मूल वुडवर्ड मॉड्यूल वुडवर्ड 9907-018 2301A लोड शेयरिंग और स्पीड कंट्रोल मॉडल
woodward 9907 164
,woodward controls
उत्पाद: वुडवर्ड 9907-018
2301A लोड शेयरिंग और स्पीड कंट्रोल मॉडल
वुडवर्ड 2301A की 9905/9907 श्रृंखला डीजल या गैसोलीन इंजन, या स्टीम या गैस टर्बाइन द्वारा संचालित जनरेटर के लोड शेयरिंग और गति को नियंत्रित करती है। इस शक्ति स्रोतों को इस पूरे मैनुअल में "प्राइम मूवर्स" कहा जाता है। नियंत्रण को शीट-मेटल चेसिस में रखा गया है और इसमें एक मुद्रित सर्किट बोर्ड शामिल है। चेसिस के सामने से सभी पोटेंशियोमीटर सुलभ हैं। 2301A isochronous या droop मोड में नियंत्रण प्रदान करता है।
समतुल्य मोड का उपयोग निरंतर प्राइम मूवर स्पीड के लिए किया जाता है:
-एकल-प्राइम-मूवर ऑपरेशन;
एक अलग बस पर वुडवर्ड लोड शेयरिंग कंट्रोल सिस्टम द्वारा नियंत्रित दो या अधिक प्राइम मूवर्स;
स्वचालित पावर ट्रांसफर और लोड (APTL) नियंत्रण, एक आयात / निर्यात नियंत्रण, एक जनरेटर लोड नियंत्रण, एक प्रक्रिया नियंत्रण, या एक अन्य लोड-नियंत्रित गौण द्वारा नियंत्रित भार के साथ एक अनंत बस के खिलाफ आधार लोडिंग
डॉप मोड का उपयोग गति नियंत्रण के लिए लोड के एक समारोह के रूप में किया जाता है:
। अनंत बस पर एकल-प्राइम-मूवर ऑपरेशन या
। दो या दो से अधिक प्राइम मूवर्स का समानांतर संचालन।
निम्नलिखित 2301A प्रणाली के लिए आवश्यक विशिष्ट हार्डवेयर का एक उदाहरण है जो एक एकल प्राइम-मूवर और जनरेटर को नियंत्रित करता है:
23 2301A इलेक्ट्रॉनिक नियंत्रण
Models लो-वोल्टेज मॉडल के लिए एक बाहरी 20 से 40 Vdc पावर स्रोत; हाई-वोल्टेज मॉडल के लिए 90 से 150 वीडीसी या 88 से 132 वैक
Ering एक आनुपातिक एक्ट्यूएटर ईंधन-मीटरिंग डिवाइस की स्थिति के लिए, और
जनरेटर द्वारा किए गए लोड को मापने के लिए वर्तमान और संभावित ट्रांसफार्मर।
सिफ़ारिश किये हुए उत्पाद:
9905-367 |
9905-373 |
9905-969 |
9905-021 |
9905-131 |
9905-797 |
9905-007 |
9905-001 |
9905-096 |
9905-002 |
9905-970 |
9905-228 |
9905-795 |

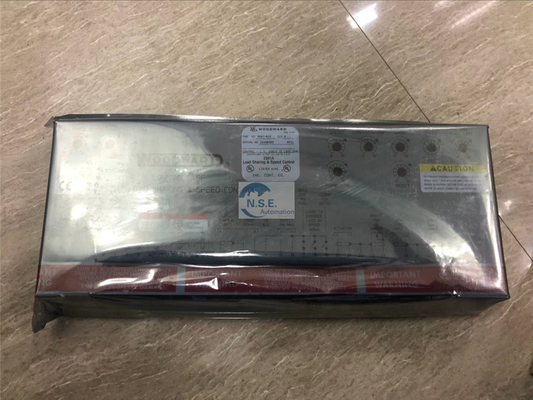

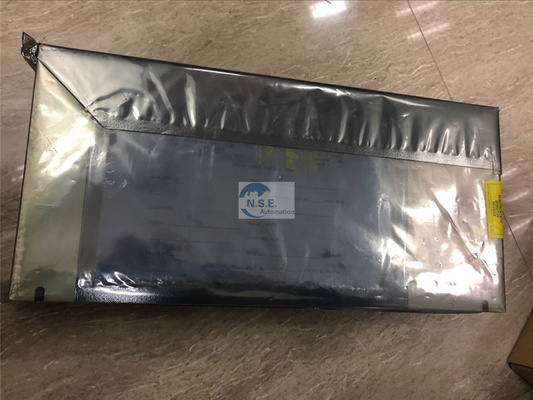

उत्पाद तस्वीरें:
