ROCKWELL AUTOMATION ICS Triplex T8461 विश्वसनीय TMR 24V DC/48V DC आउटपुट मॉड्यूल - 40 चैनल
T8461
,T8461 डिजिटल आउटपुट मॉड्यूल
,एलन ब्रैडली T8461
उत्पाद:ROCKWELL AUTOMATION ICS Triplex T8461 विश्वसनीय TMR 24V DC/48V DC आउटपुट मॉड्यूल - 40 चैनल
उत्पाद का अवलोकनः
ट्रस्ट्ड® ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) 24 वीडीसी / 48 वीडीसी डिजिटल आउटपुट मॉड्यूल इंटरफेस
पूरे मॉड्यूल में तीन बार डायग्नोस्टिक परीक्षण किए जाते हैं, जिसमें
वर्तमान के लिए माप, और मतदान आउटपुट चैनल के प्रत्येक हिस्से पर वोल्टेज. परीक्षण भी कर रहे हैं
टीएमआर के माध्यम से गलती सहिष्णुता प्राप्त की जाती है
40 आउटपुट चैनलों में से प्रत्येक के लिए मॉड्यूल के भीतर वास्तुकला।
फील्ड डिवाइस की स्वचालित लाइन निगरानी प्रदान की जाती है। यह सुविधा मॉड्यूल को पता लगाने में सक्षम बनाता है
क्षेत्र के तारों और लोड उपकरणों में दोनों खुले और शॉर्ट सर्किट विफलताएं।
मॉड्यूल 1 एमएस के रिज़ॉल्यूशन के साथ ऑनबोर्ड सीक्वेंस ऑफ इवेंट्स (एसओई) रिपोर्टिंग प्रदान करता है।
आउटपुट परिवर्तन राज्य एक SOE प्रविष्टि ट्रिगर करता है। आउटपुट राज्यों स्वचालित रूप से निर्धारित कर रहे हैं द्वारा
मॉड्यूल पर वोल्टेज और करंट माप।
इस मॉड्यूल को खतरनाक क्षेत्रों के लिए सीधे कनेक्शन के लिए अनुमोदित नहीं किया गया है और इसका उपयोग किया जाना चाहिए
आंतरिक सुरक्षा बाधा उपकरणों के साथ संयोजन में।
| उत्पाद का विवरण | |
| विनिर्माण/ब्रांड | ROCKWELL AUTOMATION आईसीएस ट्रिप्लेक्स |
| मॉडल/प्रकार | T8461 |
| ऑर्डर की जानकारी/भाग संख्या | T8461 |
| विवरण | विश्वसनीय टीएमआर 24 वी डीसी/48 वी डीसी आउटपुट मॉड्यूल - 40 चैनल |
| एचएस कोड | 85044030 |
| उत्पत्ति | संयुक्त राज्य अमेरिका |
| आयाम | 25*25*10 सेमी |
| वजन | 1.2 किलो |
डेटाशीटःT8461.pdf
विशेषताएं:
• प्रति मॉड्यूल 40 टीएमआर आउटपुट चैनल।
• व्यापक, स्वचालित निदान और स्वयं परीक्षण।
• खुले सर्किट और शॉर्ट सर्किट फील्ड वायरिंग का पता लगाने के लिए प्रत्येक चैनल के लिए स्वचालित लाइन निगरानी
और लोड दोष।
• 2500 वी आवेग प्रतिरोध ऑप्टो / गैल्वानिक अलगाव बाधा।
• स्वचालित ओवर-करंट सुरक्षा (प्रति चैनल), कोई बाहरी फ्यूज की आवश्यकता नहीं है।
• 1 एमएस रिज़ॉल्यूशन के साथ ऑनबोर्ड सीक्वेंस ऑफ इवेंट्स (एसओई) रिपोर्टिंग।
• मॉड्यूल को समर्पित कंपेनियन (पड़ोसी) स्लॉट या स्मार्ट स्लॉट का उपयोग करके ऑनलाइन गर्म-बदलाया जा सकता है
(कई मॉड्यूल के लिए एक अतिरिक्त स्लॉट) कॉन्फ़िगरेशन।
• प्रत्येक चैनल के लिए सामने के पैनल आउटपुट स्थिति प्रकाश उत्सर्जक डायोड (एलईडी) आउटपुट इंगित करते हैं
स्थिति और क्षेत्र के तारों में खराबी।
• फ्रंट पैनल मॉड्यूल की स्थिति एलईडी मॉड्यूल की स्थिति और परिचालन मोड (सक्रिय,
स्टैंडबाय, शिक्षित)
• TϋV प्रमाणित IEC 61508 SIL 3.
• आउटपुट को आठ के अलग-अलग समूहों में संचालित किया जाता है। प्रत्येक ऐसा समूह एक पावर ग्रुप (पीजी) है।

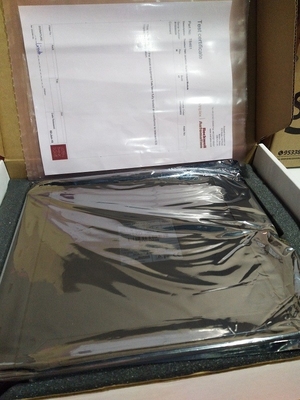

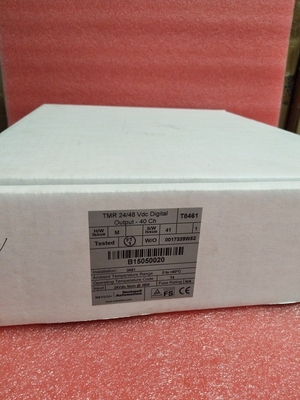

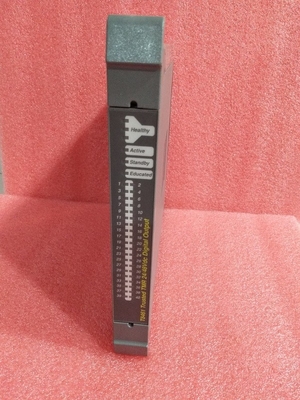

चित्रः
