40 चैनल ICS T8448 विश्वसनीय TMR 24Vdc ज़ोन इंटरफ़ेस मॉड्यूल
T8448
,T8448 ज़ोन इंटरफ़ेस मॉड्यूल
,ICS T8448
ICS T8448 विश्वसनीय TMR 24Vdc ज़ोन इंटरफ़ेस मॉड्यूल 40 चैनल
ICSTT-RM278P-EN-P (PD-T8448)
उत्पाद विवरण:
ट्रस्टेड® TMR ज़ोन इंटरफ़ेस मॉड्यूल विशेष रूप से फायर और गैस सुरक्षा प्रणालियों में उपयोग के लिए एक विन्यास योग्य इंटरफ़ेस प्रदान करने के लिए डिज़ाइन किया गया है।मॉड्यूल 40 फायर और गैस फील्ड डिवाइस इनपुट या एक्ट्यूएटर्स तक इंटरफेस करता है।40 में से प्रत्येक I / O चैनल को व्यक्तिगत रूप से एनालॉग इनपुट, डिजिटल इनपुट या डिजिटल आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है ताकि एक या अधिक फायर और गैस ज़ोन की सुरक्षा के लिए आवश्यक सभी इंटरफेस प्रदान किए जा सकें।फ़ील्ड डिवाइसेज़ के लिए इंटरसेप्टर एक वर्सटाइल फ़ील्ड टर्मिनेशन असेंबली टाइप 8842 के माध्यम से होता है, जो प्रत्येक प्रकार के सिग्नल के लिए फ़ील्ड लूप कंडीशनिंग प्रदान करता है, और बाहरी हार्डवेयर की आवश्यकता के बिना टाइप डिटेक्टरों के लिए रीसेट सिग्नल के कनेक्शन को सक्षम करता है।मॉड्यूल को 8 चैनलों के साथ 5 शक्ति समूहों में विभाजित किया गया है।प्रत्येक फायर / गैस ज़ोन के लिए चैनलों की विन्यास संख्या प्रदान करने के लिए पावर समूहों को एक साथ जोड़ा जा सकता है।ये सभी फ़ंक्शन विश्वसनीय TMR सिस्टम को डेटा प्रदान करते हैं जो लॉजिक सॉल्वर के रूप में कार्य करता है।यह मॉड्यूल खतरनाक क्षेत्रों से सीधे संबंध के लिए अनुमोदित नहीं है और इसका उपयोग आंतरिक सुरक्षा अवरोधक उपकरणों के साथ किया जाना चाहिए।
त्रैमासिक नैदानिक परीक्षण पूरे मॉड्यूल में किए जाते हैं, जिसमें मतदान इनपुट या आउटपुट चैनलों के प्रत्येक भाग पर वर्तमान और वोल्टेज के माप शामिल हैं।असफलताओं पर अटकने और अटकने के लिए टेस्ट भी किए जाते हैं।सभी इनपुट को एनालॉग के रूप में माना जाता है और पूरी तरह से परीक्षण किया जाता है।दोष सहिष्णुता 40 चैनलों में से प्रत्येक के लिए मॉड्यूल के भीतर एक ट्रिपल मॉड्यूलर निरर्थक (टीएमआर) वास्तुकला के माध्यम से प्राप्त की जाती है
विशेषताएं:
• प्रति मॉड्यूल 40 ट्रिपल मॉड्यूलर निरर्थक चयन / आउटपुट अंक।• इनपुट इंटरफेस 4-20 mA गैस डिटेक्टर, फायर और हीट डिटेक्टर, ब्रेक ग्लास यूनिट आदि।
• प्रोग्रामेबल फील्ड डिवाइस रीसेट सिग्नल (5 व्यक्तिगत रीसेट तक)।
• 8842 के माध्यम से दो या तीन वायर फील्ड डिवाइस।
• 8842 के माध्यम से इनपुट और आउटपुट का फ्यूज संरक्षण, बाहरी मॉड्यूल के लिए।
• उच्च शक्ति डिजिटल आउटपुट को डैम्पर्स, एक्सटिंग्सहंट रिलीज़, फायर पंप आदि के लिए इंटरफ़ेस करना।
• लचीले और कुशल क्षेत्र विन्यास की अनुमति देने के लिए 5 पृथक बिजली समूह
• व्यापक स्वचालित निदान और आत्म-परीक्षण।
• फील्ड वायरिंग और भार में दोषों का पता लगाने के लिए प्रति बिंदु स्वचालित निगरानी।
• 2500 वी आवेग ऑप्टो / गैल्वेनिक अलगाव बाधा का सामना।
• स्वचालित अधिक-वर्तमान सुरक्षा (प्रति चैनल), कोई बाहरी फ़्यूज़ की आवश्यकता नहीं है।
• ऑन-बोर्ड सीक्वेंस ऑफ़ इवेंट्स (एसओई) 1 एमएस रिज़ॉल्यूशन के साथ रिपोर्टिंग।
• मॉड्यूल को समर्पित कंपेनियन (आसन्न) स्लॉट या स्मार्टशॉट (कई मॉड्यूल के लिए एक अतिरिक्त स्लॉट) का उपयोग करके ऑन-लाइन गर्म-प्रतिस्थापित किया जा सकता है।
• प्रत्येक चैनल के लिए फ्रंट पैनल आउटपुट स्टेटस लाइट एमिटिंग डायोड्स (एल ई डी) स्टेटस और फील्ड वायरिंग दोष दर्शाते हैं।
• फ्रंट पैनल मॉड्यूल स्थिति एल ई डी मॉड्यूल स्वास्थ्य और परिचालन मोड (सक्रिय, स्टैंडबाय, शिक्षित) से संकेत मिलता है।
• टीयूवी प्रमाणित आईईसी 61508 एसआईएल 3।

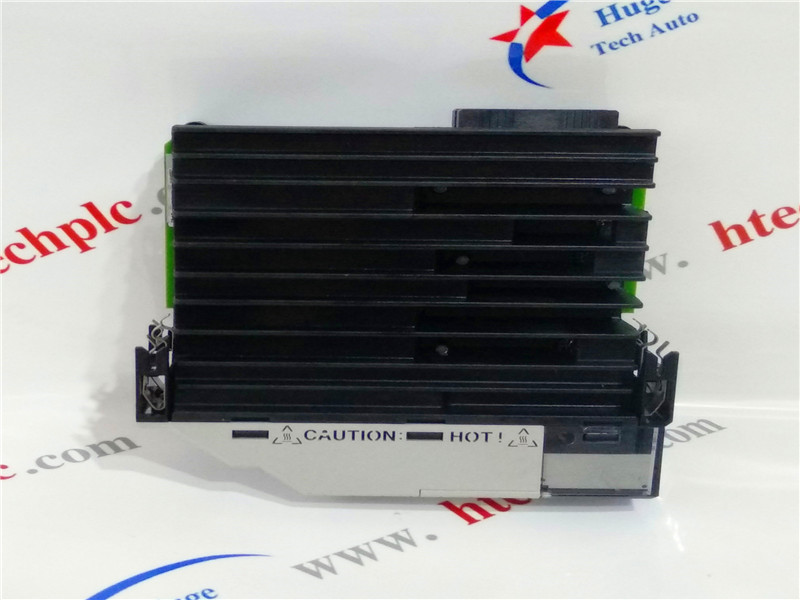

चित्र:
उत्पाद की स्थिति:
यह छवि केवल उत्पाद शैली, निर्माण की विशिष्ट तिथि और उत्पाद संस्करण के संदर्भ के लिए है, कृपया वास्तविक उत्पाद वितरण देखें!
