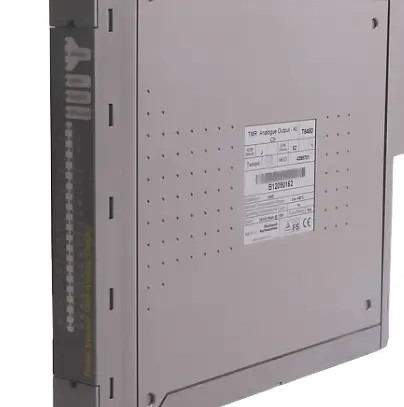

पेंट कोट के साथ आईसीएस ट्रिप्लेक्स T8480C एनालॉग आउटपुट

उत्पाद:पेंट कोट के साथ आईसीएस ट्रिप्लेक्स T8480C एनालॉग आउटपुट

उत्पाद का अवलोकन

उत्पाद का अवलोकन

ट्रस्टेड® टीएमआर 24 वीडीसी डिजिटल आउटपुट मॉड्यूल 40 फील्ड उपकरणों के साथ इंटरफेस करता है। पूरे मॉड्यूल में तीन बार डायग्नोस्टिक परीक्षण किए जाते हैं जिनमें वर्तमान के लिए माप शामिल हैं,और मतदान आउटपुट चैनल के प्रत्येक भाग पर वोल्टेज. परीक्षणों को फंस और फंस की विफलताओं के लिए भी किया जाता है। दोष सहिष्णुता 40 आउटपुट चैनलों में से प्रत्येक के लिए मॉड्यूल के भीतर ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) वास्तुकला के माध्यम से प्राप्त की जाती है।फील्ड डिवाइस की स्वचालित लाइन निगरानी प्रदान की जाती हैयह सुविधा मॉड्यूल को फील्ड वायरिंग और लोड उपकरणों में खुले और शॉर्ट सर्किट दोनों विफलताओं का पता लगाने में सक्षम बनाती है।मॉड्यूल 1 एमएस के रिज़ॉल्यूशन के साथ ऑनबोर्ड सीक्वेंस ऑफ इवेंट्स (एसओई) रिपोर्टिंग प्रदान करता है।आउटपुट स्थिति का परिवर्तन एक SOE प्रविष्टि को ट्रिगर करता है। आउटपुट स्थिति स्वचालित रूप से मॉड्यूल पर वोल्टेज और वर्तमान मापों द्वारा निर्धारित की जाती है।इस मॉड्यूल को खतरनाक क्षेत्रों के लिए सीधे कनेक्शन के लिए अनुमोदित नहीं है और आंतरिक सुरक्षा बाधा उपकरणों के साथ संयोजन में इस्तेमाल किया जाना चाहिए

विशेषताएं

• प्रति मॉड्यूल 40 ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) आउटपुट पॉइंट्स। • व्यापक, स्वचालित निदान और स्व-परीक्षण।• खुले सर्किट और शॉर्ट सर्किट क्षेत्र के वायरिंग और लोड दोषों का पता लगाने के लिए प्रत्येक बिंदु पर स्वचालित लाइन निगरानी• 2500 वी आवेग प्रतिरोध ऑप्टो / गैल्वानिक अलगाव बाधा • स्वचालित ओवर-करंट सुरक्षा (प्रति चैनल), कोई बाहरी फ्यूज की आवश्यकता नहीं है।• 1 एमएस रिज़ॉल्यूशन के साथ ऑनबोर्ड सीक्वेंस ऑफ इवेंट्स (एसओई) रिपोर्टिंग. • मॉड्यूल को समर्पित कंपेनियन (समीप) स्लॉट या स्मार्ट स्लॉट (कई मॉड्यूल के लिए एक स्पेयर स्लॉट) कॉन्फ़िगरेशन का उपयोग करके ऑन-लाइन गर्म-बदलाया जा सकता है.

सामने के पैनल के आउटपुट की स्थिति प्रत्येक बिंदु के लिए प्रकाश उत्सर्जक डायोड (एलईडी) आउटपुट की स्थिति और फील्ड वायरिंग दोषों को इंगित करते हैं।• फ्रंट पैनल मॉड्यूल स्थिति एल ई डी मॉड्यूल की स्थिति और परिचालन मोड (सक्रिय) इंगित करता है• TϋV प्रमाणित IEC 61508 SIL 3. • आउटपुट को आठ के अलग-अलग समूहों में संचालित किया जाता है। ऐसा प्रत्येक समूह एक पावर ग्रुप (पीजी) है।

टीएमआर 24 वीडीसी डिजिटल आउटपुट मॉड्यूल इनपुट/आउटपुट (आई/ओ) मॉड्यूल की विश्वसनीय श्रेणी का सदस्य है। सभी विश्वसनीय आई/ओ मॉड्यूल एक समान कार्यक्षमता और रूप साझा करते हैं। सबसे सामान्य स्तर पर,सभी आई/ओ मॉड्यूल इंटरमॉड्यूल बस (आईएमबी) के लिए इंटरफेस जो शक्ति प्रदान करता है और टीएमआर प्रोसेसर के साथ संचार की अनुमति देता हैइसके अतिरिक्त, सभी मॉड्यूल में एक फील्ड इंटरफेस होता है जिसका उपयोग फील्ड में मॉड्यूल विशिष्ट संकेतों से जुड़ने के लिए किया जाता है। सभी मॉड्यूल ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) होते हैं।

1.1क्षेत्र समाप्ति इकाई (एफटीयू)

फील्ड टर्मिनेशन यूनिट (FTU) I/O मॉड्यूल का वह खंड है जो तीनों FIU को एक एकल फील्ड इंटरफेस से जोड़ता है।एफटीयू समूह विफलता सुरक्षित स्विच और संकेत कंडीशनिंग के लिए आवश्यक निष्क्रिय घटकों प्रदान करता है, ओवर वोल्टेज सुरक्षा, और ईएमआई/आरएफआई फ़िल्टरिंग. जब एक विश्वसनीय नियंत्रक या विस्तारक चेसिस में स्थापित,एफटीयू फील्ड कनेक्टर चेसिस के पीछे लगे फील्ड आई/ओ केबल असेंबली से जुड़ता है. स्मार्ट स्लॉट लिंक एचआईयू से एफटीयू के माध्यम से फील्ड कनेक्शन में पारित किया जाता है। ये सिग्नल सीधे फील्ड कनेक्टर में जाते हैं और एफटीयू पर आई/ओ सिग्नल से अलग रहते हैं।स्मार्टस्लॉट लिंक मॉड्यूल प्रतिस्थापन के दौरान समन्वय के लिए सक्रिय और स्टैंडबाय मॉड्यूल के बीच बुद्धिमान कनेक्शन है.

1.2फील्ड इंटरफेस यूनिट (FIU)

फील्ड इंटरफेस यूनिट (FIU) मॉड्यूल का वह खंड है जिसमें विशिष्ट प्रकार के फील्ड I/O सिग्नल के इंटरफेस के लिए आवश्यक विशिष्ट सर्किट होते हैं। प्रत्येक मॉड्यूल में तीन FIU होते हैं,एक प्रति टुकड़ाटीएमआर 24 वीडीसी डिजिटल आउटपुट मॉड्यूल के लिए, एफआईयू में आउटपुट स्विच संरचना का एक चरण और 40 फील्ड आउटपुट में से प्रत्येक के लिए सिग्मा-डेल्टा (ΣΔ) आउटपुट सर्किट होता है।दो अतिरिक्त ΣΔ सर्किट बाहरी क्षेत्र I/O आपूर्ति वोल्टेज की वैकल्पिक निगरानी प्रदान करते हैं.

एफआईयू तर्क के लिए एचआईयू से अलग शक्ति प्राप्त करता है। एफआईयू सर्किट द्वारा आवश्यक परिचालन वोल्टेज के लिए अतिरिक्त शक्ति कंडीशनिंग प्रदान करता है। एक अलग 6.25 Mbit/sec सीरियल लिंक प्रत्येक FIU को HIU स्लाइस में से एक से जोड़ता हैएफआईयू बोर्ड पर कई प्रकार के 'हाउसकीपिंग' सिग्नल भी मापता है जो मॉड्यूल के प्रदर्शन और संचालन स्थितियों की निगरानी में मदद करते हैं। इन सिग्नलों में बिजली आपूर्ति वोल्टेज शामिल हैं,चालू खपत, बोर्ड के संदर्भ वोल्टेज और बोर्ड का तापमान।

1.3मेजबान इंटरफ़ेस इकाई (HIU)

एचआईयू मॉड्यूल के लिए इंटर-मॉड्यूल बस (आईएमबी) तक पहुंच का बिंदु है। यह बिजली वितरण और स्थानीय प्रोग्राम करने योग्य प्रसंस्करण शक्ति भी प्रदान करता है।HIU IMB बैकप्लेन से सीधे कनेक्ट करने के लिए I / O मॉड्यूल का एकमात्र खंड है. HIU अधिकांश उच्च अखंडता I/O प्रकारों के लिए आम है और इसमें प्रकार-निर्भर और उत्पाद श्रेणी के सामान्य कार्य हैं। प्रत्येक HIU में तीन स्वतंत्र स्लाइस होते हैं, जिन्हें आमतौर पर A, B और C के रूप में संदर्भित किया जाता है।तीन स्लाइस के बीच सभी इंटरकनेक्शन स्लाइस के बीच किसी भी गलती बातचीत को रोकने में मदद करने के लिए अलगाव शामिलप्रत्येक स्लाइस को एक फॉल्ट कंटेनमेंट रीजन (एफसीआर) माना जाता है, क्योंकि एक स्लाइस पर गलती का अन्य स्लाइस के संचालन पर कोई प्रभाव नहीं पड़ता है।एचआईयू परिवार के मॉड्यूलों के लिए निम्नलिखित सेवाएं प्रदान करता है• आईएमबी इंटरफेस के माध्यम से टीएमआर प्रोसेसर के साथ हाई स्पीड फॉल्ट टॉलरेंट कम्युनिकेशन।• FCR इंटरकनेक्ट बस स्लाइस के बीच आने वाले IMB डेटा को वोट करने और IMB को आउटगोइंग I/O मॉड्यूल डेटा वितरित करने के लिए. • एफआईयू स्लाइस के लिए गैल्वानिक रूप से अलग सीरियल डेटा इंटरफेस. • एचआईयू सर्किट्री के लिए तर्क शक्ति के लिए दोहरी 24 वीडीसी चेसिस आपूर्ति वोल्टेज और शक्ति विनियमन के अतिरिक्त शक्ति साझा.• चुंबकीय रूप से पृथक शक्ति एफआईयू स्लाइस के लिए. • मॉड्यूल स्थिति एल ई डी के लिए एफपीयू के लिए सीरियल डेटा इंटरफ़ेस. • मॉड्यूल प्रतिस्थापन के दौरान समन्वय के लिए सक्रिय और स्टैंडबाय मॉड्यूल के बीच स्मार्ट स्लॉट लिंक.• स्थानीय डेटा कटौती और स्व-निदान करने के लिए डिजिटल सिग्नल प्रोसेसिंग. • मॉड्यूल संचालन, विन्यास और क्षेत्र I/O डेटा को संग्रहीत करने के लिए स्थानीय मेमोरी संसाधन. • ऑन-बोर्ड हाउसकीपिंग, जो संदर्भ वोल्टेज, वर्तमान खपत और बोर्ड तापमान की निगरानी करता है.

विशेषताएं:

• प्रत्येक एफटीए पर 40 इनपुट चैनल।
• उद्योग मानक फील्ड डिवाइस कनेक्शन (2-वायर) ।
• मानक डीआईएन रेल संगतता।
• सरल स्थापना और कनेक्शन।
• 24 Vdc ऑपरेशन।
• इनपुट मॉड्यूलों के गर्म प्रतिस्थापन के लिए स्मार्ट स्लॉट कनेक्शन।
• प्रति चैनल फ्यूज्ड फील्ड पावर सप्लाई।
• ऑनबोर्ड लाइट इमिटिंग डायोड (एलईडी) फील्ड पावर सप्लाई की अखंडता का संकेत।

वितरण का विवरण:

वारंटी: 12 महीने।
लीड समयः 1-2 कार्य दिवस।
भुगतान का प्रकारः टी/टी और वेस्टर्न यूनियन।
कूरियर साझेदार: डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस।
तकनीकी विनिर्देश, मैनुअल और डाटा शीटः अनुरोध पर उपलब्ध है।
