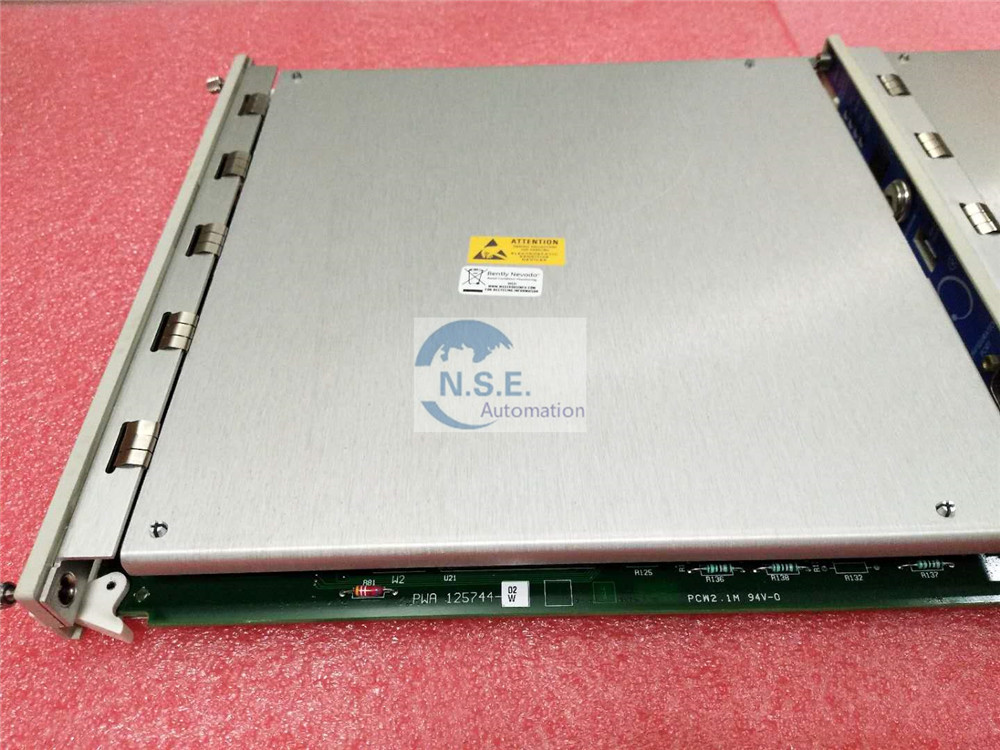

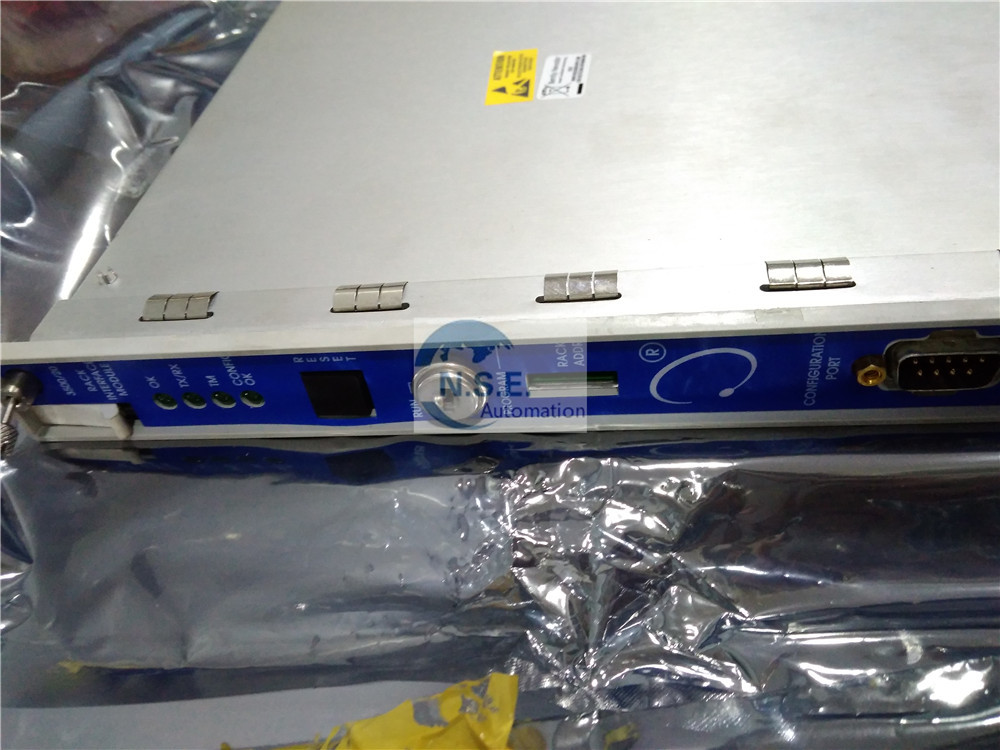

पीएलसी बेंट नेवादा पार्ट्स 3500 20 रैक इंटरफ़ेस मॉड्यूल 125744-02 + 125768-01

उत्पाद:बेंटली नेवादा 3500/20 रैक इंटरफेस मॉड्यूल
125744-02+125768-01

रैक इंटरफेस मॉड्यूल (RIM) 3500 रैक का प्राथमिक इंटरफेस है। यह रैक को कॉन्फ़िगर करने और मशीन की जानकारी प्राप्त करने के लिए उपयोग किए जाने वाले एक मालिकाना प्रोटोकॉल का समर्थन करता है।आरआईएम रैक के स्लॉट 1 में स्थित होना चाहिए (शक्ति आपूर्ति के बगल में).
RIM संगत बेंटली नेवादा बाहरी संचार प्रोसेसर जैसे TDXnet, TDIX, और DDIX का समर्थन करता है। जबकि RIM पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है,आरआईएम महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और उचित निगरानी पर कोई प्रभाव नहीं पड़ता है, समग्र निगरानी प्रणाली के सामान्य संचालन के लिए प्रति रैक एक आरआईएम की आवश्यकता होती है।
ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए, 3500 सिस्टम को आरआईएम के टीएमआर संस्करण की आवश्यकता होती है।टीएमआर आरआईएम भी "मॉनिटर चैनल तुलना करता है." 3500 TMR विन्यास मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग कर मॉनिटर मतदान को लागू करता है. इस विधि का उपयोग करके,टीएमआर आरआईएम लगातार तीन (3) रिडंडेंट मॉनिटर से आउटपुट की तुलना करता हैयदि टीएमआर आरआईएम यह पता लगाता है कि उन मॉनिटरों में से एक से जानकारी अब अन्य दो मॉनिटरों की जानकारी के कॉन्फ़िगर किए गए प्रतिशत के भीतर नहीं है,यह चिह्नित करेगा कि मॉनिटर त्रुटि में है और सिस्टम घटना सूची में एक घटना जगह.

स्पेयर पार्ट्स
125744-02
मानक रैक इंटरफेस मॉड्यूल
125744-01
टीएमआर रैक इंटरफेस मॉड्यूल
135031-01
मॉडेम के साथ आरआईएम आई/ओ मॉड्यूल
इंटरफेस
125768-01
RS232/RS422 के साथ RIM I/O मॉड्यूल
इंटरफेस
125760-01
डाटा मैनेजर I/O मॉड्यूल
04425545
ग्राउंडिंग कलाई का पट्टा (एक बार उपयोग के लिए)
00801286
वास्तविक समय घड़ी आईसी
128755-01
फर्मवेयर आईसी (PWA 125744-01 Rev P या बाद के संस्करण के लिए, या PWA 125744-02 Rev N या बाद के संस्करण के लिए)
00580441
कनेक्टर हेडर, आंतरिक समापन, 3-स्थिति, हरा
00580436
कनेक्टर हेडर, आंतरिक समापन, 6-स्थिति, हरा
129768-01
आरआईएम संचालन और रखरखाव पुस्तिका
