ऑरिजनल बेंट नेवादा 3500 सिस्टम 22 एम ट्रांसिएंट डेटा इंटरफेस मॉड्यूल 3500/22

उत्पाद:धीरे-धीरे नेवादा 3500/22 एम क्षणिक डेटा इंटरफेस मॉड्यूल 138607-01 + 146031-01 / 288055-01

विवरण

3500 ट्रांसिएंट डेटा इंटरफ़ेस (TDI) 3500 मॉनिटरिंग सिस्टम और GE के सिस्टम 1® मशीनरी प्रबंधन सॉफ़्टवेयर के बीच का इंटरफ़ेस है।TDI एक संचार प्रोसेसर जैसे TDXnet की डेटा संग्रह क्षमता के साथ 3500/20 रैक इंटरफ़ेस मॉड्यूल की क्षमता को जोड़ती है।

TDI M सीरीज मॉनिटर (3500/40M, 3500/42M, आदि) के संयोजन में 3500 रैक के RIM स्लॉट में लगातार स्थिर स्थिति और क्षणिक तरंग डेटा एकत्र करने के लिए संचालित होता है और इस डेटा को ईथरनेट लिंक के माध्यम से होस्ट तक पहुंचाता है। सॉफ़्टवेयर।स्थिर डेटा कैप्चर TDI के साथ मानक है, हालांकि एक वैकल्पिक चैनल सक्षम करने वाली डिस्क का उपयोग करने से TDI गतिशील या क्षणिक डेटा को भी कैप्चर कर सकेगा।TDI पिछले संचार प्रोसेसरों की तुलना में कई क्षेत्रों में सुधार करता है और 3500 रैक के भीतर संचार प्रोसेसर फ़ंक्शन को शामिल करता है।

हालांकि TDI पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है, लेकिन यह महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और समग्र मॉनिटर सिस्टम के उचित, सामान्य संचालन पर इसका कोई प्रभाव नहीं पड़ता है।प्रत्येक 3500 रैक के लिए एक टीडीआई या रिम की आवश्यकता होती है, जो हमेशा स्लॉट 1 (बिजली आपूर्ति के बगल में) में रहता है।

ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए, 3500 सिस्टम को टीडीआई के टीएमआर संस्करण की आवश्यकता होती है।सभी मानक TDI कार्यों के अलावा, TMR TDI "मॉनिटर चैनल तुलना" भी करता है।3500 टीएमआर कॉन्फ़िगरेशन मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग करके मॉनिटर वोटिंग को निष्पादित करता है।इस पद्धति का उपयोग करते हुए, टीएमआर टीडीआई लगातार तीन (3) निरर्थक मॉनिटरों से आउटपुट की तुलना करता है।यदि TDI पता लगाता है कि उन मॉनिटरों में से एक से जानकारी अन्य दो मॉनिटरों के बराबर (कॉन्फ़िगर किए गए प्रतिशत के भीतर) नहीं है, तो यह मॉनिटर को त्रुटि के रूप में फ़्लैग करेगा और सिस्टम ईवेंट सूची में एक ईवेंट रखेगा।

पुर्जों

138607-01 मानक क्षणिक डेटा इंटरफ़ेस मॉड्यूल

138607-02 टीएमआर क्षणिक डेटा इंटरफ़ेस मॉड्यूल

146031-01 10बेस-टी/100बेस-TX I/O मॉड्यूल

146031-02 100बेस-एफएक्स (फाइबर ऑप्टिक) आई/ओ मॉड्यूल

147364-01 3500 बफर्ड सिग्नल आउटपुट मॉड्यूल

161580-01 3500/22एम टीडीआई संचालन और रखरखाव मैनुअल

164466-01 नेटवर्क सहायक डेटाशीट 00580441 कनेक्टर हेडर, आंतरिक समाप्ति, 3-स्थिति, हरा

00580436 कनेक्टर हेडर, आंतरिक समाप्ति, 6-स्थिति, हरा

गर्म उत्पाद बेचते हैं:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

डेटाशीट डाउनलोड लिंक:

3500-22M क्षणिक डेटा इंटरफ़ेस मॉड्यूल डेटाशीट...

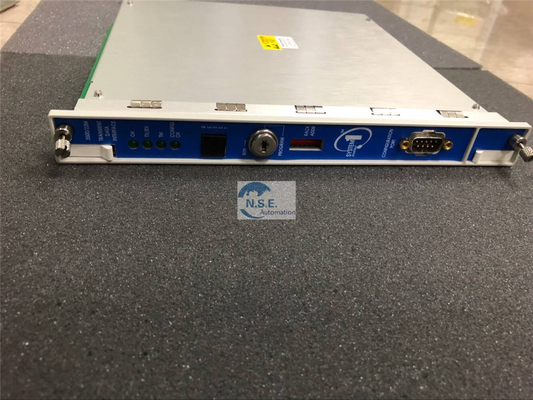

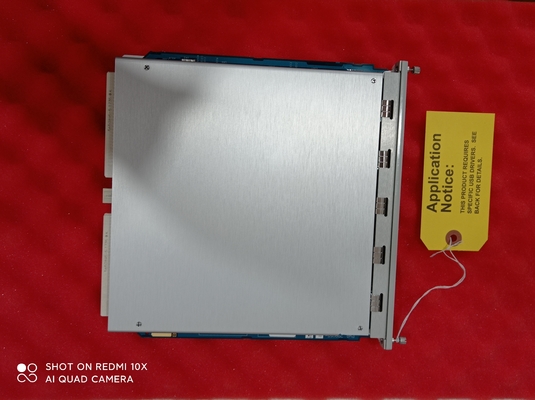

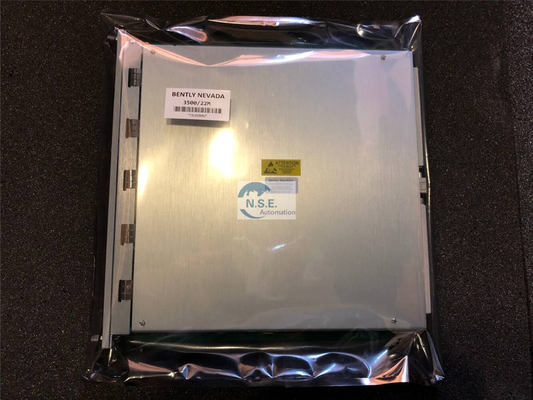

तस्वीरें:
