दो चैनल बेली नेवादा पार्ट्स 3500 25 कीफ़ासर मॉड्यूल 149369-01 + 125800-01 / 135473-01

उत्पाद:बेंटली नेवादा 3500/25 कीफासोर मॉड्यूल

149369-01+125800-01/135473-01

3500/25 बढ़ाया Keyphasor मॉड्यूल एक आधा ऊंचाई, दो-चैनल मॉड्यूल 3500 रैक में मॉनिटर मॉड्यूल के लिए Keyphasor संकेत प्रदान करने के लिए प्रयोग किया जाता है। The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 मशीन संरक्षण प्रणाली सामान्य विन्यास के लिए चार तक कीफ़ासोर संकेत और जोड़े विन्यास में आठ तक कीफ़ासोर संकेत स्वीकार कर सकती है।

उन्नत कीफासोर मॉड्यूल 3500 सिस्टम मॉड्यूल का एक सुधार है।यह पिछले डिजाइन के मुकाबले विस्तारित Keyphasor सिग्नल प्रोसेसिंग क्षमताओं की पेशकश करता है जबकि फॉर्म के मामले में पूर्ण डाउनवर्ड संगतता बनाए रखता है, पुराने सिस्टम में उपयोग के लिए मौजूदा Keyphasor मॉड्यूल के साथ फिट और कार्य करता है। Keyphasor मॉड्यूल, PWA 125792-01, को पूरी तरह से अद्यतन 149369-01 मॉड्यूल द्वारा प्रतिस्थापित किया गया है।

जब ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए सिस्टम कीफैसर इनपुट की आवश्यकता होती है, तो 3500 सिस्टम को दो कीफैसर मॉड्यूल का उपयोग करना चाहिए। इस विन्यास में,मॉड्यूल रैक में अन्य मॉड्यूल के लिए एक प्राथमिक और द्वितीयक Keyphasor संकेत दोनों प्रदान करने के लिए समानांतर में काम.

चार से अधिक कीफ़ासोर इनपुट वाली प्रणाली में जोड़े गए कॉन्फ़िगरेशन का उपयोग किया जा सकता है बशर्ते कि चार से अधिक प्राथमिक कीफ़ासोर इनपुट सिग्नल न हों।एक जोड़ा विन्यास के लिए या तो ऊपरी/निम्न या दोनों अर्ध स्लॉट स्थितियों में दो लगातार निगरानी स्थितियों की आवश्यकता होती हैचार कीफेसर मॉड्यूल चार प्राथमिक और चार बैकअप इनपुट चैनलों को स्वीकार करेंगे और चार आउटपुट चैनल (प्रति मॉड्यूल एक) प्रदान करेंगे।दो जोड़े और एक गैर जोड़े (तीन Keyphasor मॉड्यूल कुल) की एक विन्यास भी संभव हैइस तरह के विन्यास में, उपयोगकर्ता एक गैर-जोड़े कीफेसर को विन्यस्त कर सकता है (दो 2-चैनल या एक 1-चैनल और एक 2-चैनल विकल्प का आदेश)

स्पेयर पार्ट्स

149369-01 उन्नत कीफासोर मॉड्यूल

नोट: यह मॉड्यूल कीफैसर मॉड्यूल 125792-01 के लिए एक प्रत्यक्ष प्लग-इन प्रतिस्थापन के रूप में आदेश दिया जा सकता है।

126648-01 कीफासोर आई/ओ मॉड्यूल (बाहरी समापन)

125800-02 अलग-थलग कीफासोर आई/ओ मॉड्यूल (आंतरिक समापन) (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)

126648-02 अलग-थलग कीफासोर I/O मॉड्यूल (बाहरी समाप्ति) (चुंबकीय पिकअप के साथ उपयोग के लिए डिज़ाइन किया गया)

135473-01 कीफासोर I/O मॉड्यूल (आंतरिक बाधाएं और आंतरिक समाप्ति।

04425545 ग्राउंडिंग कलाई का पट्टा (एक बार उपयोग के लिए)

00580438 कनेक्टर हेडर, आंतरिक समापन, 4-स्थिति, हरा

00502133 कनेक्टर हेडर, आंतरिक समापन, 12-स्थिति, नीला 129770-01 कीफासोर मॉड्यूल मैनुअल

गर्म बेचता है उत्पाद:

125720-01

125760-01

125768-01

125800-01 कीफासोर I/O मॉड्यूल

125840-01 बिजली आपूर्ति 3500/15 उच्च वोल्टेज

126648-01 KEYPHASOR I/O मॉड्यूल

128229-01 निकटवर्ती भूकंपीय I/O मॉड्यूल

133323-01 टैकोमीटर मॉड्यूल

133396-01 ओवरस्पीड प्रोटेक्शन आईओ मॉड्यूल

135137-01 स्थिति I/O मॉड्यूल

135473-01 बैरियर कीफासोर आई/ओ मॉड्यूल

135489-04

136188-02

136703-01

138708-01

146031-01

149992-01

हम पीएलसी, नियंत्रक, आवृत्ति इन्वर्टर, कनवर्टर, सर्वो मोटर, टच स्क्रीन, डिस्प्ले, ड्राइव, सॉफ्टवेयर.इनपुट मॉड्यूल, आउटपुट मॉड्यूल और मॉड्यूलिंग कंट्रोल सिस्टम के सबसे बड़े वितरकों में से एक हैं। ब्रांडःएलेन-ब्रैडली,ABB,GE,ICS TRIPLEX,FANUC,TRICONEX,OMRON,SCHEIDER,SIEMENS,BENTLY नेवादा,वेस्टिंगहाउस और फॉक्सबोरो

डेटाशीट डाउनलोड लिंकः

3500-25 उन्नत कीफासोर मॉड्यूल डेटाशीट - 1415...

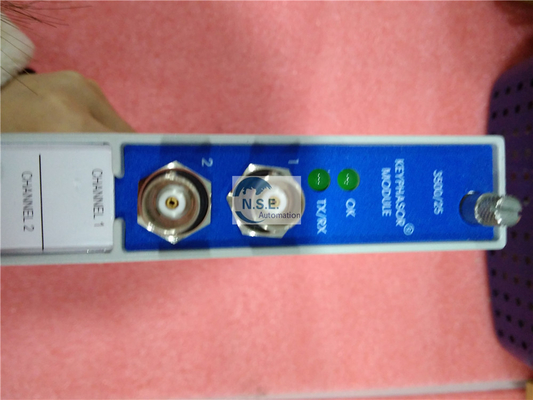

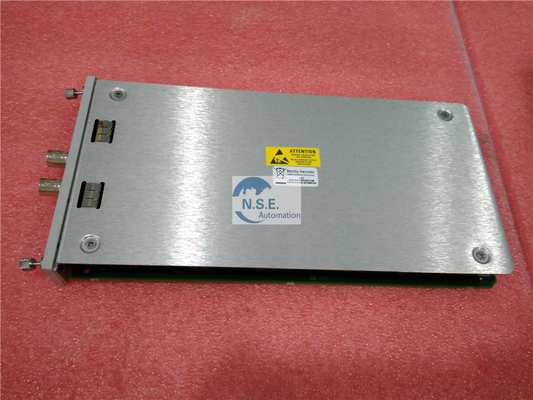

तस्वीरेंः
