मोडबस कनेक्शन ट्राइकोनेक्स डीसीएस TRICONEX 4119A मास्टर्स और दास के साथ संचार करता है

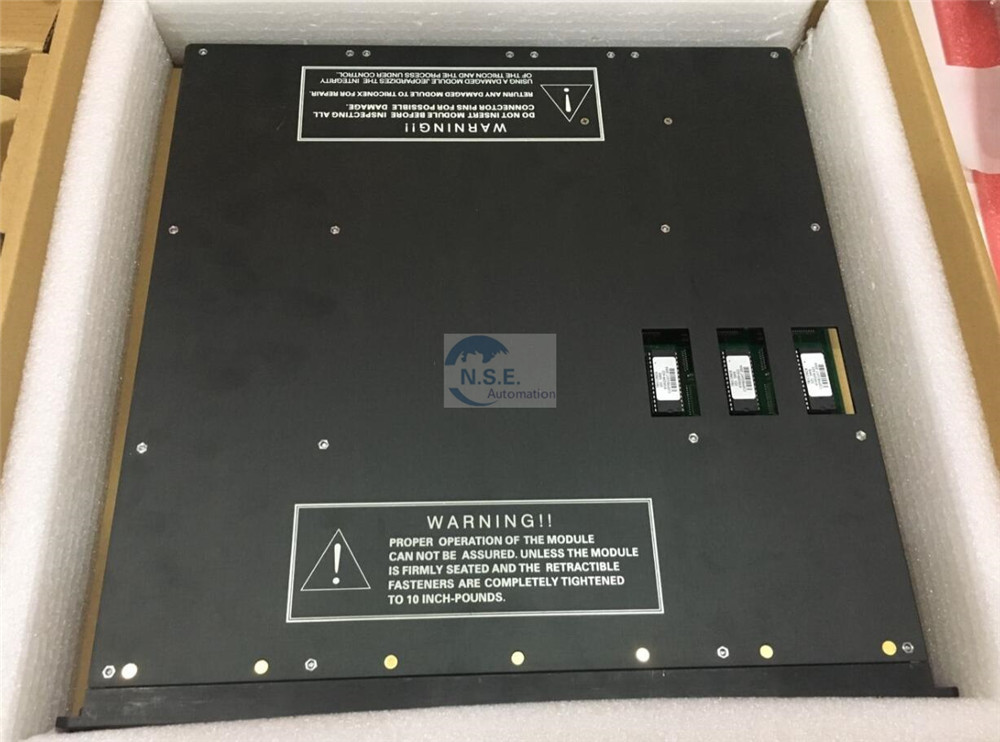

उत्पादः TRICONEX Invensys 4119A

उन्नत बुद्धिमान संचार मॉड्यूल

मॉडल 4119A उन्नत बुद्धिमान संचार मॉड्यूल (ईआईसीएम) ट्राइकॉन को मॉडबस मास्टर और स्लेव, ट्राइस्टेशन 1131 और प्रिंटर के साथ संवाद करने की अनुमति देता है।

Modbus कनेक्शन के लिए, EICM उपयोगकर्ता एक मास्टर और एक गुलाम के लिए RS-232 बिंदु-टू-पॉइंट इंटरफ़ेस या एक मास्टर और 32 दासों के लिए RS-485 इंटरफ़ेस का चयन कर सकता है।RS-485 नेटवर्क ट्रंक अधिकतम 4 तक एक या दो घुमावदार जोड़ी के तार हो सकते हैं1200 मीटर।

प्रत्येक ईआईसीएम में चार सीरियल पोर्ट और एक समानांतर पोर्ट होता है जो समवर्ती रूप से काम कर सकते हैं। प्रत्येक सीरियल पोर्ट को एक ट्रिकॉन चेसिस पर सात तक मॉडबस मास्टर के साथ मॉडबस मास्टर के रूप में कॉन्फ़िगर किया जा सकता है।एक एकल Tricon प्रणाली अधिकतम दो EICMs का समर्थन करती है, जो एक तार्किक स्लॉट में स्थित होना चाहिए. (हॉट-स्पेयर सुविधा ईआईसीएम के लिए उपलब्ध नहीं है, हालांकि आप एक दोषपूर्ण ईआईसीएम को बदल सकते हैं जबकि नियंत्रक ऑनलाइन है.) प्रत्येक सीरियल पोर्ट का एक अनूठा पता होता है और यह Modbus या TriStation इंटरफ़ेस का समर्थन करता है.

मॉडबस संचार आरटीयू या एएससीआईआई मोड में किया जा सकता है। समानांतर पोर्ट एक प्रिंटर के लिए एक सेंट्रॉनिक्स इंटरफ़ेस प्रदान करता है। प्रत्येक ईआईसीएम 57 की कुल डेटा दर का समर्थन करता है।6 किलोबिट प्रति सेकंड (सभी चार सीरियल पोर्ट के लिए). ट्राइकॉन के प्रोग्राम पहचानकर्ता के रूप में चर नामों का उपयोग करते हैं लेकिन मॉडबस उपकरणों में उपनाम नामक संख्यात्मक पते का उपयोग किया जाता है.इसलिए एक उपनाम प्रत्येक ट्राइकॉन चर नाम को सौंपा जाना चाहिए जो एक मॉडबस डिवाइस द्वारा पढ़ा या लिखा जाएगा. एक उपनाम एक पांच अंकों की संख्या है जो Tricon में Modbus संदेश प्रकार और चर के पते का प्रतिनिधित्व करती है। एक उपनाम संख्या TriStation 1131 में आवंटित की जाती है।
