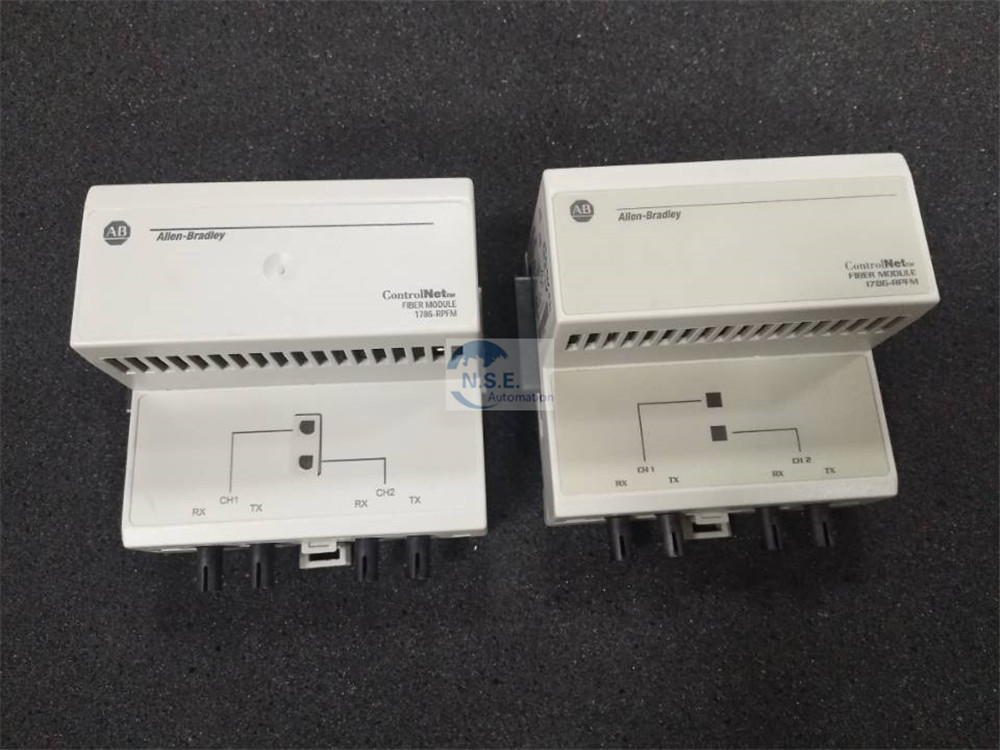

एबी विवरण एलन ब्रैडली मॉड्यूल 1786-RPFM फाइबर रिपीटर सिस्टम मॉड्यूल

उत्पाद:एलन-ब्रैडली 1786-आरपीएफएम रिपीटर मॉड्यूल एक साल की वारंटी में स्टॉक में

ControlNet नेटवर्क एक मॉड्यूलर फाइबर रिपीटर प्रणाली का उपयोग करता है। 1786-RPA/B रिपीटर एडाप्टर कोएक्स और फाइबर मीडिया दोनों से जोड़ता है, रिपीटर मॉड्यूल को बिजली की आपूर्ति करता है,और फाइबर रिपीटर मॉड्यूल के लिए समाक्षीय मीडिया से संकेत दोहराता है. रिपीटर एडाप्टर रिपीटर मॉड्यूल को बिजली देने के लिए अधिकतम 1.6 ए @ 5 वी डीसी की आपूर्ति कर सकता है। यह निर्धारित करने के लिए कि आप एक रिपीटर एडाप्टर के साथ कितने रिपीटर मॉड्यूल का उपयोग कर सकते हैं,अपने सिस्टम में सभी रिपीटर मॉड्यूल के वर्तमान ड्राइव की गणनाप्रति रिपीटर एडाप्टर 1.6 ए @ 5 वी डीसी से अधिक न हो।

दो प्रकार के रिपीटर मॉड्यूल हैंः कोएक्स रिपीटर (कैटलॉग नंबर 1786-RPCD) और फाइबर रिपीटर (कैटलॉग नंबर 1786-RPFS, 1786-RPFM, 1786-RPFRL/B, और 1786-RPFRXL/B) ।हालांकि आप एक 1786-RPCD मॉड्यूल का उपयोग करके एक नेटवर्क पर सहसंयोजक संकेतों को दोहरा सकते हैं, यह मैनुअल मुख्य रूप से फाइबर रिपीटर मॉड्यूल के लिए फाइबर केबलिंग पर केंद्रित है। देखें ControlNet Coax Media Planning and Installation Guide, प्रकाशन CNET-IN002,ControlNet तांबे के नेटवर्क पर अधिक जानकारी के लिएफाइबर रिपीटर मॉड्यूल फाइबर केबल के माध्यम से नेटवर्क पर अगले फाइबर रिपीटर मॉड्यूल को ऑप्टिकल सिग्नल भेजते हैं।दोहरानेवाला एडाप्टर (नीचे देखें) और फाइबर दोहरानेवाला मॉड्यूल का संयोजन, जैसे 1786-आरपीएफएम, को फाइबर रिपीटर कहा जाता है।

फाइबर प्रकार 62.5/125 μm माइक्रोन मल्टी-मोड OM-1 फाइबर

फाइबर टर्मिनेशन प्रकार ST (केवल प्लास्टिक या सिरेमिक; धातु कनेक्टर का प्रयोग न करें)

फाइबर ऑपरेटिंग तरंग दैर्ध्य 1300 एनएम

ऑप्टिकल पावर बजट 13.3 डीबी (1)
