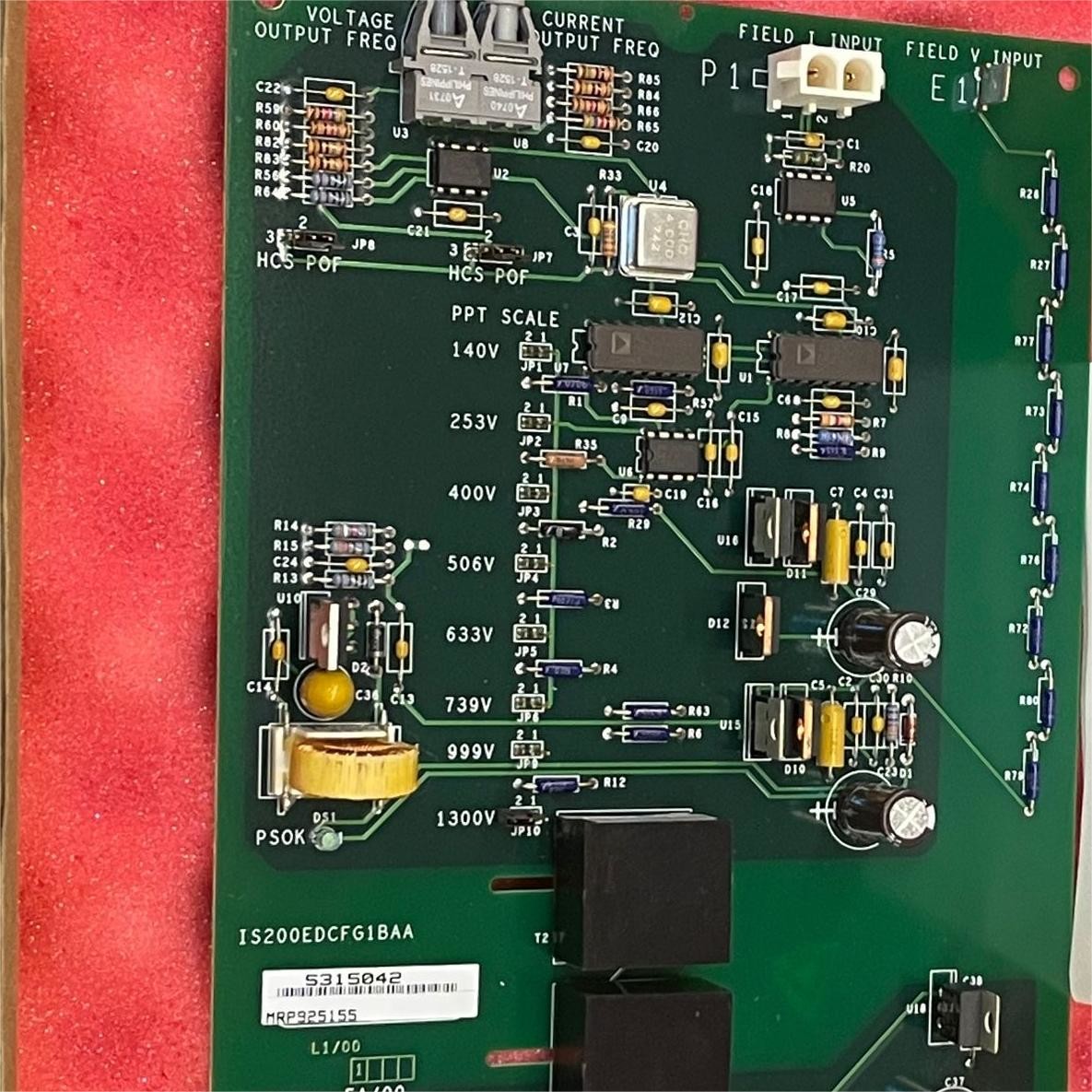

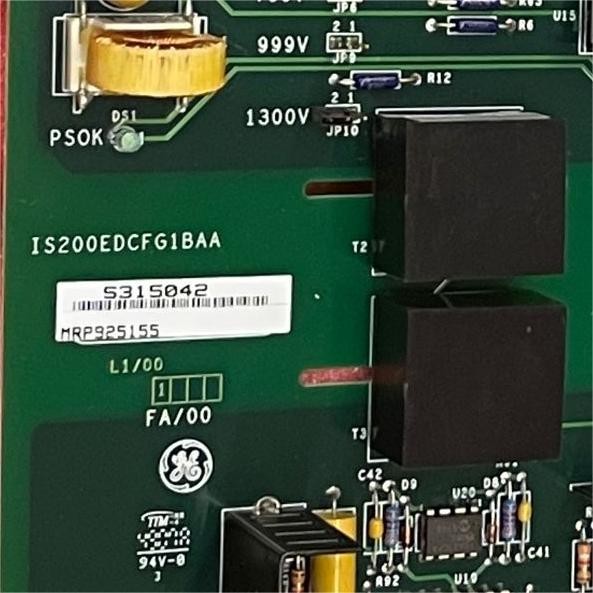

उत्पाद:जनरल इलेक्ट्रिक मार्क VI IS200EDCFG1BAA EX2100 फीडबैक डीसी EXCITER बोर्ड अब स्टॉक में

विवरण

GE IS200EDCFG1BAA का हिस्सा हैEX2100 उत्तेजना नियंत्रण प्रणाली,जीई द्वारा विकसित एक उत्तेजक डीसी फीडबैक बोर्ड।

EDCF बोर्ड EX2100 श्रृंखला ड्राइव विधानसभा के भीतर SCR पुल पर उत्तेजना वर्तमान और वोल्टेज मापता है। इसके अतिरिक्त,यह एक उच्च गति फाइबर ऑप्टिक लिंक कनेक्टर के माध्यम से EISB बोर्ड के लिए इंटरफ़ेस के रूप में कार्य करता हैबोर्ड का एक अभिन्न अंग इसका एलईडी संकेतक है, जो विद्युत आपूर्ति ठीक से काम कर रहा है कि दृश्य प्रतिक्रिया प्रदान करता है।

सिग्नल रेंज और नियंत्रण: वीसीओ की आउटपुट आवृत्ति इनपुट वोल्टेज सिग्नल के आयाम के प्रत्यक्ष आनुपातिक है।वीसीओ प्रभावी रूप से आउटपुट आवृत्ति में संबंधित परिवर्तनों में क्षेत्र वर्तमान में परिवर्तन का अनुवाद करता हैयह आवृत्ति मॉड्यूलेशन क्षेत्र के वर्तमान स्थिति का गतिशील प्रतिनिधित्व प्रदान करता है, जिससे नियंत्रण प्रणाली के भीतर सटीक निगरानी और नियंत्रण संभव होता है।

सिग्नल प्रसंस्करण: डीसी शंट द्वारा उत्पन्न निम्न स्तर का सिग्नल एक विशेष सर्किट में इनपुट होता है जिसे अंतर एम्पलीफायर कहा जाता है।यह एम्पलीफायर सिग्नल को बढ़ाने के लिए जिम्मेदार है जबकि इसकी सटीकता और मजबूती को बढ़ाने के लिए अंतर एम्पलीफिकेशन भी प्रदान करता हैअंतर प्रवर्धक से आउटपुट वोल्टेज सावधानीपूर्वक विनियमित है और -5 वोल्ट (V) से +5 वोल्ट (V) के बीच होता है।

वोल्टेज नियंत्रित ऑसिलेटर एकीकरण: अंतर एम्पलीफायर से विनियमित आउटपुट वोल्टेज वोल्टेज नियंत्रित ऑसिलेटर (वीसीओ) के लिए इनपुट सिग्नल के रूप में कार्य करता है।वीसीओ एक इलेक्ट्रॉनिक ऑसिलेटर है जिसकी ऑसिलेशन आवृत्ति एक वोल्टेज इनपुट द्वारा नियंत्रित की जाती हैइस संदर्भ में, वीसीओ एम्पलीफायर से प्राप्त इनपुट वोल्टेज की परिमाण के आधार पर अपनी दोलन आवृत्ति को समायोजित करता है।
