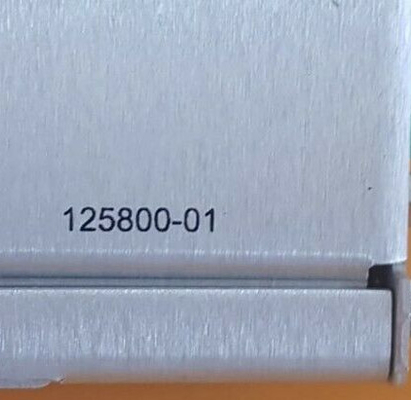

उत्पाद:बेंटली नेवादा 3500/25 125800-01 कीफ़ेज़र I/O मॉड्यूल (आंतरिक टर्मिनेशन)

विवरण
3500/25 एन्हांस्ड कीफ़ेज़र मॉड्यूल एक आधा-ऊँचाई, दो-चैनल मॉड्यूल है जिसका उपयोग 3500 रैक में मॉनिटर मॉड्यूल को कीफ़ेज़र सिग्नल प्रदान करने के लिए किया जाता है। मॉड्यूल प्रॉक्सिमिटी जांच या चुंबकीय पिकअप से इनपुट सिग्नल प्राप्त करता है और सिग्नल को डिजिटल कीफ़ेज़र सिग्नल में परिवर्तित करता है जो इंगित करता है कि शाफ्ट पर कीफ़ेज़र चिह्न कीफ़ेज़र ट्रांसड्यूसर के साथ कब मेल खाता है। 3500 मशीनरी प्रोटेक्शन सिस्टम सामान्य कॉन्फ़िगरेशन के लिए चार तक कीफ़ेज़र सिग्नल और युग्मित कॉन्फ़िगरेशन में आठ तक कीफ़ेज़र सिग्नल स्वीकार कर सकता है।

कीफ़ेज़र सिग्नल एक बार-प्रति-टर्न या मल्टीपल-इवेंट-प्रति-टर्न पल्स है जो एक घूर्णन शाफ्ट या गियर से आता है जिसका उपयोग सटीक समय माप प्रदान करने के लिए किया जाता है। यह 3500 मॉनिटर मॉड्यूल और बाहरी डायग्नोस्टिक उपकरण को शाफ्ट रोटेटिव स्पीड और वेक्टर पैरामीटर जैसे 1X कंपन आयाम और चरण को मापने की अनुमति देता है।
एन्हांस्ड कीफ़ेज़र मॉड्यूल एक बेहतर 3500 सिस्टम मॉड्यूल है। यह पिछले डिज़ाइन की तुलना में विस्तारित कीफ़ेज़र सिग्नल प्रोसेसिंग क्षमताएं प्रदान करता है, जबकि विरासत प्रणालियों में उपयोग के लिए मौजूदा कीफ़ेज़र मॉड्यूल के साथ फॉर्म, फिट और फ़ंक्शन के मामले में पूरी तरह से नीचे की ओर संगतता बनाए रखता है। कीफ़ेज़र मॉड्यूल, PWA 125792-01, को पूरी तरह से अपडेटेड 149369-01 मॉड्यूल द्वारा बदल दिया गया है।

जब ट्रिपल मॉड्यूलर रिडंडेंट (TMR) अनुप्रयोगों के लिए एक सिस्टम कीफ़ेज़र इनपुट की आवश्यकता होती है, तो 3500 सिस्टम को दो कीफ़ेज़र मॉड्यूल का उपयोग करना चाहिए। इस कॉन्फ़िगरेशन में, मॉड्यूल रैक में अन्य मॉड्यूल को प्राथमिक और द्वितीयक दोनों कीफ़ेज़र सिग्नल प्रदान करने के लिए समानांतर में काम करते हैं। चार से अधिक कीफ़ेज़र इनपुट वाले सिस्टम युग्मित कॉन्फ़िगरेशन का उपयोग कर सकते हैं, बशर्ते चार से अधिक प्राथमिक कीफ़ेज़र इनपुट सिग्नल न हों। एक युग्मित कॉन्फ़िगरेशन को ऊपरी/निचले या दोनों आधे-स्लॉट पदों में दो लगातार निगरानी पदों की आवश्यकता होती है। चार कीफ़ेज़र मॉड्यूल चार प्राथमिक और चार बैकअप इनपुट चैनल स्वीकार करेंगे और चार आउटपुट चैनल प्रदान करेंगे (प्रति मॉड्यूल एक)। दो युग्मित और एक गैर-युग्मित (कुल तीन कीफ़ेज़र मॉड्यूल) का एक कॉन्फ़िगरेशन भी संभव है। ऐसे कॉन्फ़िगरेशन में, उपयोगकर्ता एक गैर-युग्मित कीफ़ेज़र को कॉन्फ़िगर कर सकता है (या तो दो 2-चैनल या एक 1-चैनल और एक 2-चैनल विकल्प ऑर्डर करें)

आइसोलेटेड कीफ़ेज़र I/O मॉड्यूल उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ कीफ़ेज़र सिग्नल कई उपकरणों के समानांतर में बंधे होते हैं और उन्हें अन्य सिस्टम से अलगाव की आवश्यकता होती है, जैसे कि एक नियंत्रण प्रणाली। आइसोलेटेड I/O मॉड्यूल विशेष रूप से मैग्नेटिक पिकअप अनुप्रयोगों के लिए बनाया गया था, लेकिन यह प्रॉक्सिमीटर* अनुप्रयोगों के साथ संगत है और अलगाव प्रदान करेगा, जब तक कि एक बाहरी बिजली आपूर्ति प्रदान नहीं की जाती है।

इस I/O मॉड्यूल का इरादा मुख्य रूप से शाफ्ट की गति को मापना था, चरण नहीं। मॉड्यूल चरण माप प्रदान कर सकता है, लेकिन यह I/O नॉन-आइसोलेटेड I/O संस्करण की तुलना में थोड़ा अधिक चरण बदलाव पेश करता है। चित्र 1 विभिन्न मशीन गति पर आइसोलेटेड I/O मॉड्यूल द्वारा जोड़े जाने वाले चरण बदलाव की मात्रा को दर्शाता है।

एन्हांस्ड उत्पाद सुविधाओं में मल्टी-इवेंट-प्रति-टर्न इनपुट से एक बार-प्रति-टर्न इवेंट सिग्नल का जनरेशन, फ़ील्ड-अपग्रेडेबल फ़र्मवेयर और एसेट मैनेजमेंट डेटा रिपोर्टिंग शामिल हैं।
