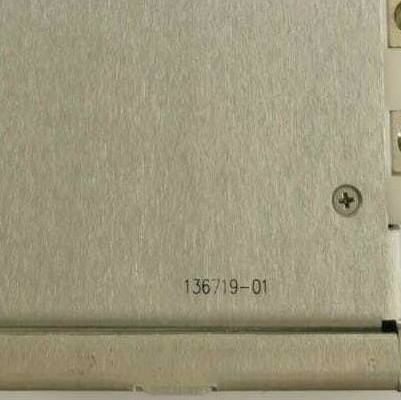

उत्पाद:बेंटली नेवादा 3500/04 136719-01 ग्राउंडिंग आई/ओ मॉड्यूल

विवरण
3500 आंतरिक बाधाएं आंतरिक रूप से सुरक्षित इंटरफेस हैं जो 3500 मशीनरी सुरक्षा प्रणाली से सीधे जुड़े ट्रांसड्यूसर सिस्टम के लिए विस्फोट सुरक्षा प्रदान करती हैं।

आंतरिक बाधाएं 3500 प्रणाली के साथ पूरी तरह संगत हैं और खतरनाक क्षेत्र में सभी प्रकार के ट्रांसड्यूसर सिस्टम स्थापित करने के लिए एक सुविधाजनक और लागत प्रभावी समाधान प्रदान करती हैं।

बाहरी बाधाओं के विपरीत, 3500 आंतरिक बाधाएं 3500 प्रणाली का अभिन्न अंग हैं और सिस्टम के प्रदर्शन को कम नहीं करेंगी।

हम खतरनाक क्षेत्रों की स्थापना के लिए व्यापक अनुमोदन के साथ बेंटली नेवादा ट्रांसड्यूसर सिस्टम प्रदान करते हैं। ट्रांसड्यूसर सिस्टम 3500 आंतरिक बाधाओं के साथ मेल खाते हैं।पृष्ठ 6 पर संगत मॉनिटर और ट्रांसड्यूसर देखें.

प्रत्येक घटक व्यक्तिगत रूप से और एक प्रणाली के हिस्से के रूप में उत्तर अमेरिकी और अंतर्राष्ट्रीय मानकों की सुरक्षा आवश्यकताओं के अनुरूप है।आप घटकों के बीच संगतता सत्यापित करने के लिए व्यक्तिगत प्रमाण पत्र का संदर्भ करने की जरूरत नहीं है.

मानक और आंतरिक बाधा मॉनिटर एक ही 3500 रैक के भीतर रह सकते हैं। आप मौजूदा I/O मॉड्यूल को उन लोगों के साथ बदलकर मानक मॉनिटर को अपग्रेड कर सकते हैं जिनमें आंतरिक बाधाएं हैं।

स्थापना के लिए दिशानिर्देश
3500 रैक के लिए आंतरिक बाधाओं को विशेष मॉनिटर I/O मॉड्यूल में शामिल किया गया है। ये बाधाएं ट्रांसड्यूसर प्रणालियों के लिए विस्फोट सुरक्षा प्रदान करती हैं जो 3500 प्रणाली से जुड़ी होती हैं।एक आंतरिक रूप से सुरक्षित (आईएस) ग्राउंडिंग मॉड्यूल 3500 सिस्टम बैकप्लेन के माध्यम से आईएस ग्राउंड कनेक्शन प्रदान करता है.

आईएस अर्थ मॉड्यूल के लिए एक समर्पित आई/ओ मॉड्यूल स्थिति की आवश्यकता होती है और यह अन्य 3500 सिस्टम मॉड्यूल के लिए इस मॉनिटर स्थिति के उपयोग को रोकता है। यह एक मानक 19 इंच रैक को 13 मॉनिटर पदों तक सीमित करता है।इसके अतिरिक्त3500 रैक में आंतरिक बाधाओं को स्थापित करने पर कई स्थापना विकल्प उपलब्ध नहीं हैं।

नए रैक की स्थापना
एक ही रैक में खतरनाक और सुरक्षित क्षेत्र के क्षेत्र के तारों के बीच के अलगाव को कम किए बिना आंतरिक बाधा और मानक आई/ओ मॉड्यूल दोनों प्रकार हो सकते हैं।

बाहरी समापन विकल्प आंतरिक बाधाओं के साथ I/O मॉड्यूल के लिए उपलब्ध नहीं है क्योंकि
खतरनाक क्षेत्र अनुमोदन बहु-कोर के भीतर आंतरिक रूप से सुरक्षित वायरिंग का उपयोग करने की अनुमति नहीं देता है
केबल संयोजन।

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

एक रैक जिसमें कोई भी आंतरिक बाधा मॉड्यूल होता है, में 3500/04-01 IS ग्राउंडिंग मॉड्यूल होना चाहिए जो बाधा मॉड्यूल IS ग्राउंड कनेक्शन प्रदान करता है।
