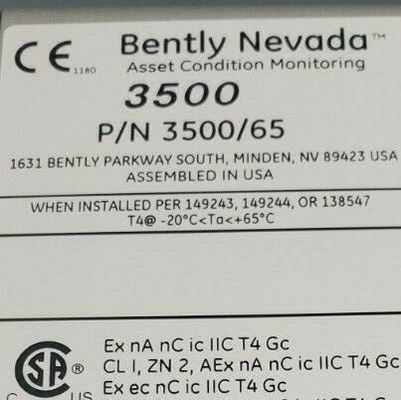

उत्पाद:बेंटली नेवादा 3500/65-01-00 172103-01 RTD/Isolated Tip TC I/O मॉड्यूल, आंतरिक समापन

विवरण
3500/65 मॉनिटर तापमान की निगरानी के 16 चैनल प्रदान करता है और प्रतिरोध तापमान डिटेक्टर (RTD) और पृथक टिप थर्मोकपल (TC) तापमान इनपुट दोनों को स्वीकार करता है।मॉनिटर इन इनपुट की शर्तों और उपयोगकर्ता-प्रोग्राम योग्य अलार्म सेटपॉइंट्स के खिलाफ उनकी तुलना करता है.
मॉनिटर 3500 रैक विन्यास सॉफ्टवेयर का उपयोग कर प्रोग्राम किया जाता है. आप अलग-थलग टिप थर्मोकपल्स, 3-वायर RTD, 4-वायर RTD स्वीकार करने के लिए 16-चैनल तापमान मॉनिटर विन्यस्त कर सकते हैं,या टीसी और आरटीडी इनपुट का एक संयोजन.
ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) कॉन्फ़िगरेशन में, आपको तीन आसन्न मॉनिटरों के समूहों में तापमान मॉनिटर स्थापित करने होंगे।इस विन्यास में मॉनिटर सटीक संचालन सुनिश्चित करने और एकल बिंदु विफलताओं से बचने के लिए मतदान के 2 प्रकार का उपयोग करता है.

विवरण

3500/65 मॉनिटर तापमान की निगरानी के 16 चैनल प्रदान करता है और प्रतिरोध तापमान डिटेक्टर (RTD) और पृथक टिप थर्मोकपल (TC) तापमान इनपुट दोनों को स्वीकार करता है।

मॉनिटर इन इनपुट को कंडीशनिंग करता है और उन्हें उपयोगकर्ता-प्रोग्राम करने योग्य अलार्म सेटपॉइंट्स के साथ तुलना करता है। मॉनिटर को 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके प्रोग्राम किया जाता है।आप पृथक टिप थर्मोकपल्स स्वीकार करने के लिए 16-चैनल तापमान मॉनिटर विन्यस्त कर सकते हैंट्रिपल मॉड्यूलर रिडंडेंट (TMR) कॉन्फ़िगरेशन में, आपको तापमान मॉनिटर को 3 आसन्न मॉनिटर के समूहों में स्थापित करना होगा।

इस विन्यास में मॉनिटर सटीक संचालन सुनिश्चित करने और एकल बिंदु विफलताओं से बचने के लिए 2 प्रकार के मतदान का उपयोग करता है।

स्पेयर पार्ट्स

172931-01 3500/65 मैनुअल.

145988-02 3500/65 मॉनिटर।

172103-01 3500/65 RTD/Isolated Tip TC I/O मॉड्यूल, आंतरिक समापन

173005 कनेक्टर हेडर, आंतरिक समापन, 20-स्थिति, काला

172109-01 3500/65 आरटीडी/ पृथक टिप टीसी आई/ओ मॉड्यूल, बाहरी समापन

172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) आरटीडी/आईसोलेटेड टिप टीसी बाहरी समापन ब्लॉक (यूरो स्टाइल कनेक्टर्स)

ऑर्डर करने की जानकारीः

3500/65-एए-बीबी
A: I/O मॉड्यूल का प्रकार
01 आरटीडी/आंतरिक समापन के साथ पृथक टिप टीसी
02 आरटीडी/बाहरी समापन के साथ पृथक टिप टीसी
बी: एजेंसी अनुमोदन विकल्प
कोई नहीं
01 CSA/NRTL/C
02 CSA/ATEX

केबल
3500/65 ट्रांसड्यूसर (XDCR) सिग्नल से बाहरी समाप्ति (ET) ब्लॉक केबल
134544-AAAA-BB
ए: केबल की लंबाई
0005 5 फीट (1.5 मीटर)
0007 7 फीट (2.1 मीटर)
0010 10 फीट (3 मीटर)
0025 25 फीट (7.5 मीटर)
0050 50 फीट (15 मीटर)
0100 100 फीट (30.5 मीटर)
B: विधानसभा के निर्देश
01 इकट्ठे नहीं
02 इकट्ठे

स्पेयर पार्ट्स

172931 3500/65 उपयोगकर्ता गाइड
145988-02 3500/65 मॉनिटर
172103-01 3500/65 RTD/Isolated Tip TC I/O मॉड्यूल, आंतरिक समापन
173005 कनेक्टर हेडर, आंतरिक समापन, 20-स्थिति, काला
172109-01 3500/65 आरटीडी/ पृथक टिप टीसी आई/ओ मॉड्यूल, बाहरी समापन
172115-01 RTD/Isolated Tip TC External Termination Block (Euro Style Connectors) विनिर्देश
