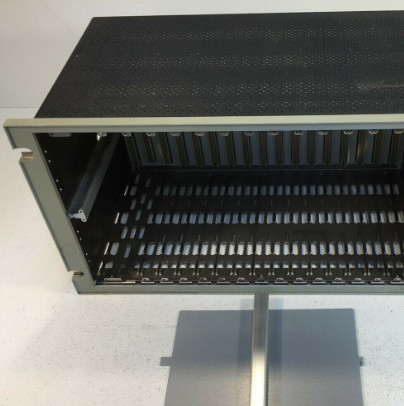

उत्पाद:बेंटली नेवादा 3500/05-01-01-00-00-01 सिस्टम रैक

विवरण
3500 सिस्टम रैक का उपयोग सभी 3500 मॉनिटर मॉड्यूल और बिजली की आपूर्ति को माउंट करने के लिए करें। रैक आपको 3500 मॉड्यूल को एक दूसरे के करीब रखने की अनुमति देता है, जिससे वे आसानी से संवाद कर सकते हैं,और प्रत्येक मॉड्यूल के लिए शक्ति वितरण के लिए आवश्यक बिजली की आपूर्ति को माउंट करने के लिए.

3500 रैक दो आकारों में उपलब्ध हैंः
पूर्ण आकार का रैक. 14 उपलब्ध मॉड्यूल स्लॉट के साथ 19 इंच का ईआईए रैक.
मिनी रैक. सात उपलब्ध मॉड्यूल स्लॉट के साथ 12 इंच का रैक.

आप तीन प्रारूपों में 3500 रैक का आदेश दे सकते हैंः
पैनल माउंटः यह रैक प्रारूप पैनलों में आयताकार कटआउट पर माउंट होता है, और रैक के साथ आपूर्ति किए गए क्लैंप का उपयोग करके पैनल को सुरक्षित करता है।तारों के कनेक्शन और I/O मॉड्यूल रैक के पीछे से उपलब्ध हैं.

रैक माउंट. यह रैक प्रारूप 3500 रैक को 19 इंच के ईआईए रेल पर माउंट करता है। वायरिंग कनेक्शन और आई/ओ मॉड्यूल रैक के पीछे से सुलभ हैं।

ढलान माउंटः इस रैक प्रारूप में रैक को दीवार या पैनल के खिलाफ माउंट किया जाता है जब रैक के पीछे तक पहुंच संभव नहीं होती है।वायरिंग कनेक्शन और I/O मॉड्यूल रैक के सामने से उपलब्ध हैं3500/05 मिनी रैक इस प्रारूप में उपलब्ध नहीं है।

बिजली की आपूर्ति और रैक इंटरफेस मॉड्यूल रैक के सबसे बाएं स्थान पर होना चाहिए।शेष 14 रैक स्थिति (मिनी रैक के लिए सात रैक स्थिति) मॉड्यूल के किसी भी संयोजन के लिए उपलब्ध हैं.
यदि आप 3500 रैक में आंतरिक बाधाओं को स्थापित करने की योजना बना रहे हैं, तो 3500 आंतरिक बाधाओं के लिए विनिर्देश और ऑर्डर जानकारी (दस्तावेज 141495) देखें जो Bently.com से उपलब्ध है।

ऑर्डर करने की जानकारी
देश और उत्पाद विशिष्ट अनुमोदनों की विस्तृत सूची के लिए, Bently.com से उपलब्ध अनुमोदन त्वरित संदर्भ गाइड (108M1756) देखें।
उत्पाद का वर्णन
3500/05-AA-BB-CC-DD-EE

A: रैक का आकार
01 19 इंच रैक (14 मॉड्यूल स्लॉट)
02 12 इंच का मिनी रैक (7 मॉड्यूल स्लॉट)

B: माउंटिंग विकल्प
01 पैनल माउंट विकल्प, पूर्ण आकार रैक
02 रैक माउंट विकल्प, फुल साइज रैक (19 इंच ईआईए रैक तक माउंट)
03 फाड़ना माउंट विकल्प (मिनी रैक में उपलब्ध नहीं)
04 पैनल माउंट विकल्प, मिनी रैक
05 रैक माउंट विकल्प, मिनी रैक

C: एजेंसी अनुमोदन विकल्प
कोई नहीं
01 सीएसए/एनआरटीएल/सी (वर्ग 1, डिवीजन 2)

02 ATEX/IECEx/CSA (वर्ग 1, क्षेत्र 2)

D: आरक्षित
कोई नहीं

ई: यूरोपीय अनुपालन विकल्प
01 ई.
