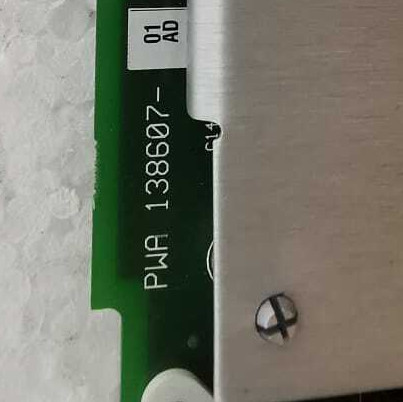

बेंटली नेवादा 3500/22M-01-01-00 138607-01 अस्थायी डेटा इंटरफ़ेस


उत्पाद:बेंटली नेवादा 3500/22M-01-01-00 138607-01 अस्थायी डेटा इंटरफ़ेस

विवरण
3500 ट्रांजिंट डेटा इंटरफेस (TDI) 3500 निगरानी प्रणाली और GE के सिस्टम 1* मशीनरी प्रबंधन सॉफ्टवेयर के बीच इंटरफ़ेस है।टीडीआई एक 3500/20 रैक इंटरफेस मॉड्यूल (आरआईएम) की क्षमता को एक संचार प्रोसेसर जैसे टीडीएक्सनेट की डेटा संग्रह क्षमता के साथ जोड़ती है.

टीडीआई 3500 रैक के आरआईएम स्लॉट में एम सीरीज के मॉनीटर (3500/40एम, 3500/42एम आदि) के साथ मिलकर काम करता है।) निरंतर स्थिर स्थिति और क्षणिक तरंग रूप डेटा एकत्र करने और एक ईथरनेट लिंक के माध्यम से होस्ट सॉफ्टवेयर के लिए इन डेटा पारित करने के लिए. (इस दस्तावेज़ के अंत में संगतता अनुभाग देखें) स्थैतिक डेटा कैप्चर TDI के साथ मानक है,हालांकि एक वैकल्पिक चैनल सक्षम डिस्क का उपयोग करने के साथ ही गतिशील या क्षणिक डेटा कैप्चर करने के लिए टीडीआई की अनुमति देगाटीडीआई में पिछले संचार प्रोसेसरों के मुकाबले कई क्षेत्रों में सुधार है और 3500 रैक के भीतर संचार प्रोसेसर फ़ंक्शन शामिल है।

यद्यपि टीडीआई पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है, यह महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और समग्र निगरानी प्रणाली के उचित, सामान्य संचालन पर कोई प्रभाव नहीं पड़ता है।प्रत्येक 3500 रैक के लिए एक TDI या RIM की आवश्यकता होती है, जो हमेशा स्लॉट 1 (पावर सप्लाई के बगल में) पर कब्जा कर लेता है।

ट्रिपल मॉड्यूलर रिडंडेंट (टीएमआर) अनुप्रयोगों के लिए, 3500 सिस्टम को टीडीआई के टीएमआर संस्करण की आवश्यकता होती है।टीएमआर टीडीआई भी प्रदर्शन करता है ¢ मॉनिटर चैनल तुलना ¢. 3500 TMR विन्यास मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग करके मॉनिटर मतदान निष्पादित करता है। इस विधि का उपयोग करके TMR TDI लगातार तीन (3) से आउटपुट की तुलना करता है
यदि टीडीआई यह पता लगाता है कि उन मॉनिटरों में से एक से जानकारी अब अन्य दो मॉनिटरों के बराबर नहीं है (एक विन्यस्त प्रतिशत के भीतर),यह मॉनिटर को त्रुटि के रूप में चिह्नित करेगा और सिस्टम इवेंट सूची में एक घटना रखेगा.

ऑर्डर करने की जानकारी
विकल्पों की सूची और भाग संख्याएँ
3500/22M TDI मॉड्यूल और I/O
3500/22-AXX-BXX-CXX

A: अस्थायी डेटा इंटरफेस प्रकार
0 1 मानक (मानक निगरानी अनुप्रयोगों के लिए उपयोग)
0 2 टीएमआर (केवल उन अनुप्रयोगों के लिए उपयोग करें जिनके लिए ट्रिपल मॉड्यूलर रिडंडेंट कॉन्फ़िगरेशन की आवश्यकता होती है) ।

B: I/O मॉड्यूल का प्रकार
0 1 10Base-T/100Base-TX ईथरनेट I/O मॉड्यूल

0 2 100Base-FX (फाइबर ऑप्टिक) ईथरनेट I/O मॉड्यूल

C: एजेंसी अनुमोदन विकल्प
0 0 कोई नहीं
0 1 सीएसए/एनआरटीएल/सी
0 2 CSA/ATEX

स्पेयर पार्ट्स
288055-01
यूएसबी केबल के साथ मानक क्षणिक डेटा इंटरफ़ेस मॉड्यूल
288055-02
यूएसबी केबल के साथ टीएमआर ट्रांजिंट डेटा इंटरफेस मॉड्यूल
100M2833
10 फुट का ए से बी यूएसबी केबल
146031-01
10Base-T/100Base-TX I/O मॉड्यूल
146031-02
100Base-FX (फाइबर ऑप्टिक) I/O मॉड्यूल
147364-01
3500 बफर सिग्नल आउटपुट मॉड्यूल

स्पेयर पार्ट्स
125744-02
मानक रैक इंटरफेस मॉड्यूल
125744-01
टीएमआर रैक इंटरफेस मॉड्यूल
135031-01
मॉडेम के साथ आरआईएम आई/ओ मॉड्यूल
इंटरफेस
125768-01
RS232/RS422 के साथ RIM I/O मॉड्यूल
इंटरफेस
125760-01
डाटा मैनेजर I/O मॉड्यूल
04425545
ग्राउंडिंग कलाई का पट्टा (एक बार उपयोग के लिए)
00801286
वास्तविक समय घड़ी आईसी
128755-01
फर्मवेयर आईसी (PWA 125744-01 Rev P या बाद के संस्करण के लिए, या PWA 125744-02 Rev N या बाद के संस्करण के लिए)
00580441
कनेक्टर हेडर, आंतरिक समापन, 3-स्थिति, हरा
00580436
कनेक्टर हेडर, आंतरिक समापन, 6-स्थिति, हरा
129768-01
आरआईएम संचालन और रखरखाव पुस्तिका
