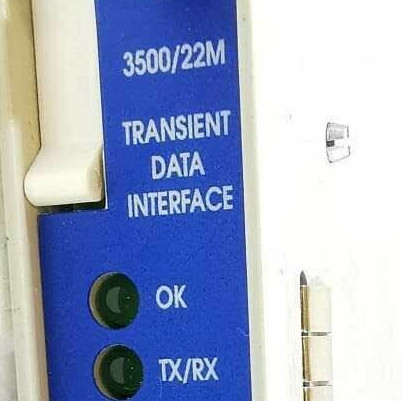

बेंटली नेवादा 3500/22M-01-01-00 288055-01 क्षणिक डेटा इंटरफ़ेस

उत्पाद:बेंटली नेवादा 3500/22M-01-01-00 288055-01 ट्रांजिएंट डेटा इंटरफ़ेस

विवरण

3500 ट्रांजिएंट डेटा इंटरफ़ेस (TDI) 3500 निगरानी प्रणाली और GE के System 1® मशीनरी प्रबंधन सॉफ़्टवेयर के बीच का इंटरफ़ेस है। TDI 3500/20 रैक इंटरफ़ेस मॉड्यूल की क्षमता को TDXnet जैसे संचार प्रोसेसर की डेटा संग्रह क्षमता के साथ जोड़ता है।

TDI M सीरीज़ मॉनिटर (3500/40M, 3500/42M, आदि) के साथ मिलकर 3500 रैक के RIM स्लॉट में संचालित होता है ताकि स्थिर अवस्था और क्षणिक तरंग डेटा को लगातार एकत्र किया जा सके और इस डेटा को ईथरनेट लिंक के माध्यम से होस्ट सॉफ़्टवेयर पर भेजा जा सके। स्थैतिक डेटा कैप्चर TDI के साथ मानक है, हालांकि एक वैकल्पिक चैनल सक्षम करने वाली डिस्क का उपयोग TDI को गतिशील या क्षणिक डेटा को भी कैप्चर करने की अनुमति देगा। TDI में पिछले संचार प्रोसेसर की तुलना में कई क्षेत्रों में सुधार हैं और इसमें 3500 रैक के भीतर संचार प्रोसेसर फ़ंक्शन शामिल है।

हालांकि TDI पूरे रैक के लिए कुछ सामान्य कार्य प्रदान करता है, यह महत्वपूर्ण निगरानी पथ का हिस्सा नहीं है और समग्र मॉनिटर सिस्टम के उचित, सामान्य संचालन पर कोई प्रभाव नहीं डालता है। प्रत्येक 3500 रैक को एक TDI या RIM की आवश्यकता होती है, जो हमेशा स्लॉट 1 (बिजली आपूर्ति के बगल में) पर कब्जा करता है।

ट्रिपल मॉड्यूलर रिडंडेंट (TMR) अनुप्रयोगों के लिए, 3500 सिस्टम को TDI के TMR संस्करण की आवश्यकता होती है। सभी मानक TDI कार्यों के अतिरिक्त, TMR TDI “मॉनिटर चैनल तुलना” भी करता है। 3500 TMR कॉन्फ़िगरेशन मॉनिटर विकल्पों में निर्दिष्ट सेटअप का उपयोग करके मॉनिटर वोटिंग निष्पादित करता है। इस विधि का उपयोग करते हुए, TMR TDI लगातार तीन (3) रिडंडेंट मॉनिटरों के आउटपुट की तुलना करता है। यदि TDI पता लगाता है कि उन मॉनिटरों में से एक से जानकारी अन्य दो मॉनिटरों के समतुल्य नहीं है (एक कॉन्फ़िगर प्रतिशत के भीतर), तो यह मॉनिटर को त्रुटि में होने के रूप में चिह्नित करेगा और सिस्टम इवेंट सूची में एक इवेंट रखेगा।

स्पेयर

138607-01 स्टैंडर्ड ट्रांजिएंट डेटा इंटरफ़ेस मॉड्यूल

138607-02 TMR ट्रांजिएंट डेटा इंटरफ़ेस मॉड्यूल

146031-01 10Base-T/100Base-TX I/O मॉड्यूल

146031-02 100Base-FX (फाइबर ऑप्टिक) I/O मॉड्यूल

147364-01 3500 बफ़र्ड सिग्नल आउटपुट मॉड्यूल

161580-01 3500/22M TDI ऑपरेशन और रखरखाव मैनुअल

164466-01 नेटवर्क एक्सेसरीज़ डेटाशीट 00580441 कनेक्टर हेडर, आंतरिक समाप्ति, 3-स्थिति, हरा

00580436 कनेक्टर हेडर, आंतरिक समाप्ति, 6-स्थिति, हरा
