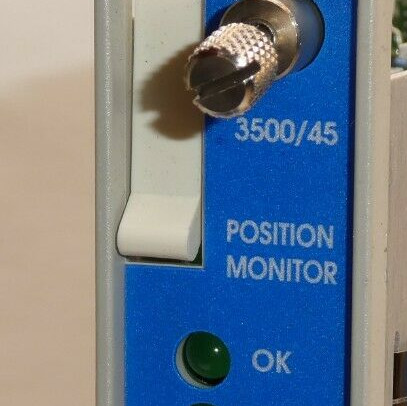

उत्पाद:बेंटली नेवादा 3500/45-01-00 176449-04 स्थिति मॉनिटर

विवरण
3500/45 पोजीशन मॉनिटर एक 4-चैनल उपकरण है जो निकटता ट्रांसड्यूसर, रोटरी पोजीशन ट्रांसड्यूसर (आरपीटी), डीसी रैखिक परिवर्तनीय अंतर ट्रांसफार्मर (डीसी एलवीडीटी),एसी रैखिक परिवर्तनीय अंतर ट्रांसफार्मर (एसी एलवीडीटी)मॉनिटर इनपुट को कंडिशन करता है और कंडिशन किए गए सिग्नल की तुलना उपयोगकर्ता द्वारा प्रोग्राम किए जाने वाले अलार्मों से करता है।
माप के प्रकार और ट्रांसड्यूसर इनपुट निर्धारित करते हैं कि कौन से I/O मॉड्यूल की आवश्यकता है। पृष्ठ 10 पर स्थिति माप के लिए ट्रांसड्यूसर प्रकार देखें। पृष्ठ 12 पर चित्र और ग्राफ देखें।और पृष्ठ 14 पर एसी एलवीडीटी और रोटरी पोटेंटीमीटर के लिए आई/ओ मॉड्यूल देखें.

आप निम्नलिखित कार्यों को करने के लिए 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके प्रत्येक चैनल को प्रोग्राम कर सकते हैंः
अक्षीय (थ्रस्ट) स्थिति
अंतर विस्तार
मानक एकल रैंप अंतर विस्तार
गैर-मानक एकल रैंप अंतर विस्तार
दोहरी रैंप अंतर विस्तार
पूरक अंतर विस्तार
मामले का विस्तार
वाल्व की स्थिति

मॉनिटर चैनलों को जोड़े में प्रोग्राम किया जाता है और एक समय में इन कार्यों में से दो तक कर सकते हैं। उदाहरण के लिए,चैनल 1 और 2 एक कार्य कर सकते हैं जबकि चैनल 3 और 4 एक ही या एक अलग कार्य कर सकते हैं.

3500/45 पोजीशन मॉनिटर का प्राथमिक उद्देश्य निम्नलिखित प्रदान करना हैः
अलार्मों को चलाने के लिए कॉन्फ़िगर किए गए अलार्म सेटपॉइंट्स के साथ लगातार मॉनिटर किए गए मापदंडों की तुलना करके मशीन की सुरक्षा

संचालन और रखरखाव कर्मियों के लिए आवश्यक मशीन जानकारी

प्रत्येक चैनल, कॉन्फ़िगरेशन के आधार पर, आमतौर पर अपने इनपुट सिग्नल को विभिन्न मापदंडों को उत्पन्न करने के लिए मापा गया चर कहा जाता है।आप प्रत्येक सक्रिय मापा चर के लिए चेतावनी सेटपॉइंट और दो सक्रिय मापा चर के लिए खतरे सेटपॉइंट स्थापित कर सकते हैं.

ऑर्डर करने की जानकारी
देश और उत्पाद विशिष्ट अनुमोदनों की विस्तृत सूची के लिए, Bently.com से उपलब्ध अनुमोदन त्वरित संदर्भ गाइड (108M1756) देखें।
स्थिति मॉनिटर3500/45-एए-बीबी

A: I/O मॉड्यूल का प्रकार
01 आंतरिक समापन के साथ स्थिति I/O मॉड्यूल (प्रोक्सिमिटर, RPT, DC LVDT)
02 बाहरी समापन के साथ स्थिति I/O मॉड्यूल (प्रोक्सिमिटर, RPT, DC LVDT)
03 बाह्य समापन के साथ असतत टीएमआर स्थिति आई/ओ मॉड्यूल (प्रोक्सिमिटर या डीसी एलवीडीटी)
04 बाह्य समापन के साथ बस TMR स्थिति I/O मॉड्यूल (प्रोक्सिमिटर)
05 आंतरिक समापन के साथ AC LVDT स्थिति I/O मॉड्यूल
06 बाहरी समापन के साथ AC LVDT स्थिति I/O मॉड्यूल
07 आंतरिक समापन के साथ रोटरी पोटेंशियोमीटर स्थिति I/O मॉड्यूल
08 बाहरी समापन के साथ रोटरी पोटेंशियोमीटर स्थिति I/O मॉड्यूल

B: एजेंसी की स्वीकृति
कोई नहीं
01 सीएसए / एनआरटीएल / सी (वर्ग 1, डिवीजन 2)
02 ATEX / IECEx / CSA (वर्ग 1, क्षेत्र 2)

आपको प्रत्येक I/O मॉड्यूल के लिए बाहरी समापन ब्लॉक और केबल अलग से ऑर्डर करने होंगे।

TMR अनुप्रयोग में 3500/45 स्थिति मॉनिटर का उपयोग करते समय, वाल्व स्थिति माप उपलब्ध नहीं है, और केस विस्तार माप केवल डिस्क्रेट TMR के लिए समर्थित हैं।

स्पेयर पार्ट्स
176449-04 3500/45 स्थिति मॉनिटर
135137-01 निकटवर्ती, आरपीटी या डीसी एलवीडीटी के साथ उपयोग के लिए आंतरिक समापन के साथ स्थिति I/O मॉड्यूल
135145-01 प्रोक्सिमिटर, आरपीटी या डीसी एलवीडीटी के साथ उपयोग के लिए बाहरी समापन के साथ स्थिति I/O मॉड्यूल
139554-01 AC LVDT के साथ उपयोग के लिए आंतरिक समापन के साथ AC LVDT स्थिति I/O मॉड्यूल
