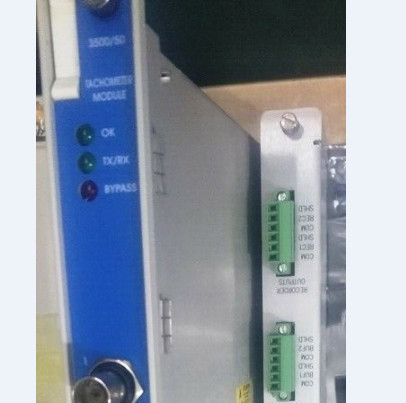

उत्पाद:बेंटली नेवादा 3500/50-01-00-01 133388-02 टैकोमीटर मॉड्यूल

विवरण
3500/50 टैकोमीटर मॉड्यूल एक 2-चैनल मॉड्यूल है जो शाफ्ट की घूर्णी गति, रोटर त्वरण, या रोटर दिशा निर्धारित करने के लिए निकटता जांच या चुंबकीय पिकअप (जैसा कि नोट किया गया है, को छोड़कर) से इनपुट स्वीकार करता है, इन मापों की तुलना उपयोगकर्ता-प्रोग्रामेबल अलार्म सेटपॉइंट्स से करता है, और उत्पन्न करता है
अलार्म जब इन सेटपॉइंट्स का उल्लंघन होता है। 3500/50 टैकोमीटर मॉड्यूल को 3500 रैक कॉन्फ़िगरेशन सॉफ़्टवेयर का उपयोग करके प्रोग्राम किया जाता है और इसे चार अलग-अलग विकल्पों के साथ कॉन्फ़िगर किया जा सकता है:

1. गति निगरानी, सेटपॉइंट अलार्मिंग, और गति बैंड अलार्मिंग।
2. गति निगरानी, सेटपॉइंट अलार्मिंग, और शून्य गति अधिसूचना।
3. गति निगरानी, सेटपॉइंट अलार्मिंग, और रोटर त्वरण अलार्मिंग।
4. गति निगरानी, सेटपॉइंट अलार्मिंग, और रिवर्स रोटेशन अधिसूचना।

3500/50 को अन्य मॉनिटरों द्वारा उपयोग के लिए 3500 रैक के बैकप्लेन में वातानुकूलित Keyphasor® सिग्नल की आपूर्ति करने के लिए कॉन्फ़िगर किया जा सकता है, इस प्रकार रैक में एक अलग Keyphasor मॉड्यूल की आवश्यकता को समाप्त किया जा सकता है। 3500/50 में एक पीक होल्ड सुविधा भी है जो मशीन द्वारा प्राप्त उच्चतम गति, उच्चतम रिवर्स गति, या रिवर्स रोटेशन की संख्या (चैनल प्रकार के आधार पर) को संग्रहीत करती है। इन पीक मानों को उपयोगकर्ता द्वारा रीसेट किया जा सकता है।

अनुप्रयोग नोट
बेंटली नेवादा
टैकोमीटर मॉड्यूल को स्वतंत्र रूप से, या एक घटक के रूप में उपयोग करने के लिए डिज़ाइन नहीं किया गया है
एक गति नियंत्रण या ओवरस्पीड सुरक्षा प्रणाली का। बेंटली नेवादा टैकोमीटर मॉड्यूल सुरक्षात्मक अतिरेक प्रदान नहीं करते हैं और न ही एक गति नियंत्रण या ओवरस्पीड सुरक्षा प्रणाली के रूप में विश्वसनीय संचालन के लिए आवश्यक प्रतिक्रिया गति प्रदान करते हैं। जहां प्रदान किया गया है, एनालॉग आनुपातिक आउटपुट केवल डेटा लॉगिंग, चार्ट रिकॉर्डिंग या प्रदर्शन उद्देश्यों के लिए उपयुक्त है। इसके अलावा, जहां प्रदान किया गया है, गति अलर्ट सेटपॉइंट केवल घोषणा उद्देश्यों के लिए उपयुक्त हैं।

चुंबकीय पिकअप का उपयोग रिवर्स रोटेशन विकल्प के लिए नहीं किया जा सकता है क्योंकि ये ट्रांसड्यूसर नहीं करते हैं
कम गति के दौरान पता लगाने वाले सर्किट के लिए एक साफ किनारा प्रदान करें। इससे गलत संकेत मिल सकते हैं
रोटेशन दिशा का। चुंबकीय पिकअप को शून्य गति विकल्प के लिए अनुशंसित नहीं किया जाता है क्योंकि ये ट्रांसड्यूसर कम गति के दौरान पता लगाने वाले सर्किट के लिए एक साफ किनारा प्रदान नहीं करते हैं।

उपरोक्त वस्तुओं को ध्यान में रखने में विफलता उत्पाद का दुरुपयोग है और इसके परिणामस्वरूप हो सकता है
संपत्ति की क्षति और/या शारीरिक चोट। नोट: बेंटली नेवादा उत्पाद लाइन 3500 सिस्टम के लिए एक ओवरस्पीड सुरक्षा प्रणाली की आपूर्ति करती है। विनिर्देश और ऑर्डरिंग जानकारी भाग संख्या 141539-01 से परामर्श करें।

आदेश देने की जानकारी
टैकोमीटर मॉड्यूल
3500/50-AXX-BXX-CXX

A: I/O मॉड्यूल प्रकार
0 1 आंतरिक टर्मिनेशन के साथ I/O मॉड्यूल
0 2 बाहरी टर्मिनेशन के साथ I/O मॉड्यूल
0 3 बाहरी टर्मिनेशन के साथ TMR I/O मॉड्यूल
0 4 आंतरिक बाधाओं और आंतरिक टर्मिनेशन के साथ I/O मॉड्यूल।

B: एजेंसी अनुमोदन विकल्प
0 0 कोई नहीं
0 1 CSA/NRTL/C
0 2 ATEX/CSA (कक्षा 1, ज़ोन 2)

C: मॉनिटर उपयोग
0 1 गति माप
0 2 रिवर्स रोटेशन

नोट: एजेंसी अनुमोदन विकल्प B 02 केवल ऑर्डरिंग विकल्प A 04 के साथ उपलब्ध है।

स्पेयर
133388-02 3500/50 टैकोमीटर मॉड्यूल
133442-01 आंतरिक टर्मिनेशन के साथ I/O मॉड्यूल
136703-01 आंतरिक टर्मिनेशन के साथ असतत आंतरिक बाधा I/O मॉड्यूल
133434-01 बाहरी टर्मिनेशन के साथ I/O मॉड्यूल
133450-01 बाहरी टर्मिनेशन के साथ TMR I/O मॉड्यूल
