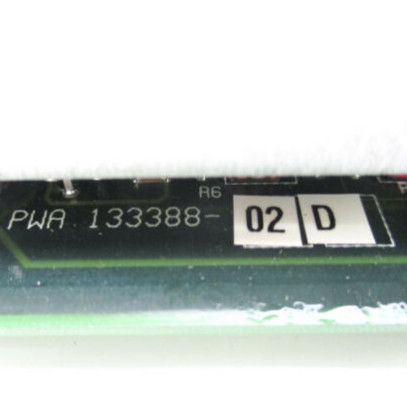

उत्पाद:बेंटली नेवादा 3500/50M 288062-02 टैकोमीटर मॉड्यूल

विवरण
3500/50 टैकोमीटर मॉड्यूल एक 2-चैनल मॉड्यूल है जो शाफ्ट घूर्णन गति, रोटर त्वरण,या रोटर दिशा, इन मापों की तुलना उपयोगकर्ता-प्रोग्राम करने योग्य अलार्म सेटपॉइंट के साथ करता है और उत्पन्न करता है
इन सेटपॉइंट्स के उल्लंघन पर अलार्म। 3500/50 टैकोमीटर मॉड्यूल को 3500 रैक कॉन्फ़िगरेशन सॉफ्टवेयर का उपयोग करके प्रोग्राम किया जाता है और चार अलग-अलग विकल्पों के साथ कॉन्फ़िगर किया जा सकता हैः

1गति निगरानी, सेटपॉइंट अलार्म, और स्पीड बैंड अलार्म।
2गति निगरानी, सेटपॉइंट अलार्म, और शून्य गति अधिसूचना।
3गति निगरानी, सेटपॉइंट अलार्म, और रोटर त्वरण अलार्म।
4गति निगरानी, सेटपॉइंट अलार्म और रिवर्स रोटेशन अधिसूचना।

3500/50 को अन्य मॉनिटरों द्वारा उपयोग के लिए 3500 रैक के बैकप्लेन में कंडीशन्ड कीफासोर® सिग्नल प्रदान करने के लिए कॉन्फ़िगर किया जा सकता है,इस प्रकार रैक में एक अलग Keyphasor मॉड्यूल के लिए आवश्यकता को समाप्त3500/50 में एक पीक होल्ड फीचर भी होता है जो मशीन की उच्चतम गति, उच्चतम रिवर्स स्पीड या रिवर्स रोटेशन की संख्या (चयनित चैनल प्रकार के आधार पर) को संग्रहीत करता है।ये पीक मान उपयोगकर्ता द्वारा रीसेट किए जा सकते हैं.

आवेदन नोट
बेंटली नेवादा टैकोमीटर मॉड्यूल स्वतंत्र रूप से या एक घटक के रूप में उपयोग के लिए डिज़ाइन नहीं किए गए हैं
गति नियंत्रण या अति गति सुरक्षा प्रणाली।बेंटली नेवादा टैकोमीटर मॉड्यूल न तो सुरक्षात्मक अतिरेक प्रदान करते हैं और न ही गति नियंत्रण या अतिरेक सुरक्षा प्रणाली के रूप में विश्वसनीय संचालन के लिए आवश्यक प्रतिक्रिया गतिजहां प्रदान किया गया है, एनालॉग आनुपातिक आउटपुट केवल डेटा लॉगिंग, चार्ट रिकॉर्डिंग या प्रदर्शन उद्देश्यों के लिए उपयुक्त है।गति अलार्म सेटपॉइंट केवल घोषणा के प्रयोजनों के लिए उपयुक्त हैं.

रिवर्स रोटेशन विकल्प के लिए चुंबकीय पिकअप का उपयोग नहीं किया जा सकता है क्योंकि ये ट्रांसड्यूसर
कम गति के दौरान पता लगाने के सर्किट के लिए एक साफ किनारे प्रदान करते हैं।
शून्य गति विकल्प के लिए चुंबकीय पिकअप की अनुशंसा नहीं की जाती है क्योंकि ये ट्रांसड्यूसर कम गति के दौरान डिटेक्शन सर्किट के लिए एक साफ किनारा प्रदान नहीं करते हैं।

उपरोक्त बिंदुओं को ध्यान में न रखने से उत्पाद का दुरुपयोग होता है और इसके परिणामस्वरूप
नोटः बेंटली नेवादा उत्पाद लाइन 3500 प्रणाली के लिए ओवरस्पीड सुरक्षा प्रणाली प्रदान करती है।स्पेसिफिकेशन और ऑर्डर की जानकारी देखें भाग संख्या 141539-01.

ऑर्डर करने की जानकारी
टैकोमीटर मॉड्यूल
3500/50-AXX-BXX-CXX

A: I/O मॉड्यूल का प्रकार
0 1 आंतरिक समापन के साथ I/O मॉड्यूल
0 2 बाहरी समापन के साथ I/O मॉड्यूल
0 3 बाहरी समापन के साथ टीएमआर आई/ओ मॉड्यूल
0 4 आंतरिक बाधाओं और आंतरिक समापन के साथ I/O मॉड्यूल।

बी: एजेंसी अनुमोदन विकल्प
0 0 कोई नहीं
0 1 सीएसए/एनआरटीएल/सी
0 2 ATEX/CSA (वर्ग 1, क्षेत्र 2)

सी: मॉनिटर का प्रयोग
0 1 गति माप
0 2 रिवर्स रोटेशन

नोटः एजेंसी अनुमोदन विकल्प बी 02 केवल ऑर्डर विकल्प ए 04 के साथ उपलब्ध है।

स्पेयर पार्ट्स

288062-02 3500/50M टैकोमीटर मॉड्यूल

133388-02 3500/50 टैकोमीटर मॉड्यूल
133442-01 आंतरिक समापन के साथ I/O मॉड्यूल
136703-01 आंतरिक समापन के साथ असतत आंतरिक बाधा I/O मॉड्यूल
133434-01 बाहरी समापन के साथ I/O मॉड्यूल
133450-01 बाहरी समापन के साथ टीएमआर आई/ओ मॉड्यूल
