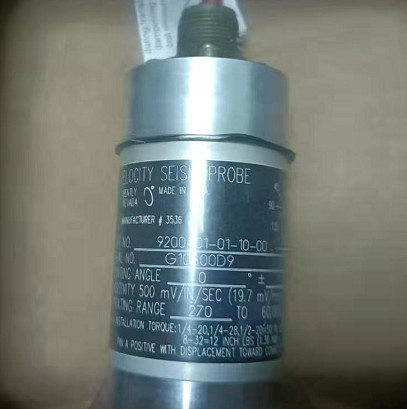

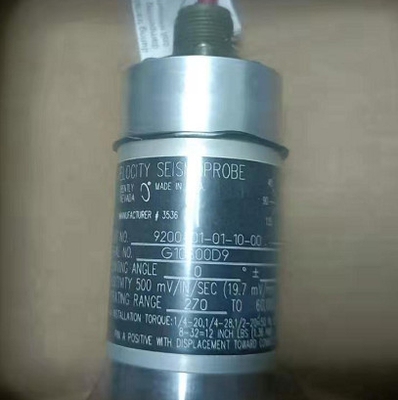

उत्पाद:9200-01-05-10-00 बेंटली नेवादा भूकंपीय जांच गति ट्रांसड्यूसर

विवरण
बेंटली नेवादा भूकंपीय जांच वेग ट्रांसड्यूसर सिस्टम को पूर्ण (मुक्त स्थान के सापेक्ष) असर आवास, आवरण, या संरचनात्मक कंपन को मापने के लिए डिज़ाइन किया गया है।दो तार प्रणाली में एक ट्रांसड्यूसर और उपयुक्त केबल होते हैं.

गति ट्रांसड्यूसरों का भूकंप जांच परिवार दो तारों का डिज़ाइन है जो चलती-कोइल तकनीक का उपयोग करता है। यह ट्रांसड्यूसर के कंपन वेग के सीधे आनुपातिक वोल्टेज आउटपुट प्रदान करता है।

चलती-कोइल ट्रांसड्यूसर ठोस-राज्य वेग ट्रांसड्यूसर की तुलना में प्रभाव या आवेग उत्तेजना के प्रति कम संवेदनशील होते हैं, जो अंतर्निहित एकीकरण इलेक्ट्रॉनिक्स के साथ स्वाभाविक रूप से त्वरणमीटर होते हैं।चलती-कोइल ट्रांसड्यूसर प्रभाव या आवेगी उत्तेजना के लिए कम संवेदनशील हैं और एक अच्छा विकल्प का प्रतिनिधित्व कर सकते हैं
क्योंकि उन्हें बाहरी शक्ति की आवश्यकता नहीं होती है, वे पोर्टेबल माप अनुप्रयोगों के लिए सुविधाजनक हैं।

अधिकांश प्रतिष्ठानों के लिए, गति ट्रांसड्यूसरों के बेंटली नेवादा के Velomitor परिवार, जो ठोस राज्य प्रौद्योगिकी शामिल,आवरण वेग माप अनुप्रयोगों के लिए बेहतर प्रदर्शन और कठोरता प्रदान करता है.

उपलब्ध प्रकार
दो प्रकार के भूकंप जांच वेग ट्रांसड्यूसर उपलब्ध हैंः
l 9200: 9200 दो तारों वाला ट्रांसड्यूसर है जो परीक्षण या नैदानिक उपकरणों के साथ मिलकर निरंतर निगरानी या आवधिक माप के लिए उपयुक्त है।जब इंटीग्रल केबल विकल्प के साथ आदेश दिया, 9200 में अतिरिक्त सुरक्षा की आवश्यकता के बिना संक्षारक वातावरण के प्रति उत्कृष्ट प्रतिरोध है।
74712: 74712 9200 का उच्च तापमान वाला संस्करण है।
9200 और 74712 ट्रांसड्यूसर को अन्य उपकरणों से जोड़ने के लिए इंटरकनेक्ट केबल उपलब्ध हैं। ये केबल विभिन्न लंबाई में स्टेनलेस स्टील कवच के साथ या बिना उपलब्ध हैं।

9200 और 74712 भूकंप जांच वेग ट्रांसड्यूसर के आदेश के समय, लगभग छह (6) सप्ताह की लीड समय की उम्मीद करें। यह लीड समय घटक उपलब्धता और विन्यास के आधार पर भिन्न हो सकता है।अपने विशिष्ट आदेश के लिए अनुमानित नेतृत्व समय के लिए अपने स्थानीय बेंटली नेवादा प्रतिनिधि से संपर्क करें.

ऑर्डर करने की जानकारी
देश और उत्पाद विशिष्ट अनुमोदनों की विस्तृत सूची के लिए, अनुमोदन त्वरित देखें
संदर्भ मार्गदर्शिका (दस्तावेज 108M1756) Bently.com पर।

दो तारों वाला ट्रांसड्यूसर
9200 - - AA- BB- CC- DD
A: ट्रांसड्यूसर माउंटिंग एंगल/न्यूनतम
ऑपरेटिंग आवृत्ति विकल्प
01
0 ± 25, 4.5 हर्ट्ज (270 सीपीएम)
02 45 ±2.5, 4.5 हर्ट्ज (270 सीपीएम)
03
90 ±25, 4.5 हर्ट्ज (270 सीपीएम)
06
0 ±100, 10 हर्ट्ज (600 सीपीएम)
09
0 ± 180, 15 हर्ट्ज (900 सीपीएम)
B: कनेक्टर/केबल विकल्प
01 शीर्ष माउंट (कोई केबल नहीं)
02
साइड माउंट (केबल के बिना)
05 टर्मिनल ब्लॉक टॉप माउंट (कोई केबल नहीं)

10 10 फीट (3.0 मीटर)
15 15 फीट (4.6 मीटर)
22 22 फीट (6.7 मीटर)
32 32 फीट (9.8 मीटर)
50 50 फीट (15.2 मीटर)

C: माउंटिंग बेस विकल्प
01 परिपत्र; 1/4-इन 20 यूएनसी स्टड
02 परिपत्र; 1/4-इन 28 UNF स्टड
03 आयताकार फ्लैंज
04 परिपत्र; 44 मिमी (1.75 इंच) व्यास के बोल्ट सर्कल पर तीन 8-32 घुमावदार स्टड के साथ

05 कोई आधार नहीं; 1/2-इन 20 UNF-3A स्टड
06 पृथक परिपत्र 1/4-इन 20 UNC स्टड
07 पृथक परिपत्र 1/4 इंच 28 UNF स्टड
08 पृथक आयताकार फ्लैंज
09 पृथक परिपत्र 5/8 इंच 18 UNF स्टड
10 परिपत्र; M10X1 स्टड
11 पृथक परिपत्र M10X1
12 पृथक परिपत्र 1⁄2-इन 20 UNF-2A

डी: एजेंसी अनुमोदन विकल्प
00 अनुमोदन नहीं
04 ATEX/IECEx
