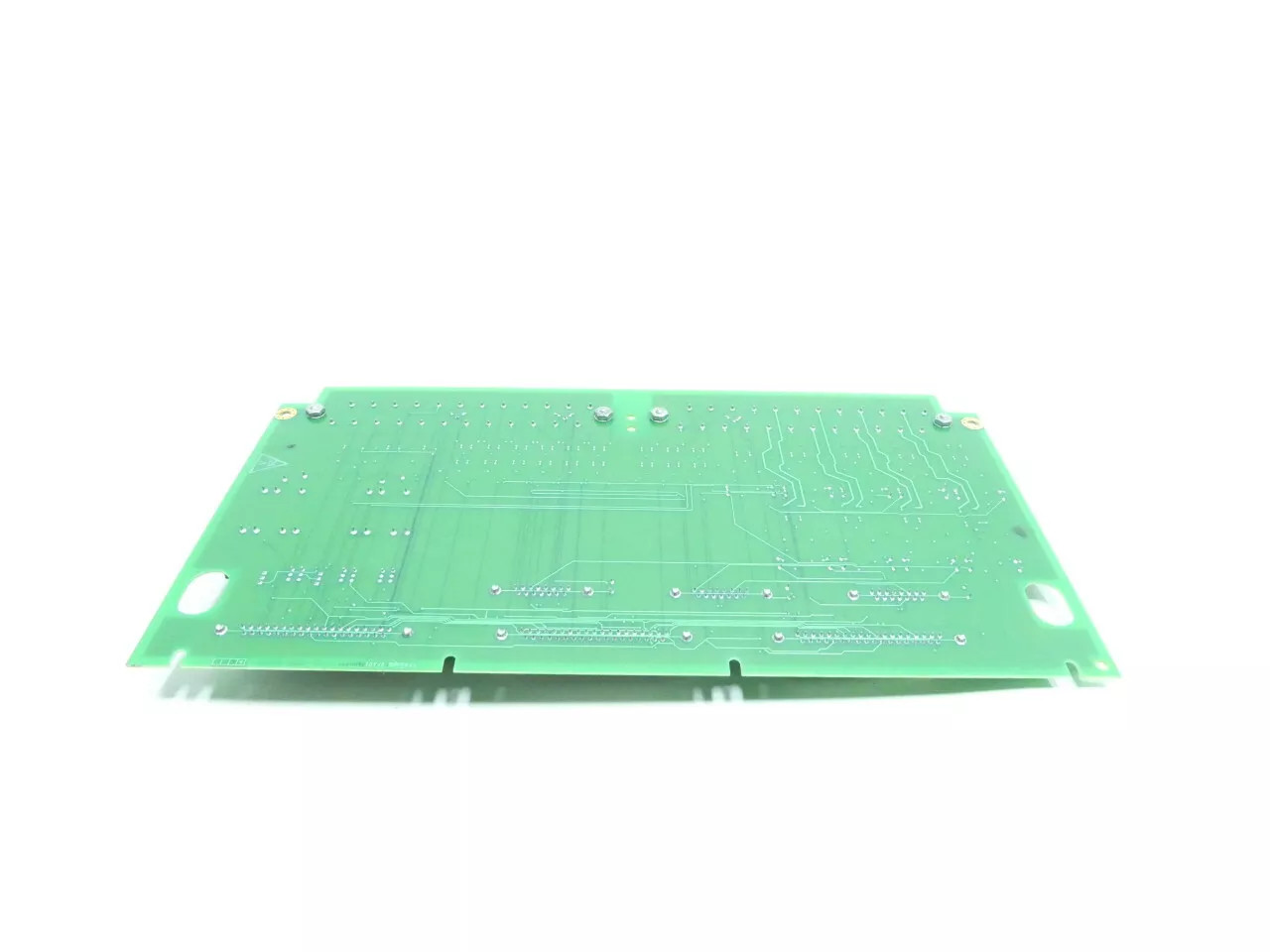

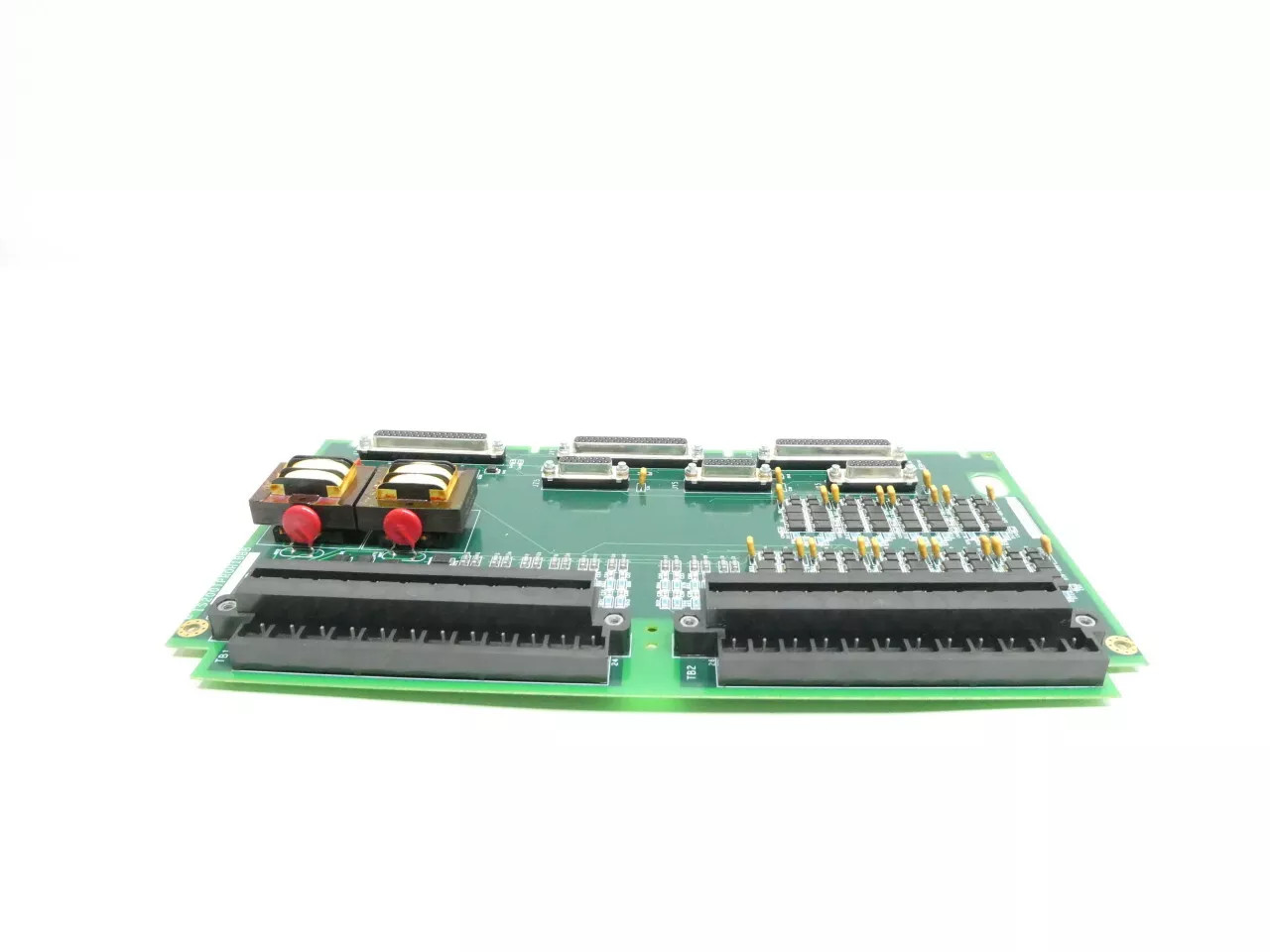

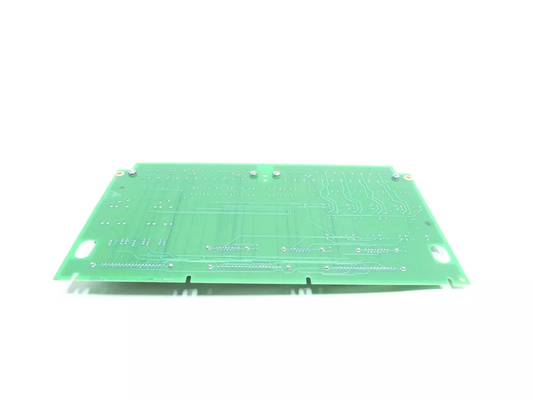

उत्पाद:जीई IS200TPROH1CAA मार्क VIe टरबाइन सुरक्षा बोर्ड

विवरण:

IS200TPROH1CAA एक टरबाइन सुरक्षा बोर्ड है जिसे जीई द्वारा विकसित किया गया है। यह मार्क VIe नियंत्रण प्रणाली का हिस्सा है, जहां टीपीआरओ और वीपीआरओ सिस्टम टरबाइन नियंत्रण वास्तुकला का एक अभिन्न अंग हैं,परिचालन सुरक्षा सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैंइस खंड में प्रणाली के भीतर उनके कार्यों और जिम्मेदारियों की रूपरेखा दी गई है। बोर्ड आपातकालीन अति गति और सिंक्रनाइज़ेशन सुरक्षा के लिए आवश्यक संकेत प्रदान करने के लिए स्वतंत्र रूप से काम करता है।

विशेषताएं:
- वीपीआरओ प्रणाली का अवलोकन: तीन बार रिडंडेंट बोर्डों से मिलकर, वीपीआरओ आपातकालीन ट्रिप फ़ंक्शन के लिए प्राथमिक नियंत्रण तंत्र के रूप में कार्य करता है।यह TREx टर्मिनलों के माध्यम से ट्रिप सोलेनोइड्स के संचालन का समन्वय करता हैइस उपधारा में वीपीआरओ प्रणाली की कार्यक्षमताओं और विन्यास का परिचय दिया गया है।
- सुरक्षा प्रणाली की संरचना: सुरक्षा प्रणाली, जिसमें तीन बार रिडंडेंट बोर्ड होते हैं, टरबाइन नियंत्रण प्रणाली से एक अलग मॉड्यूल में स्वायत्त रूप से काम करता है।इस उपखंड में ट्रेक्स टर्मिनलों के माध्यम से ट्रिप सोलेनोइड्स के साथ बोर्डों की व्यवस्था और इंटरकनेक्शन का वर्णन किया गया है, रिडंडेंसी और विश्वसनीयता पर जोर देते हुए।
- ट्रेक्स टर्मिनलों की भूमिकाः ट्रेक्स टर्मिनलों, जिनमें ट्रेग, ट्रेल और ट्रेस शामिल हैं, सुरक्षा प्रणाली के भीतर ट्रिप सोलेनोइड्स के नियंत्रण को सुविधाजनक बनाते हैं।यह उपधारा TREx टर्मिनलों के कार्यों और कनेक्शन को स्पष्ट करती है, टरबाइन संचालन की सुरक्षा और अखंडता सुनिश्चित करने में उनकी भूमिका पर प्रकाश डालते हुए।
- वीपीआरओ की आपातकालीन यात्रा कार्यक्षमताः यह आपातकालीन स्थिति में त्वरित प्रतिक्रिया सुनिश्चित करने के लिए आपातकालीन यात्रा कार्यक्षमता प्रदान करने की महत्वपूर्ण भूमिका निभाता है।इस उपखंड में ट्रिप सोलेनोइड्स को समन्वयित करने और आपातकालीन अति वेग सुरक्षा और स्टॉप कार्यों को लागू करने में वीपीआरओ के संचालन का विवरण है.
- ट्रिप सोलेनोइड्स का नियंत्रण: TREx और TRPx टर्मिनलों के बीच तीन ट्रिप सोलेनोइड्स तक कनेक्ट किए जा सकते हैं। यह उपखंड ट्रिप सोलेनोइड्स के विन्यास और संचालन की व्याख्या करता है।उनके संचालन के लिए आवश्यक वोल्टेज प्रदान करने में TREx और TRPx टर्मिनलों की भूमिका पर जोर देना.
- मतदान तंत्र और रिले नियंत्रण: वीपीआरओ एक परिष्कृत मतदान तंत्र के माध्यम से ट्रेग बोर्ड पर 12 रिले का उपयोग करके ट्रिप सोलेनोइड के संचालन को नियंत्रित करता है।यह उपखंड मतदान प्रक्रिया और रिले नियंत्रण का वर्णन करता है, आपातकालीन यात्रा कार्यों में अतिरेक और विश्वसनीयता सुनिश्चित करना।
- विस्तार की संभावनाएं: यह प्रणाली एक दूसरे ट्रेग बोर्ड के एकीकरण के साथ विस्तार की अनुमति देती है, जिसे वीपीआरओ से जे4 तक चलाया जा सकता है।इस उपखंड में कार्यक्षमता और अतिरेक को बढ़ाने के लिए प्रणाली के विस्तार और अतिरिक्त घटकों के एकीकरण की क्षमता का पता लगाया गया है।.
स्थापनाः
- जनरेटर और बस संभावित ट्रांसफार्मर, एनालॉग इनपुट और थर्मोकपल्स का वायरिंगः जनरेटर और बस संभावित ट्रांसफार्मर, एनालॉग इनपुट,और TPRO बोर्ड पर पहले टर्मिनल ब्लॉक के लिए थर्मोकपल्सयह कदम आवश्यक सेंसर और इनपुट को सिस्टम में एकीकृत करने के लिए महत्वपूर्ण है, जिससे जनरेटर और बस मापदंडों की सटीक निगरानी और नियंत्रण संभव हो सके।
- चुंबकीय गति पिकअप का कनेक्शनः अगला, चुंबकीय गति पिकअप को TPRO बोर्ड पर दूसरे टर्मिनल ब्लॉक से कनेक्ट करें।ये पिकअप घूर्णन मशीन की गति को मापने में महत्वपूर्ण भूमिका निभाते हैं, निगरानी और नियंत्रण उद्देश्यों के लिए महत्वपूर्ण प्रतिक्रिया प्रदान करता है।
- एनालॉग इनपुट का विन्यासः सिस्टम आवश्यकताओं के अनुसार एनालॉग इनपुट को विन्यस्त करने के लिए जेपी1ए और जेपी1बी जंपर को समायोजित करें।ये जंपर तीन एनालॉग इनपुट में से पहले पर या तो एक 4-20 mA या वोल्टेज इनपुट का चयन करने के लिए अनुमति देते हैं, सेंसर एकीकरण और सिग्नल प्रसंस्करण में लचीलापन प्रदान करता है।
- सत्यापन और परीक्षणः एक बार वायरिंग और विन्यास पूरा हो जाने के बाद, टीपीआरओ प्रणाली का गहन सत्यापन और परीक्षण करें।और सेंसर और इनपुट की कार्यक्षमतायह चरण यह सुनिश्चित करता है कि प्रणाली अपेक्षित रूप से काम करे और प्रदर्शन आवश्यकताओं को पूरा करे।
- नियंत्रण प्रणाली के साथ एकीकरण: टीपीआरओ प्रणाली को समग्र नियंत्रण वास्तुकला के साथ एकीकृत करें, जिससे अन्य प्रणाली घटकों के साथ निर्बाध संचार और अन्तरक्रियाशीलता सुनिश्चित हो सके।इसमें नियंत्रण कक्षों से जुड़ना शामिल हो सकता है, डेटा अधिग्रहण प्रणाली, या SCADA।
- कमीशनिंग और कैलिब्रेशन: सेंसरों को कैलिब्रेट करके, ऑपरेटिंग पैरामीटर सेट करके और अलार्म थ्रेशोल्ड को कॉन्फ़िगर करके टीपीआरओ सिस्टम को कमीशनिंग करें।प्रणाली के प्रदर्शन और विश्वसनीयता को मान्य करने के लिए विभिन्न परिचालन स्थितियों में कठोर परीक्षण करना.
ऑपरेशन:
- गति संकेतों की आपूर्तिः टरबाइन की आपातकालीन अति-गति (ईओएस) सुरक्षा के लिए वीपीआरओ प्रणाली को गति संकेतों की आपूर्ति का महत्वपूर्ण कार्य करता है।ये संकेत संभावित खतरनाक अति गति स्थितियों का पता लगाने और प्रतिक्रिया देने के लिए महत्वपूर्ण हैंटरबाइन संचालन की सुरक्षा सुनिश्चित करना।
- जनरेटर सिग्नल का प्रावधानः गति संकेतों के अतिरिक्त, यह बैकअप सिंक्रनाइज़ेशन चेक सुरक्षा के लिए जनरेटर संकेत प्रदान करता है। ये संकेत सिंक्रनाइज़ेशन दोषों का पता लगाने में सक्षम बनाते हैं।,यह सुनिश्चित करना कि टरबाइन स्थिर और कुशल संचालन के लिए ग्रिड या अन्य बिजली स्रोतों के साथ समन्वित रहे।
- एनालॉग इनपुटों का प्रबंधन: टीपीआरओ तीन एनालॉग वर्तमान इनपुट से लैस है, जो विभिन्न निगरानी और सुरक्षा उद्देश्यों की सेवा करते हैं।इन इनपुट का उपयोग गैस टरबाइनों पर निकास गैस के अधिक तापमान की निगरानी जैसे कार्यों के लिए किया जाता है।, अति ताप की समस्याओं के प्रारंभिक पता लगाने और रोकथाम के लिए महत्वपूर्ण डेटा प्रदान करता है।
- थर्मोकपल इनपुट का प्रबंधन: प्रणाली में नौ थर्मोकपल इनपुट भी शामिल हैं, जो मुख्य रूप से गैस टरबाइनों पर निकास अति-तापमान संरक्षण के लिए समर्पित हैं।ये इनपुट तापमान के स्तर की सटीक निगरानी करने में सक्षम हैंटरबाइन को संभावित क्षति से बचाने के लिए तापमान की असामान्यताओं के मामले में शीघ्र हस्तक्षेप की अनुमति देता है।
- विद्युत आपूर्ति व्यवस्थाः वीपीआरओ तीन एनालॉग इनपुट ट्रांसमीटरों को ऊर्जा देने के लिए टीपीआरओ को 28 वी डीसी बिजली की आपूर्ति करता है। यह एनालॉग इनपुट उपप्रणाली के निरंतर संचालन को सुनिश्चित करता है,महत्वपूर्ण मापदंडों की सटीक और विश्वसनीय निगरानी को सक्षम करना.
- वीपीआरओ के साथ सहयोग: टीपीआरओ और वीपीआरओ टरबाइन प्रणाली की व्यापक सुरक्षा और नियंत्रण सुनिश्चित करने के लिए एक साथ काम करते हैं। जबकि टीपीआरओ महत्वपूर्ण संकेत और इनपुट प्रदान करता है,वीपीआरओ आवश्यक शक्ति और समन्वय कार्य प्रदान करता हैसुरक्षा प्रणाली का निर्बाध एकीकरण और संचालन सुनिश्चित करता है।
