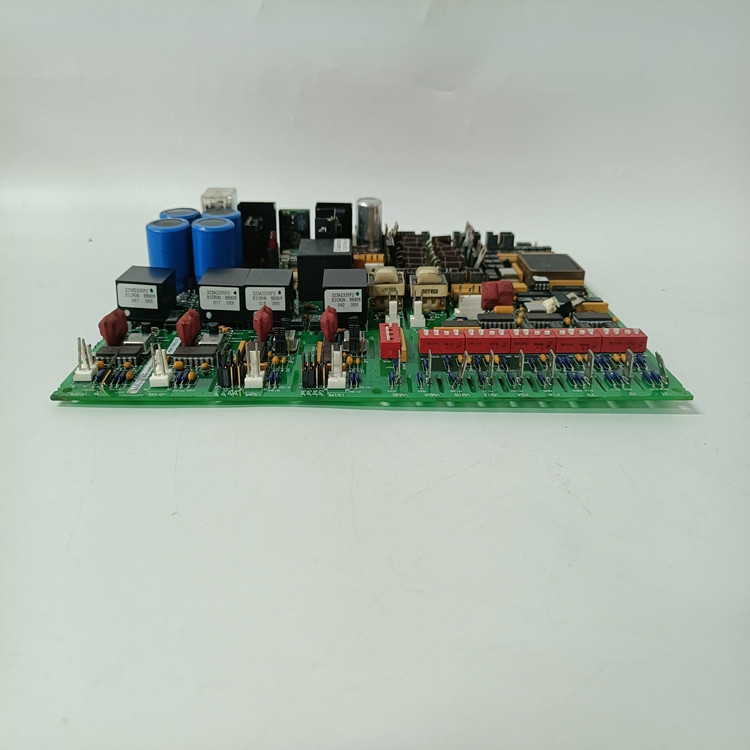

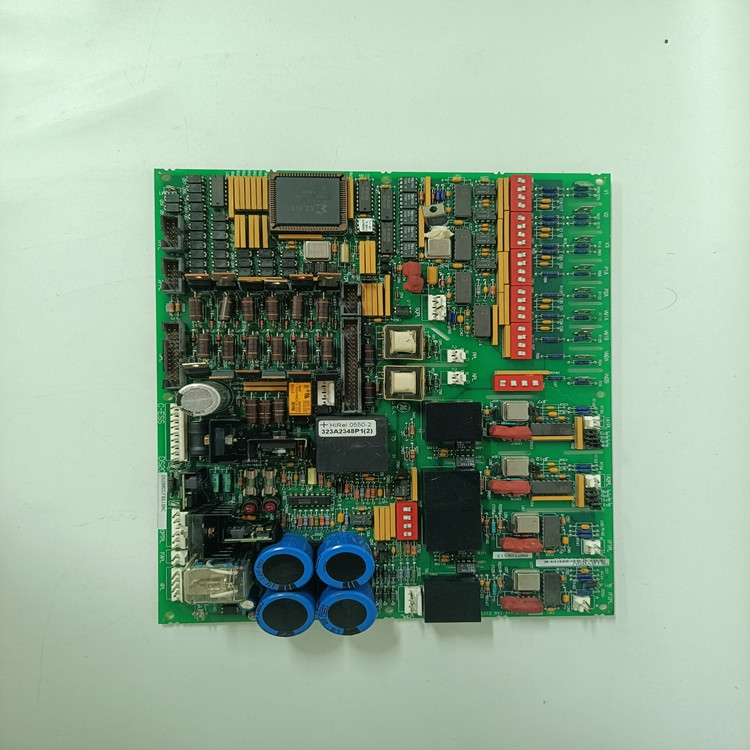

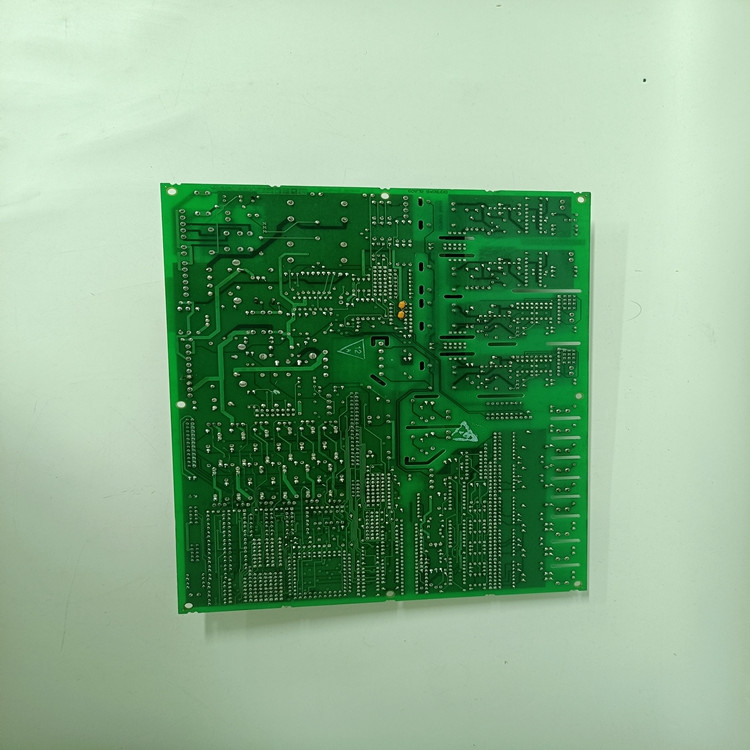

उत्पाद: GE DS200LDCCH1AGA ड्राइव कंट्रोल/LAN कम्युनिकेशंस बोर्ड

विवरण

जनरल इलेक्ट्रिक ने DS200LDCCH1AGA कार्ड को ड्राइव कंट्रोल और लोकल एरिया नेटवर्क (LAN) कम्युनिकेशंस बोर्ड के रूप में संचालित करने के लिए विकसित किया। यह कार्ड GE ब्रांड DIRECTO-MATIC 2000 ड्राइव और उत्तेजक के साथ संगत प्रतिस्थापन ड्राइव बोर्ड की मार्क V श्रृंखला में रखा गया है। ड्राइव में स्थापित होने पर बोर्ड ड्राइव के लिए ड्राइव और I/O नियंत्रण कार्यों की एक श्रृंखला प्रदान करता है।

DS200LDCCH1AGA संचार कार्ड में चार माइक्रोप्रोसेसर ऑनबोर्ड हैं। ड्राइव को फीड किए गए पांच अलग-अलग बस प्रकारों को स्वीकार करने के लिए एक LAN कंट्रोल प्रोसेसर (LCP) उपलब्ध है। एनालॉग और डिजिटल I/O रूपांतरणों को संसाधित करने के लिए एक ड्राइव कंट्रोल प्रोसेसर (DCP) भी उपलब्ध है।

DCP परिधीय I/O उपकरणों जैसे एनकोडर और टाइमर को नियंत्रित और परिवर्तित करने में भी सक्षम है। ड्राइव को भेजे गए डिजिटल I/O को संसाधित करने के लिए एक मोटर कंट्रोल प्रोसेसर (MCP) प्रदान किया गया है। यदि गणनाओं के लिए अतिरिक्त प्रसंस्करण शक्ति की आवश्यकता होती है जिसे DCP प्रदान नहीं कर सकता है, तो सह-मोटर प्रोसेसर (CMP) इन कार्यों को पूरा करने के लिए आवश्यक अतिरिक्त शक्ति प्रदान करेगा। बोर्ड सिस्टम प्रोग्रामिंग और नैदानिक ​​उद्देश्यों के लिए उपयोग किए जाने वाले एक अल्फ़ान्यूमेरिक कीबोर्ड के साथ पूरा होता है।

DS200LDCCH1AGA जनरल इलेक्ट्रिक द्वारा विकसित एक LAN संचार सर्किट बोर्ड है। इसका उपयोग GE EX2000 एक्साइटेशन और DC2000 उत्पाद लाइनों में किया जाता है और यह एक उन्नत 7-लेयर सर्किट बोर्ड है जो अनिवार्य रूप से EX2000 और DC2000 का दिमाग है। बोर्ड द्वारा प्रदान किए गए प्राथमिक कार्यों में ऑपरेटर इंटरफेस, LAN संचार, ड्राइव और मोटर प्रोसेसिंग और ड्राइव रीसेट शामिल हैं।

इसमें कई ऑनबोर्ड विशेषताएं शामिल हैं जिनमें एक माइक्रोप्रोसेसर नियंत्रित LAN (लोकल एरिया नेटवर्क) संचार, नियंत्रित ड्राइव और मोटर प्रोसेसिंग, ऑपरेटर इंटरफेस और पूर्ण ड्राइव रीसेट शामिल हैं। बोर्ड पर चार माइक्रोप्रोसेसर हैं, जो इसे I/O और ड्राइव नियंत्रण की व्यापक कवरेज प्रदान करते हैं। ड्राइव कंट्रोल प्रोसेसर बोर्ड पर स्थिति U1 के रूप में स्थित है और यह एकीकृत I/O परिधीय प्रदान करता है, जो टाइमर और डिकोडर जैसी क्षमताएं प्रदान करता है। दूसरा एक मोटर कंट्रोल प्रोसेसर है जिसे बोर्ड पर U21 के रूप में पहचाना जाता है। मोटर कंट्रोल सर्किटरी और I/O (एनालॉग और डिजिटल) संचार इस प्रोसेसर के साथ उपलब्ध हैं। U35 सह-मोटर प्रोसेसर का स्थान है। केवल तभी उपयोग किया जाता है जब अतिरिक्त प्रसंस्करण की आवश्यकता होती है, यह खंड उन्नत गणित करने के लिए काम करता है जिसकी गणना MCP नहीं कर सकता है।

बोर्ड पर पाया जाने वाला अंतिम प्रोसेसर स्थिति U18 में LAN कंट्रोल प्रोसेसर है। इस प्रोसेसर द्वारा पांच बस सिस्टम (DLAN+, DLAN, जीनियस, CPL, और C-बस) स्वीकार किए जाते हैं। एक उपयोगकर्ता इंटरफेस सिस्टम एक संलग्न अल्फ़ान्यूमेरिक कीपैड के साथ उपलब्ध है जो उपयोगकर्ताओं को सिस्टम सेटिंग्स और निदान देखने और समायोजित करने की अनुमति देता है।
