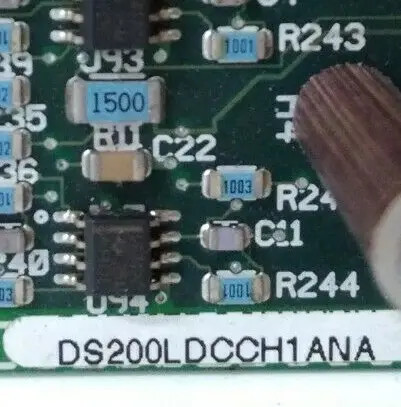

उत्पाद:DS200LDCCH1ANA जनरल इलेक्ट्रिक ड्राइव कंट्रोल/LAN कम्युनिकेशन बोर्ड

विवरण

जीई ड्राइव कंट्रोल/LAN कम्युनिकेशंस बोर्ड DS200LDCCH1ANA में कई माइक्रोप्रोसेसर हैं जो ड्राइव, मोटर और I/O कार्यों के लिए नियंत्रण प्रदान करते हैं।यह LAN नेटवर्क के लिए नियंत्रण भी प्रदान करता हैजीई ड्राइव कंट्रोल/एलएएन कम्युनिकेशंस बोर्ड DS200LDCCH1ANA चार माइक्रोप्रोसेसरों से भरा हुआ है और प्रत्येक माइक्रोप्रोसेसर को एक अलग कार्य सौंपा गया है।

एक माइक्रोप्रोसेसर ड्राइव नियंत्रण प्रसंस्करण प्रदान करता है। एक माइक्रोप्रोसेसर मोटर नियंत्रण प्रसंस्करण प्रदान करता है। एक माइक्रोप्रोसेसर सह-मोटर प्रसंस्करण प्रदान करता है।और एक माइक्रोप्रोसेसर LAN नियंत्रण प्रसंस्करण प्रदान करता है.

यदि बोर्ड ठीक से कार्य नहीं कर रहा है या यह अधिकतम प्रदर्शन से कम प्रदान करता है, तो आप बोर्ड पर एक नरम रीसेट करना चाह सकते हैं।एक हार्ड रीसेट है जब बिजली की आपूर्ति बाधित है और बोर्ड फिर से शुरू करना होगाजब संभव हो तो इससे बचना चाहिए और यह केवल तभी होना चाहिए जब ड्राइव में खराबी हो या कोई ऐसी स्थिति हो जिससे ड्राइव अप्रत्याशित रूप से बंद हो जाए। उदाहरण के लिए,यदि एक अधिभार स्थिति होती है ड्राइव स्वचालित रूप से घटकों और मोटर की रक्षा के लिए बंद हो जाएगा.

बोर्ड को पुनः आरंभ करने के लिए बेहतर विकल्प एक नरम रीसेट है। यह तब होता है जब बोर्ड में बिजली मौजूद रहती है और इसका उपयोग दोषों को साफ करने के लिए किया जाता है।रीसेट करने का एक तरीका बोर्ड पर रीसेट बटन दबाना हैकेवल एक योग्य व्यक्ति को ही ऐसा करना चाहिए क्योंकि ड्राइव में बिजली मौजूद है और विद्युत शॉक या जलने का खतरा है।इसके लिए सेवा प्रदाता को बोर्ड कैबिनेट तक पहुंचने और रीसेट बटन दबाने की आवश्यकता हैलगभग 5 सेकंड के लिए बटन दबाएं, फिर बटन को छोड़ दें।

DS200LDCCH1ANA जनरल इलेक्ट्रिक द्वारा विकसित एक लैन संचार सर्किट बोर्ड है।इसका उपयोग GE EX2000 उत्तेजना और DC2000 उत्पाद लाइनों में किया जाता है और यह एक उन्नत 7-परत सर्किट बोर्ड है जो अनिवार्य रूप से EX2000 और DC2000 का मस्तिष्क हैबोर्ड द्वारा प्रदान किए जाने वाले प्राथमिक कार्यों में ऑपरेटर इंटरफ़ेस, लैन संचार, ड्राइव और मोटर प्रसंस्करण और ड्राइव रीसेट शामिल हैं।इसमें माइक्रोप्रोसेसर नियंत्रित लैन (लोकल एरिया नेटवर्क) संचार सहित कई ऑनबोर्ड सुविधाएं शामिल हैं, नियंत्रित ड्राइव और मोटर प्रसंस्करण, ऑपरेटर इंटरफ़ेस और पूर्ण ड्राइव रीसेट। बोर्ड पर चार माइक्रोप्रोसेसर हैं, जो इसे I/O और ड्राइव नियंत्रण की व्यापक कवरेज प्रदान करते हैं।

ड्राइव नियंत्रण प्रोसेसर बोर्ड पर स्थिति U1 के रूप में स्थित है और यह एकीकृत I/O परिधीय उपकरण प्रदान करता है, जो टाइमर और डिकोडर जैसी क्षमताएं प्रदान करता है।दूसरा एक मोटर नियंत्रण प्रोसेसर है जिसे बोर्ड पर U21 के रूप में पहचाना जाता हैइस प्रोसेसर के साथ मोटर नियंत्रण सर्किट और I/O (एनालॉग और डिजिटल) संचार उपलब्ध हैं। U35 सह-मोटर प्रोसेसर का स्थान है।केवल तब प्रयोग किया जाता है जब अतिरिक्त प्रसंस्करण की आवश्यकता होती है, यह खंड उन्नत गणित करने के लिए काम करता है जिसे एमसीपी गणना नहीं कर सकता है।

बोर्ड पर पाया गया अंतिम प्रोसेसर स्थिति U18 में LAN नियंत्रण प्रोसेसर है। इस प्रोसेसर द्वारा पांच बस सिस्टम (DLAN+, DLAN, Genius, CPL, और C-bus) स्वीकार किए जाते हैं।एक उपयोगकर्ता इंटरफ़ेस प्रणाली एक संलग्न अल्फ़ान्यूमेरिक कीपैड के साथ उपलब्ध है जो उपयोगकर्ताओं को सिस्टम सेटिंग्स और निदान को देखने और समायोजित करने की अनुमति देता है.
