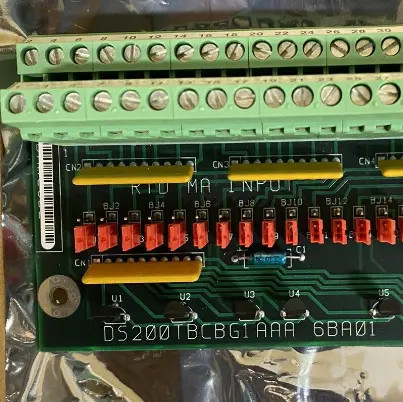

The DS200TBCBG1AAA is a Termination Analog Card in the GE Speedtronic Mark V LM series of turbine control systems and can be mounted within a Mark V turbine control cabinet with other I/O control boardsइन बोर्डों के कैबिनेट के भीतर चार खंड हैं जिनमें एक I/O नियंत्रण खंड के भीतर कुल 9 स्लॉट हैं।

टीबीसीबी बोर्ड आमतौर पर 5 छोटे बोर्डों की एक श्रृंखला के नीचे बड़े स्लॉट में से एक लेता है।इस बोर्ड को टर्मिनेशन मॉड्यूल आरटीडी और 4-20 एमए इनपुट (टीबीसीबी) भी कहा जाता है और आर5 कोर के भीतर कार्य करता हैइसका मुख्य कार्य प्राप्त इनपुट सिग्नल का उपयोग करके उन्हें टीसीसीबी बोर्ड पर प्रसारित करना है जहां वे बोर्ड पर लिखे जाते हैं।इसमें विशिष्ट हार्डवेयर कॉन्फ़िगरेशन हैं जिन्हें स्थापना प्रक्रिया में सेटअप करने की आवश्यकता है.

बीजे1 से बीजे22 इनपुट सिग्नल को डीसीओएम से कनेक्ट करने की आवश्यकता है। बीजे23 से बीजे30 इनपुट सिग्नल हैं जहां सिग्नल 15-22 को 0-1mA वर्तमान रेंज में परिवर्तित किया जाता है।सामान्य इनपुट सिग्नल में से कुल आठ में 0-1 mA इनपुट सिग्नल में परिवर्तित होने की क्षमता है.

DS200TBCBG1A टरबाइन नियंत्रण प्रणालियों की जीई स्पीडट्रॉनिक मार्क वी एलएम श्रृंखला में एक टर्मिनेशन एनालॉग कार्ड है।यह बोर्ड अब अपने मूल निर्माता द्वारा समर्थित नहीं है और कभी कभी खोजने के लिए मुश्किल हो गया है.

DS200TBCBG1A को अन्य I/O कंट्रोल बोर्डों के साथ एक Mark V टरबाइन कंट्रोल कैबिनेट के अंदर माउंट किया जा सकता है। कैबिनेट के अंदर इन बोर्डों के चार खंड हैं।एक I/O नियंत्रण खंड के भीतर कुल 9 स्लॉट हैं और TBCB बोर्ड आमतौर पर 5 छोटे बोर्डों की एक श्रृंखला के नीचे बड़े स्लॉट में से एक लेता है.

DS200TBCBG1A को एक टर्मिनेशन मॉड्यूल RTD और 4-20 mA इनपुट (TBCB) भी कहा जाता है। यह बोर्डयह बोर्ड इनपुट सिग्नल का उपयोग करता है जो इसे प्राप्त होता है उन्हें टीसीसीबी बोर्ड पर भेजने के लिए जहां वे बोर्ड पर लिखे जाते हैं। टीसीसीबी बोर्ड भी बोर्ड के भीतर स्थित हैकुल आठ नियमित इनपुट सिग्नल 0-1 mA इनपुट सिग्नल में परिवर्तित होने की क्षमता रखते हैं।

DS200TBCBG1A में कोई विशिष्ट सॉफ़्टवेयर नहीं है जिसे कॉन्फ़िगर करने की आवश्यकता है लेकिन इसमें हार्डवेयर कॉन्फ़िगरेशन हैं। BJ1 से BJ22 इनपुट सिग्नल को DCOM से कनेक्ट करने की आवश्यकता है।BJ23 से BJ30 इनपुट सिग्नल हैं जहां सिग्नल 15-22 0-1mA वर्तमान रेंज में परिवर्तित कर रहे हैं.

DS200TBCBG1A के लिए इनपुट सिग्नल की विशिष्ट स्थापना के बारे में अधिक जानकारी के लिए कृपया निर्देश पुस्तिका GEH-6353B देखें।
