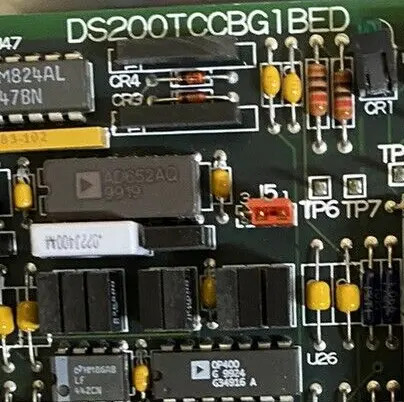

GE I/O TC2000 एनालॉग बोर्ड DS200TCCBG1BED में एक 80196 माइक्रोप्रोसेसर और कई PROM मॉड्यूल हैं। इसमें एक एलईडी और 2 50-पिन कनेक्टर भी शामिल हैं।एलईडी बोर्ड के साइड दृश्य से दिखाई देता है50 पिन कनेक्टर्स के लिए आईडी जेसीसी और जेडीडी हैं। माइक्रोप्रोसेसर पीआरओएम मॉड्यूल पर प्रसंस्करण निर्देशों और फर्मवेयर का उपयोग करता है।जब आप प्रतिस्थापन बोर्ड स्थापित करते हैं तो आगे के प्रोग्रामिंग या फर्मवेयर अपडेट की आवश्यकता नहीं है. सभी कि आवश्यक है पुराने बोर्ड से PROM मॉड्यूल स्थानांतरित करने के लिए प्रतिस्थापन बोर्ड पर सॉकेट है. उस तरह से, आप ड्राइव गतिविधि फिर से शुरू कर सकते हैं और पता है कि प्रसंस्करण एक ही हो जाएगा.

आपको रिबन केबल्स को रिप्लेसमेंट बोर्ड पर एक ही कनेक्टर में फिर से जोड़ना होगा। यह 50 पिन रिबन केबल्स और 34 पिन रिबन केबल्स दोनों पर लागू होता है।क्योंकि वहाँ हैं 5 34-पिन कनेक्टर्स, वहाँ एक मौका है कि आप गलत कनेक्टर्स में रिबन केबल कनेक्ट हो सकता है। वहाँ भी एक मौका है कि गलत कनेक्टर्स में 50 पिन कनेक्टर्स कनेक्ट करने के लिए है।सभी कनेक्टर कनेक्टर आईडी है और यहां तक कि अगर प्रतिस्थापन बोर्ड एक नया संस्करण है, कनेक्टर आईडी समान होंगे।

आप पा सकते हैं कि प्रतिस्थापन बोर्ड पर घटकों विभिन्न स्थानों पर हैं और कि घटकों अलग दिखते हैं। व्यापक उत्पाद परीक्षण के कारण,संस्करणों के बीच संगतता बनाए रखी जाती है और प्रतिस्थापन बोर्ड दोषपूर्ण बोर्ड के समान प्रसंस्करण परिणाम प्रदान करेगा. रिबन केबलों को नए बोर्ड पर एक ही कनेक्टर में प्लग करें और पुराने बोर्ड को नए बोर्ड में मैप करने के लिए कनेक्टर आईडी का उपयोग करें.

जनरल इलेक्ट्रिक I/O TC2000 एनालॉग बोर्ड DS200TCCBG1B में एक 80196 माइक्रोप्रोसेसर और कई PROM मॉड्यूल होते हैं। इसमें एक एलईडी और 2 50-पिन कनेक्टर भी होते हैं।एलईडी बोर्ड के साइड दृश्य से दिखाई देता है. 50-पिन कनेक्टर के लिए आईडी जेसीसी और जेडीडी हैं। बोर्ड भी 3 जंपर्स के साथ भरा हुआ है। जंपर्स की सतह पर आईडी मुद्रित हैं। आईडी जेपी 1, जेपी 2 और जेपी 3 हैं।

जब मूल बोर्ड ड्राइव में स्थापित किया जाता है, तो इंस्टॉलर ड्राइव की आवश्यकताओं को सबसे अच्छा पूरा करने के लिए बोर्ड को कॉन्फ़िगर करता है।जंपर जंपर की स्थिति को बदलकर विन्यास मानों को सेट करने के लिए इंस्टॉलर को सक्षम करते हैं. जंपर्स की डिफ़ॉल्ट स्थिति का प्रयोग अधिकतर परिस्थितियों में किया जाता है और इसके लिए इंस्टॉलर को कोई और कार्रवाई करने की आवश्यकता नहीं होती है।कुछ स्थितियों में इंस्टॉलर बोर्ड के साथ उपलब्ध मुद्रित जानकारी में उपलब्ध जानकारी के आधार पर जंपर की स्थिति बदलता है.

3-पिन जंपर में, जंपर एक समय में 2 पिन को कवर करता है। उदाहरण के लिए, जंपर पिन 1 और 2 या पिन 2 और 3 को कवर कर सकता है। जंपर को स्थानांतरित करने के लिए,अपने अंगूठे और उंगली के साथ जंपर पकड़ो और इसे पिन से खींचो. फिर, नए पिन के साथ जंपर संरेखित करें और इसे स्थिति में स्लाइड करें. कुछ जंपर बोर्ड को कॉन्फ़िगर करने के लिए उपयोग नहीं किए जाते हैं और केवल एक समर्थित स्थिति है.इस मामले में वैकल्पिक स्थिति का उपयोग उत्पाद परीक्षण के लिए निर्माता द्वारा एक विशेष सर्किट या समारोह का परीक्षण करने के लिए किया जाता है.
