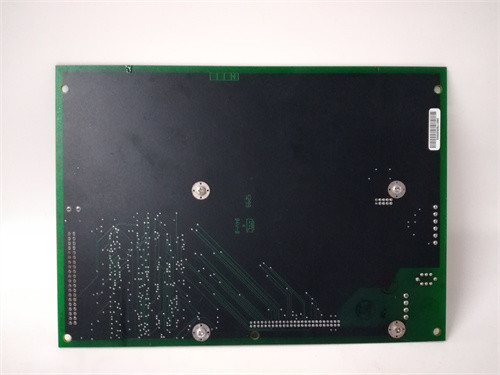

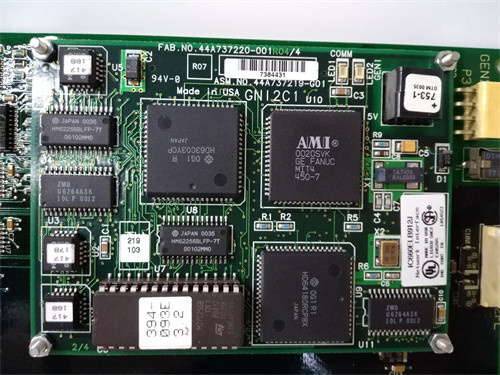

DS200DDTBG1A एक LCI सहायक I/O टर्मिनल बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा जीई स्पीडट्रॉनिक कंट्रोल सिस्टम में प्रयुक्त मार्क वी सीरीज के हिस्से के रूप में निर्मित और डिजाइन किया गया है।DS200DDTB बोर्ड (DDTB) सहायक I/O संकेतों के सिस्टम कनेक्शन के लिए एक उच्च वोल्टेज टर्मिनल बोर्ड हैबोर्ड एक DS200ADMA (ADMA) एनालॉग-टू-डिजिटल मॉड्यूल पुत्री बोर्ड से जुड़ा होता है जो DS200DSPC (DSPC) डिजिटल सिग्नल प्रोसेसर नियंत्रण बोर्ड पर लगाया जाता है।उच्च घनत्व कनेक्टर और एक रिबन केबल डीडीटीबी को एडीएमए बोर्ड से जोड़ता हैडीडीटीबी के लिए बिजली एडीएमए बोर्ड द्वारा प्रदान की जाती है। डीडीटीबी सिग्नल कंडीशनिंग, स्केलिंग, बफरिंग,और अलगाव कठोर वातावरण प्रणाली स्तर के संकेतों को डीएसपीसी बोर्ड के डिजिटल सिग्नल प्रोसेसर (डीएसपी) के लिए सुलभ बनाने के लिएडीडीटीबी टर्मिनलों से उच्च वोल्टेज संकेतों, संपर्क I/O, वर्तमान माप (कम स्तर के हॉल-प्रभाव उपकरणों के माध्यम से) या उच्च-प्रवाह सीटी से बाहरी वायरिंग कनेक्शन जुड़े जा सकते हैं।DDTB बोर्ड के G1 और G2 संस्करण हैंG2 में G1 की कुछ कार्यक्षमताएं नहीं हैं और जहां लागू हो, वहां इसका उल्लेख किया गया है।

विशेषताएं:

उच्च वोल्टेज एसी इनपुटःउच्च वोल्टेज एसी संकेतों के लिए कनेक्शन के लिए दो अलग-अलग इनपुट हैं। ये एक चरण-डाउन ट्रांसफार्मर, निष्क्रिय फ़िल्टरिंग,और एक बफर ADMA बोर्ड के VCO इनपुट के लिए ±5 V पीक-टू-पीक सिग्नल प्रदान करने के लिए (693 V rms पर लागू)इन इनपुट में एक अलग स्क्रू टर्मिनल ब्लॉक होता है जो 1000 वी पीक ट्रांजिट के लिए रेटेड और पृथक होता है।

उच्च वर्तमान सिग्नल इनपुटःवर्तमान सेंसर प्रतिरोधों के साथ छह इनपुट हैं जो ±5 एम्पियर निरंतर वर्तमान संकेतों के लिए उपयुक्त हैं (सीटी इनपुट के लिए अभिप्रेत हैं) ।ये अंतर से बफर किए जाते हैं और सामान्य मोड वोल्टेज के ±12 वी को सहन कर सकते हैंप्रत्येक इनपुट को फ़िल्टर और स्केल किया जाता है। इन इनपुटों में एक पेंच प्रकार का टर्मिनल ब्लॉक होता है और वोल्टेज सर्ज से संरक्षित होते हैं।

निम्न वर्तमान सिग्नल इनपुटःवर्तमान संवेदक प्रतिरोधों के साथ तीन इनपुट हैं जो ±0.224 एएमपी निरंतर वर्तमान संकेतों के लिए उपयुक्त हैं (एलईएम वर्तमान ट्रांसड्यूसर संकेतों के लिए अभिप्रेत हैं) ।ये अंतर से बफर किए जाते हैं और सामान्य मोड वोल्टेज के ±12 वी को सहन कर सकते हैंप्रत्येक इनपुट को फ़िल्टर और स्केल किया जाता है। इन इनपुटों में एक पेंच प्रकार का टर्मिनल ब्लॉक होता है और वोल्टेज सर्ज से संरक्षित होते हैं।

4-20 एमए करंट लूप इनपुटः4-20 एमए वर्तमान लूप इनपुट संकेतों के लिए रिसीवर के रूप में सीटी या एलईएम इनपुट चैनलों में से दो को फिर से असाइन करने के प्रावधान हैं। यह वैकल्पिक असाइनमेंट कुछ जंपर को रीसेट करके किया जाता है।इनपुट प्रतिरोध 192 ओम है और एनालॉग इनपुट को ऑफसेट किया जाता है ताकि 0 एमए नकारात्मक पूर्ण पैमाने और 20 एमए सकारात्मक पूर्ण पैमाने का उत्पादन करता हैओपन लूप का पता लगाने और इनपुट सामान्यीकरण सॉफ्टवेयर द्वारा प्रबंधित किया जाता है।

निर्दिष्ट वोल्टेज इनपुट: एडीएमए बोर्ड पर एक एनालॉग वीसीओ इनपुट को फ़ीड करने के लिए एक अंतर इनपुट वोल्टेज एम्पलीफायर प्रदान किया गया है। इस एम्पलीफायर का लाभ 1/2 है जिससे ±10 वी इनपुट सिग्नल रेंज की अनुमति मिलती है।इन इनपुट एक पेंच प्रकार के टर्मिनल ब्लॉक है और वोल्टेज वृद्धि से संरक्षित कर रहे हैं.

4-20 एमए वर्तमान आउटपुटःदो एनालॉग आउटपुट भी 4-20 एमए वर्तमान लूप आउटपुट संकेतों के लिए समर्थन प्रदान करने के लिए वर्तमान स्रोत आउटपुट बफर चलाते हैं।दोनों वोल्टेज और वर्तमान आउटपुट हर समय सक्रिय हैं और उनके संबंधित आउटपुट टर्मिनलों के लिए तारों द्वारा व्यक्तिगत रूप से या एक साथ इस्तेमाल किया जा सकता है4-20 एमए ड्राइवर में एक प्रतिवर्तन और लाभ चरण होता है जिससे एडीएमए बोर्ड से +5 वी इनपुट के कारण आउटपुट 4 एमए और -5 वी इनपुट के कारण आउटपुट 20 एमए का उत्पादन होता है।ओपन लूप डिटेक्शन के साथ भ्रम से बचने के लिए एक आउटपुट 0 mA का उत्पादन करने की अनुमति नहीं है.
