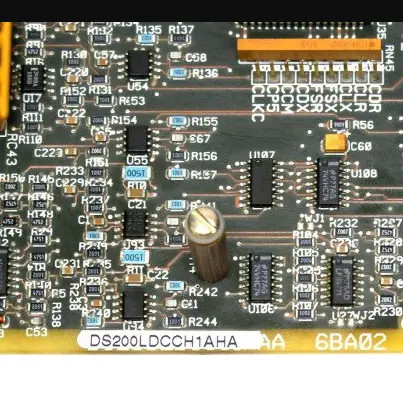

DS200LDCCH1AHA कार्ड को जनरल इलेक्ट्रिक द्वारा ड्राइव नियंत्रण और LAN (लोकल एरिया नेटवर्क) संचार बोर्ड के रूप में निर्मित किया गया था।यह कार्ड कई DIRECTO-MATIC 2000 उत्तेजक और ड्राइव में स्थापित करने के लिए उपयुक्त है. स्थापित होने पर कार्ड मेजबान ड्राइव को कई I/O नियंत्रण और ड्राइव फ़ंक्शन सेवाएं प्रदान करता है।

चार माइक्रोप्रोसेसर DS200LDCCH1AHA संचार बोर्ड पर स्थित हैं। कार्ड पर एक लैन नियंत्रण प्रोसेसर (LCP) है जो पांच अलग-अलग बस सिस्टम को स्वीकार करने में सक्षम है।कार्ड में एक ड्राइव कंट्रोल प्रोसेसर (डीसीपी) भी शामिल है जिसका उपयोग एनालॉग और डिजिटल आई/ओ सिग्नल दोनों को परिवर्तित करने के लिए किया जाता हैडीसीपी का उपयोग कनेक्टेड परिधीय उपकरणों जैसे एन्कोडर और टाइमर से आने वाले आई/ओ सिग्नल को परिवर्तित करने के लिए भी किया जा सकता है।

डिजिटल I/O सिग्नल आमतौर पर मोटर कंट्रोल प्रोसेसर (MCP) के साथ संसाधित होते हैं। यदि MCP को भेजे गए सिग्नल को संसाधित करने के लिए अतिरिक्त शक्ति की आवश्यकता होती है,सह-मोटर प्रोसेसर (सीएमपी) इस के लिए अतिरिक्त बोर्ड शक्ति प्रदान करेगाउपयोगकर्ता संलग्न अल्फ़ान्यूमेरिक प्रोग्रामिंग कीपैड के माध्यम से बोर्ड डायग्नोस्टिक्स और त्रुटि कोड तक आसानी से पहुँच सकते हैं।

DS200LDCCHAHA एक LAN संचार सर्किट बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा विकसित किया गया है।इसका उपयोग GE EX2000 उत्तेजना और DC2000 उत्पाद लाइनों में किया जाता है और यह एक उन्नत 7-परत सर्किट बोर्ड है जो अनिवार्य रूप से EX2000 और DC2000 का मस्तिष्क हैबोर्ड द्वारा प्रदान किए जाने वाले प्राथमिक कार्यों में ऑपरेटर इंटरफ़ेस, लैन संचार, ड्राइव और मोटर प्रसंस्करण और ड्राइव रीसेट शामिल हैं।इसमें माइक्रोप्रोसेसर नियंत्रित लैन (लोकल एरिया नेटवर्क) संचार सहित कई ऑनबोर्ड सुविधाएं शामिल हैं, नियंत्रित ड्राइव और मोटर प्रसंस्करण, ऑपरेटर इंटरफ़ेस और पूर्ण ड्राइव रीसेट। बोर्ड पर चार माइक्रोप्रोसेसर हैं, जो इसे I/O और ड्राइव नियंत्रण की व्यापक कवरेज प्रदान करते हैं।ड्राइव नियंत्रण प्रोसेसर बोर्ड पर स्थित है के रूप में स्थिति U1 और यह एकीकृत I / O परिधीय प्रदान करता है, टाइमर और डिकोडर जैसी क्षमताएं प्रदान करता है। दूसरा एक मोटर नियंत्रण प्रोसेसर है जिसे बोर्ड पर U21 के रूप में पहचाना जाता है।इस प्रोसेसर के साथ मोटर नियंत्रण सर्किट और I/O (एनालॉग और डिजिटल) संचार उपलब्ध हैं. U35 सह-मोटर प्रोसेसर का स्थान है। केवल जब अतिरिक्त प्रसंस्करण की आवश्यकता होती है, इस खंड का उपयोग उन्नत गणित करने के लिए किया जाता है जो एमसीपी गणना नहीं कर सकता है।

बोर्ड पर पाया गया अंतिम प्रोसेसर स्थिति U18 में LAN नियंत्रण प्रोसेसर है। इस प्रोसेसर द्वारा पांच बस सिस्टम (DLAN+, DLAN, Genius, CPL, और C-bus) स्वीकार किए जाते हैं।एक उपयोगकर्ता इंटरफ़ेस प्रणाली एक संलग्न अल्फ़ान्यूमेरिक कीपैड के साथ उपलब्ध है जो उपयोगकर्ताओं को सिस्टम सेटिंग्स और निदान को देखने और समायोजित करने की अनुमति देता है.
