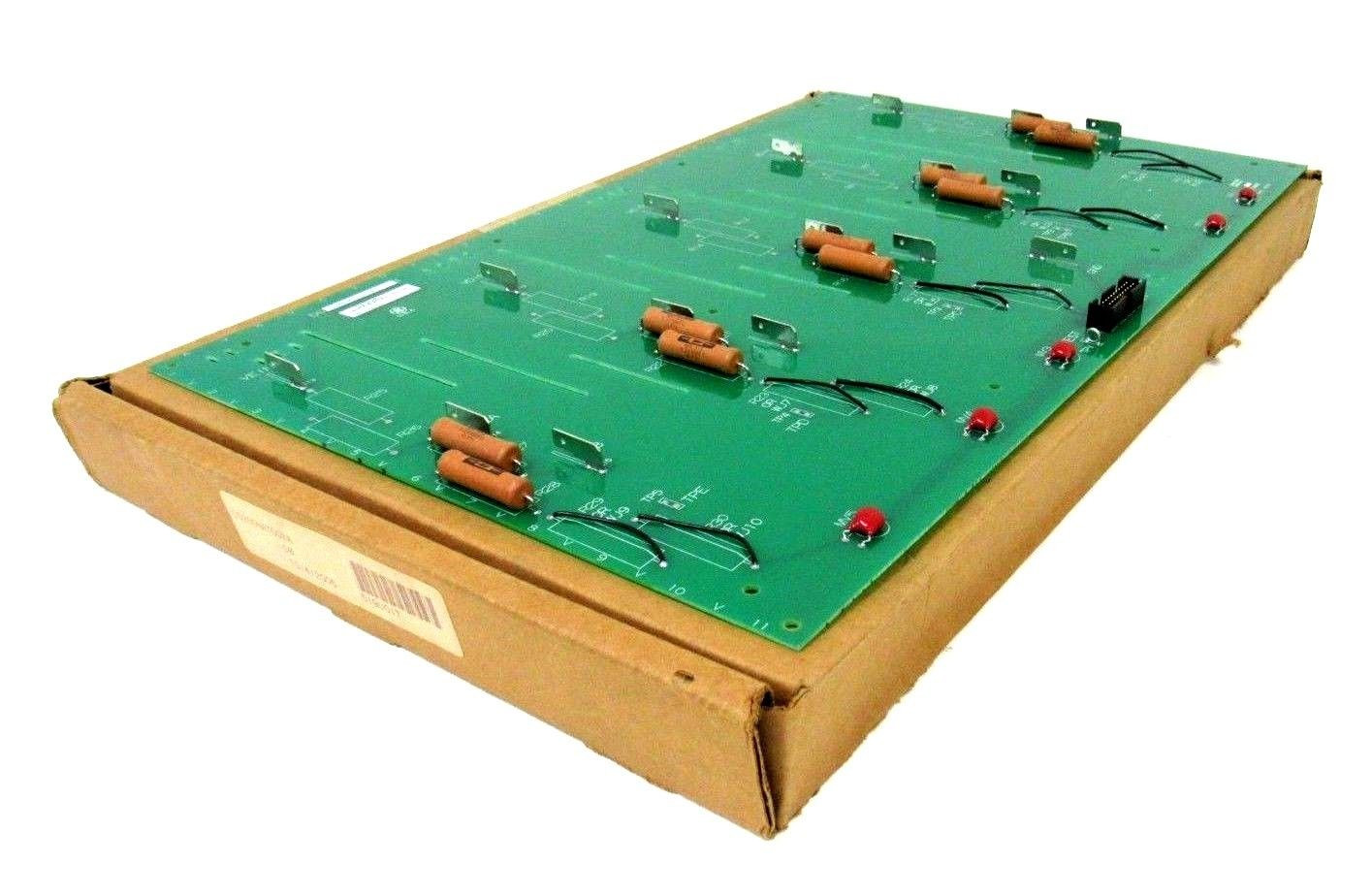

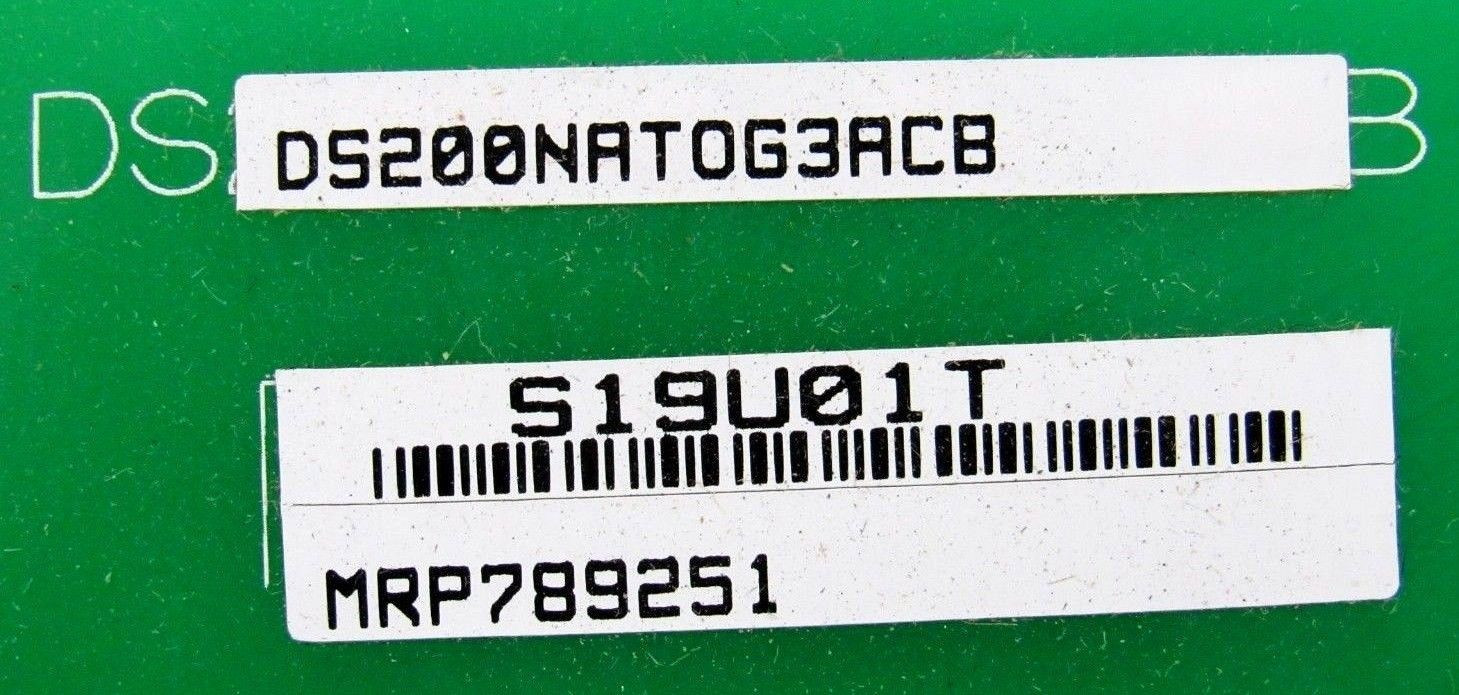

उत्पाद:DS200NATOG3ACB जनरल इलेक्ट्रिक सर्किट बोर्ड

DS200NATOG3ACB एक वोल्टेज फीडबैक स्केलिंग बोर्ड है जिसे GE द्वारा विकसित किया गया है।यह जीई स्पीडट्रॉनिक मार्क वी नियंत्रण प्रणाली का हिस्सा है। यह एक एससीआर (सिलिकॉन नियंत्रित रेक्टिफायर) पुल से वोल्टेज फीडबैक का प्रबंधन और स्केल करता है।इसका प्राथमिक कार्य एससीआर पुल द्वारा उत्पादित एसी और डीसी वोल्टेज दोनों को कम करना है, जो सटीक फीडबैक माप के लिए आवश्यक है।

विशेषताएं

• यह बोर्ड एससीआर ब्रिज द्वारा उत्पन्न उच्च वोल्टेज के आयाम को ऐसे स्तर तक कम करके काम करता है जिसे नियंत्रण प्रणाली द्वारा सुरक्षित और सटीक रूप से संसाधित किया जा सकता है।यह मंदता सुनिश्चित करती है कि एससीआर पुल से फीडबैक संकेत सटीक और विश्वसनीय हैं.
• यह बोर्ड अपनी कम करने की भूमिका के अलावा नियंत्रण प्रणाली के अन्य महत्वपूर्ण घटकों के साथ एकीकृत होता है। यह गेट वितरण और स्थिति बोर्ड के साथ सहयोग करता है,जो एससीआर पुल के संचालन के लिए आवश्यक गेट इंपल्स और स्थिति संकेतों के वितरण का प्रबंधन करता हैबोर्ड एक वीएमई बैकप्लेन के साथ भी इंटरफेस करता है, जो सिस्टम एकीकरण के लिए आवश्यक कनेक्टिविटी और संचार मार्ग प्रदान करता है।
• एससीआर ब्रिज वोल्टेज को कम करके और गेट वितरण बोर्ड और वीएमई बैकप्लेन के साथ मिलकर काम करके,बोर्ड सुनिश्चित करता है कि वोल्टेज प्रतिक्रिया सटीक रूप से स्केल की जाती है और नियंत्रण प्रणाली में प्रभावी ढंग से एकीकृत होती हैयह विद्युत प्रणाली की समग्र स्थिरता और प्रदर्शन में योगदान देता है।

इनपुट

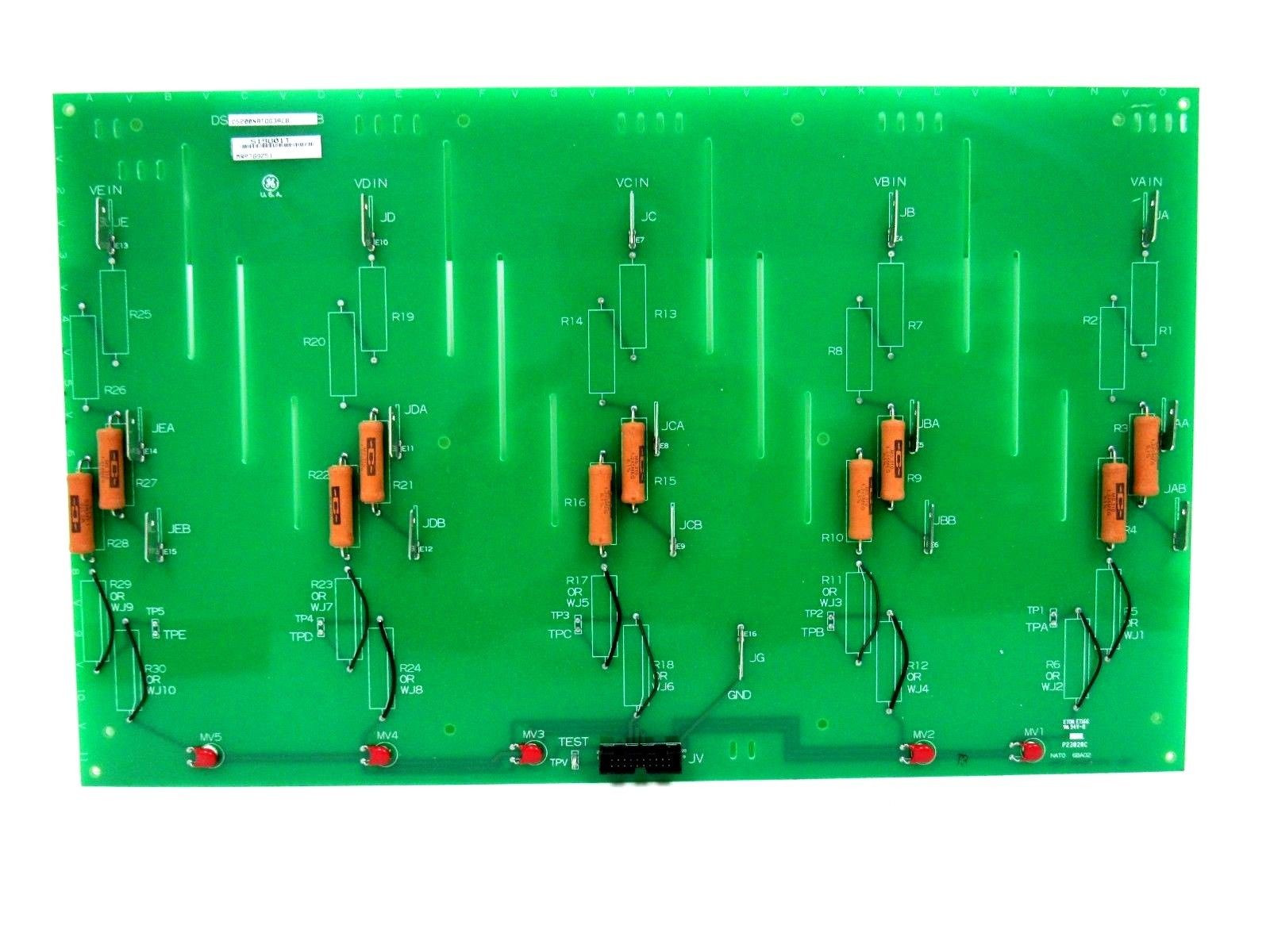

• बोर्ड को सटीक प्रतिरोधकों के पांच समान श्रृंखला-संबद्ध स्ट्रिंग्स के साथ डिज़ाइन किया गया है। ये स्ट्रिंग्स विशेष रूप से विभिन्न प्रकार के वोल्टेज इनपुट को संभालने के लिए व्यवस्थित हैं।
• एससीआर ब्रिज के तीनों एसी चरणों में से प्रत्येक के लिए एक स्ट्रिंग समर्पित है, साथ ही सकारात्मक और नकारात्मक डीसी बस वोल्टेज के लिए एक स्ट्रिंग भी है।
• प्रत्येक प्रतिरोधक स्ट्रिंग को विभिन्न इनपुट वोल्टेज को संभालने के लिए इनपुट स्टिक कनेक्टर और वायर जंपर के संयोजन के माध्यम से कॉन्फ़िगर किया जा सकता है।
• बोर्ड में तीन अलग-अलग इनपुट स्टब कनेक्टर और दो वायर जंपर उपलब्ध हैं, जो इनपुट वोल्टेज को पांच विशिष्ट स्तरों तक कम करने की अनुमति देते हैंः 6900 वोल्ट, 4200 वोल्ट, 3300 वोल्ट,2200 वोल्ट, या 1200 वोल्ट। यह विन्यास यह सुनिश्चित करता है कि बोर्ड को विभिन्न वोल्टेज आवश्यकताओं और परिचालन स्थितियों को समायोजित करने के लिए अनुकूलित किया जा सकता है।

आउटपुट

• पांच प्रतिरोधक तारों के आउटपुट को एक एकल 20-पिन रिबन हेडर में समेकित किया जाता है।यह रिबन हेडर नियंत्रण प्रणाली के भीतर अन्य घटकों के साथ इंटरफेस के लिए प्राथमिक कनेक्शन बिंदु के रूप में कार्य करता है. एक 20-पिन रिबन हेडर का उपयोग करके, नाटो बोर्ड कुशलता से एक सामंजस्यपूर्ण आउटपुट इंटरफ़ेस में सभी पांच स्ट्रिंगों से स्केलेड वोल्टेज संकेतों को चैनल करता है,अन्य प्रणाली तत्वों के साथ एकीकरण को आसान बनाना.
• आउटपुट सिग्नल की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए, प्रत्येक आउटपुट एक धातु ऑक्साइड वैरिस्टोर (एमओवी) से लैस है।एमओवी अत्यधिक वोल्टेज स्थितियों के खिलाफ प्रणाली की रक्षा में एक महत्वपूर्ण भूमिका निभाता है. यदि आउटपुट रिबन सर्किट बाधित है जबकि इनपुट वोल्टेज अभी भी मौजूद है, MOV clamping और वोल्टेज को सीमित करने के लिए कार्य करता है,ऐसे स्तरों तक बढ़ने से रोकना जो संभावित रूप से प्रणाली या अन्य जुड़े घटकों को नुकसान पहुंचा सकते हैंयह सुरक्षा उपाय आउटपुट संकेतों की अखंडता बनाए रखने में मदद करता है और यह सुनिश्चित करता है कि प्रणाली सुरक्षित वोल्टेज मापदंडों के भीतर काम करे।
• भार प्रतिरोधक, जो सटीक वोल्टेज माप और सिग्नल स्केलिंग के लिए आवश्यक है, बोर्ड पर स्थित नहीं है। इसके बजाय यह गेट वितरण और स्थिति बोर्ड पर स्थित है।यह डिजाइन विकल्प बोर्ड को वोल्टेज मंदीकरण और स्केलिंग के अपने प्राथमिक कार्य पर ध्यान केंद्रित करने की अनुमति देता है, जबकि गेट वितरण और स्थिति बोर्ड पर स्थित भार प्रतिरोधक, कमजोर संकेतों को मापने योग्य वोल्टेज मानों में परिवर्तित करता है।यह व्यवस्था नाटो बोर्ड की कार्यक्षमता को सुव्यवस्थित करने में मदद करती है और व्यापक नियंत्रण प्रणाली के साथ प्रभावी एकीकरण सुनिश्चित करती है।.

डब्ल्यूओसी के पास मार्क वी स्पेयर के सबसे बड़े स्टॉक हैं और हम आपकी दोषपूर्ण स्पेयर को वारंटी के साथ मरम्मत कर सकते हैं।नियंत्रण की दुनियाहमारी विशेषज्ञ टीम महत्वपूर्ण स्पेयर पार्ट्स से संबंधित आपकी तत्काल जरूरतों का समर्थन करने के लिए चौबीसों घंटे उपलब्ध है, हमसे संपर्क करें।
