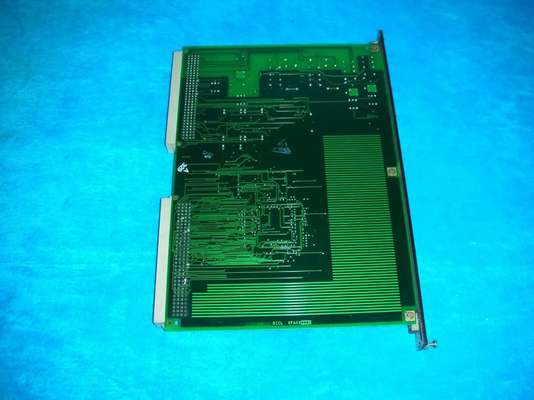

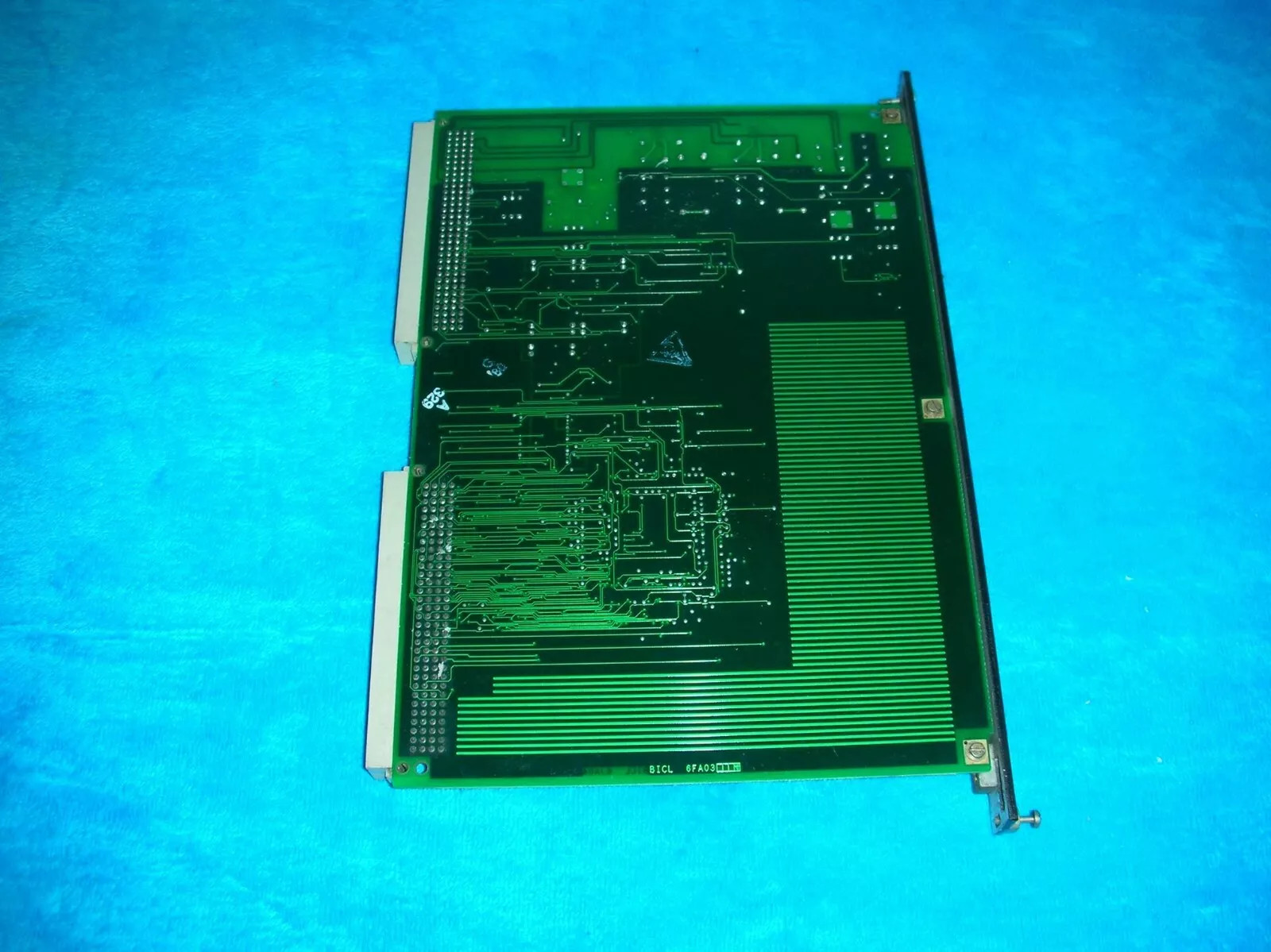

उत्पाद:IS200BICLH1AFD GE IGBT ड्राइव/सोर्स ब्रिज इंटरफेस बोर्ड

विवरण

IS200BICLH1AFD एक सर्किट बोर्ड घटक है जो जनरल इलेक्ट्रिक द्वारा उनकी स्पीडट्रॉनिक मार्क VI प्रणाली के हिस्से के रूप में बनाया गया है।एमकेवीआई को औद्योगिक भाप या गैस टरबाइनों के प्रबंधन के लिए जीई द्वारा डिजाइन किया गया था और इसमें विंडोज-आधारित ऑपरेटिंग सिस्टम से ईथरनेट और डीसीएस संचार शामिल थेबाद के कई स्पीडट्रॉनिक सिस्टम (मार्क IV आगे) की तरह, मार्क VI को तापमान, गति जैसे महत्वपूर्ण नियंत्रणों के लिए ट्रिपल-रेडंडेंट मॉड्यूलर सुरक्षा क्षमता के साथ डिज़ाइन किया गया है,अति वेग, और कंपन।

IS200BICLH1AFD एक IGBT ड्राइव/सोर्स ब्रिज इंटरफेस बोर्ड के रूप में कार्य करता है। यह अपने P1 और P2 कनेक्टरों का उपयोग करके VME प्रकार के रैक में प्लग करता है, जो बोर्ड पर केवल दो कनेक्टर हैं।

IS200BICLH1AFD में बोर्ड आईडी और संशोधन जानकारी के लिए 1024 बिट सीरियल मेमोरी डिवाइस है। बोर्ड को चार रिले, चार आरटीडी (थर्मल डिटेक्शन के लिए,) के साथ ही विभिन्न एकीकृत सर्किट, ट्रांजिस्टर, कैपेसिटर और प्रतिरोधक। बोर्ड की सामने की शीट दो पेंच माउंट के माध्यम से जुड़ी होती है और रिक्त होती है।

IS200BICLH1A एक IGBT ड्राइव/सोर्स ब्रिज इंटरफेस बोर्ड (BICL) है जिसे GE द्वारा इनोवेशन सीरीज के लिए बनाया गया है।

IS200BICLH1A का उद्देश्य एक नवाचार श्रृंखला ड्राइव और ब्रिज व्यक्तित्व इंटरफ़ेस बोर्ड (BPIA, BPIB, या SCNV) के बीच मध्यस्थता करना है, जो उनके बीच प्राथमिक इंटरफ़ेस है।इस बोर्ड में परिवेश और पुल तापमान की निगरानी करने की क्षमता हैइसमें पीडब्ल्यूएम गति नियंत्रण और सिस्टम दोष प्रदर्शन के साथ एक इंटरफ़ेस है।इस बोर्ड में एक 1024-बिट सीरियल मेमोरी है जो आमतौर पर बोर्ड के संशोधन और पहचान के बारे में जानकारी से लैस है.

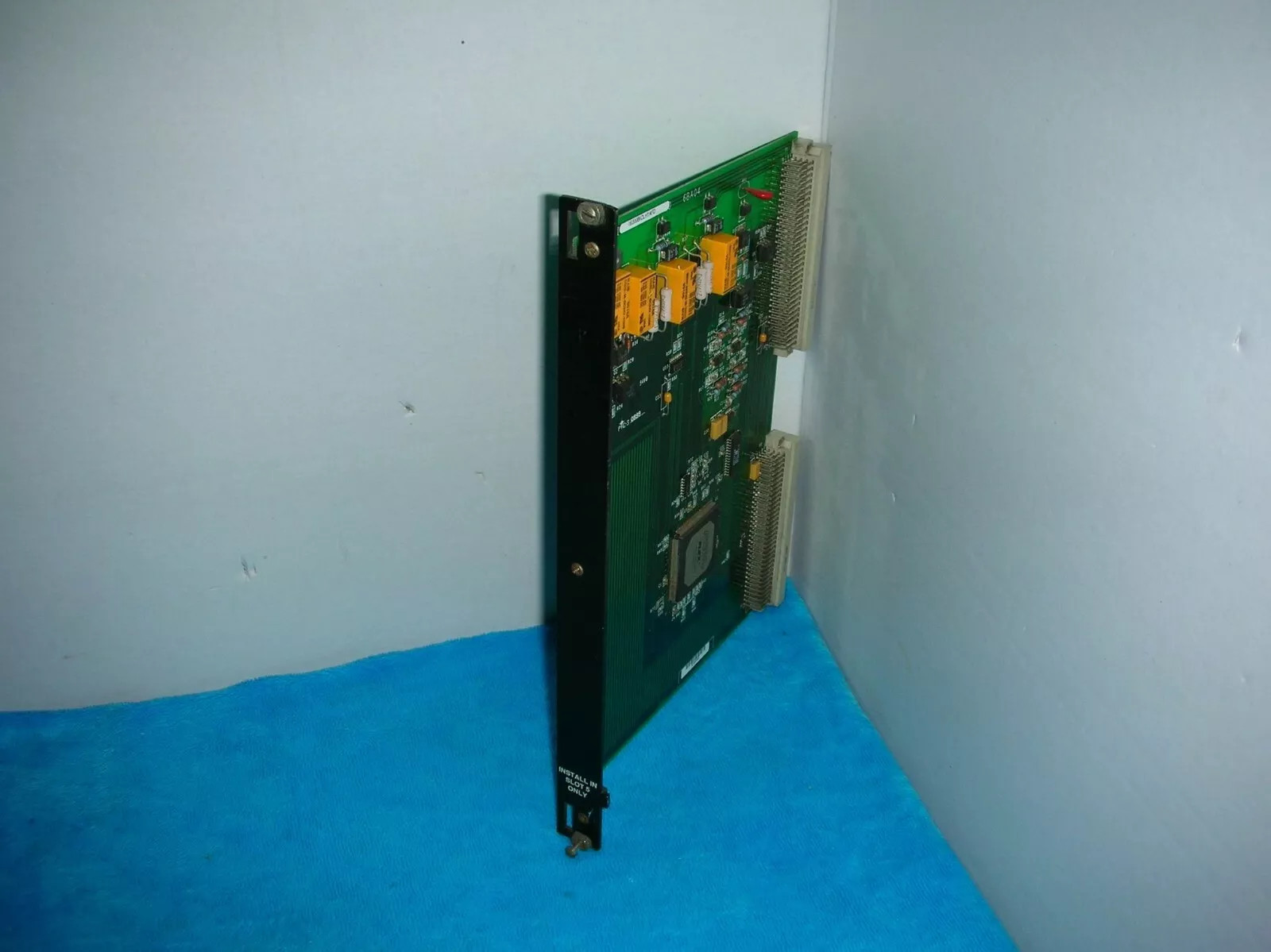

IS200BICLH1A के पास एक लगभग खाली फेसप्लेट है जिस पर एक लेबल लिखा है कि उस पर केवल स्लॉट 5 में इंस्टॉल करें।चेहरे प्लेट पर दो ब्रैकेट है कि स्थापित करने और एक वीएमई प्रकार रैक से कार्ड को हटाने में मदद कर सकते हैं. ब्रैकेट के बगल में दो शिकंजा हैं जो कार्ड को रैक पर और अधिक सुरक्षित करने में मदद करते हैं। हालांकि वास्तविक पीसीबी पर कई आंतरिक घटक हैं। वहाँ 73 प्रतिरोधक, 31 संधारित्र, 3 डायोड,15 एकीकृत सर्किट, 4 रिले, एक धातु ऑक्साइड वैरिस्टोर, और 3 ट्रांजिस्टर। बोर्ड के दाहिने किनारे पर दो पी 1 और पी 2 पिन कनेक्टर हैं जो आईएस 200 बीआईसीएलएच 1 ए को कार्ड रैक असेंबली से जोड़ते हैं।
