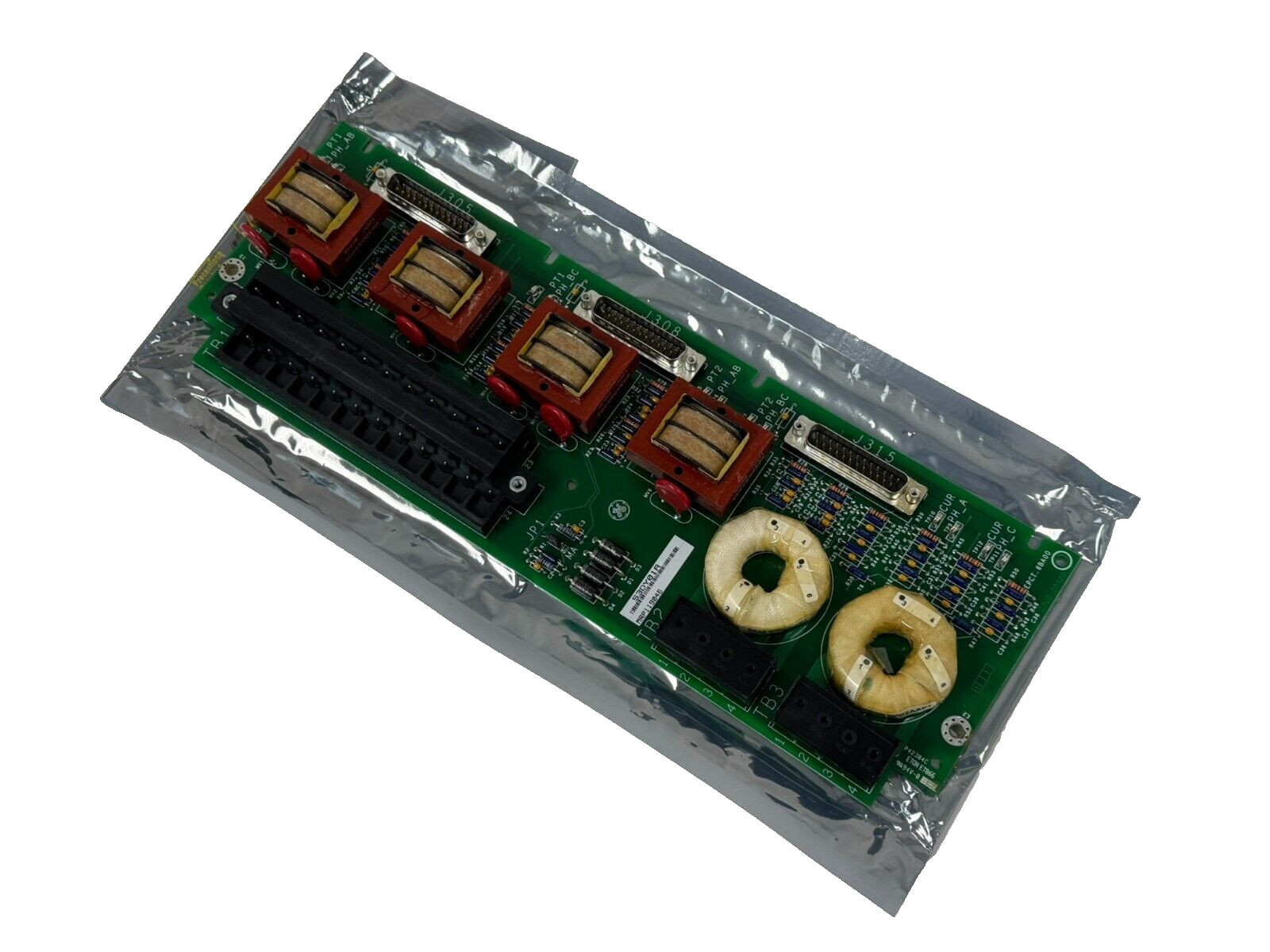

IS200EPCTG1AAA उत्तेजक PT/CT टर्मिनल बोर्ड

विवरण

IS200EPCTG1AAA GE द्वारा विकसित एक Exciter PT/CT (EPCT) टर्मिनल बोर्ड हैयह EX2100 उत्तेजना प्रणाली का हिस्सा है।उत्तेजक पीटी/सीटी (ईपीसीटी) टर्मिनल बोर्ड एक अपरिहार्य घटक के रूप में कार्य करता है जिसे विशेष रूप से अलगाव ट्रांसफार्मर के माध्यम से जनरेटर वोल्टेज और वर्तमान के महत्वपूर्ण माप को संभालने के लिए डिज़ाइन किया गया हैयह बोर्ड दो 3-चरण जनरेटर संभावित ट्रांसफार्मर (पीटी) वोल्टेज इनपुट और दो जनरेटर करंट ट्रांसफार्मर (सीटी) इनपुट को एकीकृत करता है, जो 1 ए या 5 ए के वर्तमान विकल्प प्रदान करता है।अलगाव ट्रांसफार्मर से सभी आउटपुट संकेत कुशलता से EMIO बोर्ड के लिए केबल कर रहे हैंइसके अतिरिक्त, ईपीसीटी एक एकल एनालॉग इनपुट को समायोजित करता है, जो या तो वोल्टेज या वर्तमान इनपुट को स्वीकार करने में सक्षम है।उच्चतम विश्वसनीयता की मांग करने वाले अनुप्रयोगों के लिए, यह प्रणाली तीन ईपीसीटी बोर्डों को शामिल कर सकती है, जिससे रिडंडेंसी और सिस्टम की मजबूती सुनिश्चित होती है।

• बोर्ड की कार्यक्षमता में ग्राहक के संभावित ट्रांसफार्मर से जनरेटर वोल्टेज प्राप्त करना शामिल है, इन इनपुट को स्विच के माध्यम से टीबी1 में निर्देशित करना।यह सेटअप 12 AWG तार का उपयोग कर 1000 फीट तक के केबल लंबाई की अनुमति देता हैपीटी इनपुट, जो आमतौर पर 115 वी आरएमएस और 50/60 हर्ट्ज की आवृत्ति पर काम करते हैं, संभावित विद्युत असामान्यताओं के खिलाफ सुरक्षा सुनिश्चित करने के लिए फ्यूज किए जाते हैं।
• बोर्ड के भीतर, दो अलगाव ट्रांसफार्मर प्रभावी रूप से तीन तारों के खुले डेल्टा वोल्टेज माप को निष्पादित करते हैं, जो 115 वी आरएमएस इनपुट से 1.533 वी आरएमएस का आउटपुट उत्पन्न करते हैं।सीटी से दो जनरेटर करंट इनपुट गैर-प्लग करने योग्य टर्मिनल ब्लॉक से जुड़े हुए हैं, टीबी2 और टीबी3। प्रत्येक वर्तमान ट्रांसफार्मर में एक 0-1 ए आरएमएस वाइंडिंग और एक 0-5 ए आरएमएस वाइंडिंग होती है, जिसमें से केवल एक ईपीसीटी से वायर्ड होती है। ट्रांसफार्मर से बोर्ड तक केबल की लंबाई 1000 फीट तक बढ़ सकती है,विश्वसनीय ट्रांसमिशन के लिए #10 AWG तक के तार गेज को समायोजित करना.
• इसमें चार वोल्टेज परीक्षण बिंदु (TP9-12) शामिल हैं, जो जनरेटर वर्तमान अलगाव ट्रांसफार्मर के माध्यमिक पक्ष के प्रत्येक पैर पर रणनीतिक रूप से स्थित हैं।यह ध्यान रखना महत्वपूर्ण है कि इन परीक्षण बिंदुओं को मापने के उपकरण के माध्यम से जमीन नहीं होना चाहिए.
• यह डिजाइन निर्णय सटीक माप सुनिश्चित करने और संभावित हस्तक्षेप को रोकने के लिए आवश्यक है जो माप की सटीकता को खतरे में डाल सकता है।
• बोर्ड का लेआउट, जैसा कि बोर्ड लेआउट में दिखाया गया है, घटकों की व्यवस्था को प्रदर्शित करता है। टी 1 से टी 6 वोल्टेज और वर्तमान अलगाव ट्रांसफार्मर को दर्शाता है,अपने संबंधित माप के लिए आवश्यक. टर्मिनल ब्लॉक TB1, दो शिकंजा द्वारा जगह में रखा, यदि आवश्यक हो तो हटाने के लिए डिज़ाइन किया गया है। हालांकि, टर्मिनल ब्लॉक TB2 और TB3 जानबूझकर तय हैं,एक संभावित सीटी खुले सर्किट स्थिति के खिलाफ एक सुरक्षात्मक उपाय के रूप में कार्य.
• एक सरल नियंत्रण सेटअप में, वोल्टेज सिग्नल J305 कनेक्टर के माध्यम से M1 नियंत्रक में स्थित EMIO बोर्ड के लिए निर्देशित कर रहे हैं। इसके विपरीत, एक अतिरिक्त नियंत्रण विन्यास में,इन संकेतों को वितरित कर रहे हैं, जो कनेक्टर J305, J308, और J315 से कनेक्शन की अनुमति देता है। बाद में, वे रिडंडेंसी और सिस्टम लचीलापन सुनिश्चित करने के लिए नियंत्रकों M1, M2, और C को प्रेषित किए जाते हैं।
• आठ वोल्टेज परीक्षण बिंदुओं (TP1-8) के माध्यम से माप की सुविधा प्रदान करता है, जो अलग-थलग ट्रांसफार्मर के द्वितीयक पक्ष के प्रत्येक पैर पर रणनीतिक रूप से स्थित हैं।ये परीक्षण बिंदु नैदानिक और परीक्षण उद्देश्यों के लिए सुविधाजनक पहुंच प्रदान करते हैं.
• प्रणाली में तीन 25-पिन उप-डी कनेक्टर शामिल हैं, अर्थात् J305, J308, और J315. ये कनेक्टर EBKP बैकप्लेन के लिए केबल कनेक्शन के लिए नामित हैं,ईएमआईओ बोर्ड के साथ निर्बाध संबंध को सक्षम करना, इस प्रकार सिस्टम कॉन्फ़िगरेशन के भीतर संचार और डेटा हस्तांतरण को सुविधाजनक बनाता है।
