उत्पाद:IS200EACFG3BAA उत्तेजक एसी फीडबैक कार्ड

विवरण

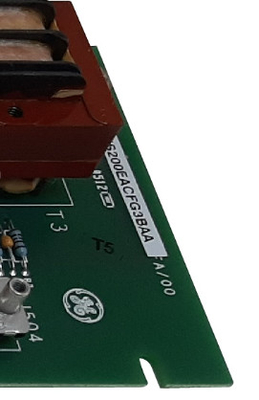

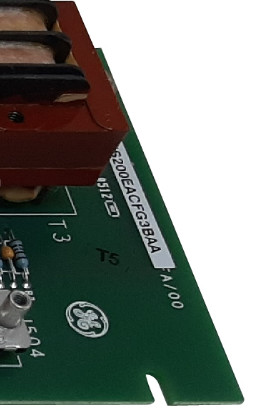

IS200EACFG3BAA GE द्वारा विकसित एक उत्तेजक एसी फीडबैक कार्ड हैयह EX2100 नियंत्रण प्रणाली का एक हिस्सा है। उत्तेजक एसी फीडबैक बोर्ड उत्तेजक स्थायी चुंबक जनरेटर (पीएमजी) एसी आपूर्ति वोल्टेज और वर्तमान को मापने के लिए जिम्मेदार है।ईएसीएफ (उत्तेजक एसी फीडबैक) बोर्ड उत्तेजक सहायक कैबिनेट के अंदर स्थित है.

उत्तेजक वोल्टेज माप

• G1 संस्करण: यह संस्करण 50 या 60 हर्ट्ज पर +20% की सहिष्णुता के साथ 480 V rms तक की नाममात्र सीमा के भीतर एक एकल तीन-चरण इनपुट वोल्टेज का समर्थन करता है।
• G2 संस्करण: G2 संस्करण को 50 या 60 हर्ट्ज पर +20% की सहिष्णुता के साथ 1000 V rms तक की नाममात्र सीमा के भीतर एक एकल तीन-चरण इनपुट वोल्टेज को संभालने के लिए डिज़ाइन किया गया है।
• बोर्ड के दोनों संस्करण संभावित ट्रांसफार्मर से लैस हैं जो अपने द्वितीयक आउटपुट से 1.6 V rms का नाममात्र आउटपुट वोल्टेज प्रदान करते हैं।वायु कोर धारा ट्रांसफार्मर का प्रयोग किया जाता है, 50 या 60 हर्ट्ज पर 0 से 0.8 वी आरएमएस के बीच एक नाममात्र माध्यमिक आउटपुट वोल्टेज प्रदान करता है।

स्थापना

• तैयारीः सहायक कैबिनेट का दरवाजा खोलें और यह सुनिश्चित करें कि आगे बढ़ने से पहले बिजली बंद होने की पुष्टि करने के लिए सभी विद्युत सर्किटों का परीक्षण किया जाए।
• केबलों को डिस्कनेक्ट करनाः सभी केबलों को बोर्ड से सावधानीपूर्वक डिस्कनेक्ट करें, निम्नलिखित चरणों का पालन सुनिश्चित करें-
  • यह सुनिश्चित करें कि सभी केबलों पर सही कनेक्टर नाम है, जैसा कि बोर्ड पर अंकित है, ताकि बाद में पुनः कनेक्ट करना आसान हो सके।
  • वोल्टेज इनपुट के लिए, वायरिंग को स्क्रू कनेक्टर TB1, TB2 और TB3 से डिस्कनेक्ट करें।
  • कॉइल इनपुट के लिए, TB4 पर वायरिंग को डिस्कनेक्ट करें।
• माउंटिंग हार्डवेयर को संभालनाः उपकरण में किसी भी माउंटिंग हार्डवेयर को गिरने से बचने के लिए सावधानी बरतें, क्योंकि इससे उपकरण क्षति या व्यक्तिगत चोट हो सकती है जब बिजली फिर से लागू की जाती है।
• बोर्ड को हटाना: बोर्ड को माउंट करने के लिए संलग्न करने वाले तीन शिकंजा को हटा दें और बोर्ड को उसकी स्थिति से सावधानीपूर्वक अलग करें।
• नया बोर्ड लगाना: नया बोर्ड उसी स्थिति में लगाएं जिसे हटाया गया है और पिछले चरण में हटाए गए तीन शिकंजा का उपयोग करके इसे मजबूती से स्टैंडऑफ पर लगाएं।
• केबल और तारों को पुनः जोड़ना: सभी केबल और तारों को नए बोर्ड से पुनः जोड़ें, यह सुनिश्चित करें कि वे ठीक से बैठे हों और लेबल के अनुसार जुड़े हों।यह चरण उचित कार्यक्षमता और कनेक्टिविटी बनाए रखने में मदद करता है.
• समापनः सभी कनेक्शन सत्यापित और सुरक्षित होने के बाद, प्रतिस्थापन प्रक्रिया को पूरा करने के लिए सहायक कैबिनेट दरवाजा बंद करें। यह प्रणाली की अखंडता और सुरक्षा सुनिश्चित करता है।
