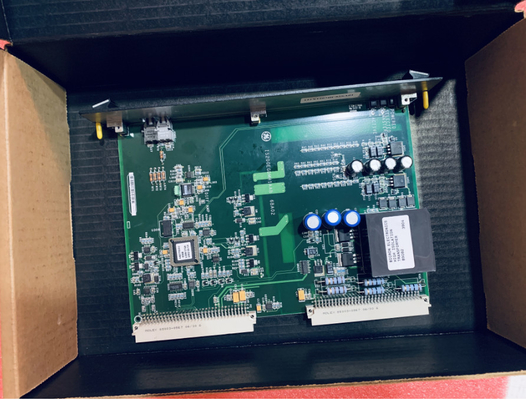

उत्पाद:IS200EGDMH1AFG उत्तेजक ग्राउंड डिटेक्टर मॉड्यूल

विवरण

IS200EGDMH1AFG एक उत्तेजक ग्राउंड डिटेक्टर मॉड्यूल है जिसे GE उत्तेजना नियंत्रण प्रणालियों में उपयोग किए जाने वाले EX2100 श्रृंखला के हिस्से के रूप में जनरल इलेक्ट्रिक द्वारा निर्मित और डिजाइन किया गया है।IS200EGDMH1 ग्राउंड डिटेक्शन मॉड्यूल EX2100 उत्तेजना नियंत्रण में प्रयोग किया जाता हैयह एक डबल स्लॉट, डबल हाइट (6U) फॉर्म फैक्टर बोर्ड है जो एक्सीटर पावर बैकप्लेन रैक (EPBP) में माउंट होता है।क्षेत्र ग्राउंड डिटेक्टर जमीन के लिए जनरेटर क्षेत्र सर्किट में किसी भी बिंदु के बीच क्षेत्र रिसाव-आयु प्रतिरोध का पता लगाता है, या तो एसी या डीसी पक्ष पर। एक सरल प्रणाली में एक ईजीडीएम होगा, और एक अतिरेक प्रणाली में तीन होंगे। ईजीडीएम के स्थान को चित्र 1 में दिखाया गया है।ग्राउंड सेंसर प्रतिरोधक के माध्यम से वोल्टेज का पता लगाता है और एक नौ कंडक्टर केबल के माध्यम से EGDM ((s) को संकेत भेजता हैएक्सएएम मॉड्यूल सहायक पैनल में स्थित हाई वोल्टेज मॉड्यूल में लगाया जाता है।

रिडंडेंट कंट्रोल में, तीन ईजीडीएम बोर्डों का सेट कंट्रोलर (सी), मास्टर 1 (एम1) और मास्टर 2 (एम2) के रूप में कॉन्फ़िगर किया जाता है।प्रत्येक EGDM के लिए विन्यास पी 2 कनेक्टर पर कार्यक्रम पिन का एक सेट द्वारा नियंत्रित किया जाता हैडीएसपीएक्स से, नियंत्रक रैक में ईआईएसबी के माध्यम से, ईजीडीएम सी को सूचना भेजी जाती है कि कौन सा मास्टर एटेंन्यूएटर मॉड्यूल में सेंसर रेजिस्टर को ड्राइव सिग्नल प्रदान करता है।फाइबर ऑप्टिक लिंक पर यह जानकारी प्राप्त करने पर, C या तो एटेन्यूएटर मॉड्यूल में रिले को पावर देता है यदि M2 ड्राइवर है, या यदि M1 चुना मास्टर है तो इसे पावर रहित छोड़ देता है।एक अंतर संकेत M1 और M2 को भेजा जाता है जो चयनित मास्टर को दर्शाता हैयह संकेत सक्रिय मास्टर पर सिग्नल जनरेटर को सक्षम करता है और प्रत्येक मॉड्यूल (M1, M2, और C) पर परीक्षण कमांड स्रोत का चयन करता है।अब सक्रिय मास्टर एक ऑसिलेटर सिग्नल प्राप्त करता है फाइबर ऑप्टिक लिंक से DSPX के माध्यम से EISB कि यह एक सकारात्मक या नकारात्मक 50-वोल्ट संकेत में परिवर्तितयह वर्ग तरंग वोल्टेज केबल द्वारा EXAM मॉड्यूल में भेजा जाता है और Sense Resistor के एक छोर पर लगाया जाता है।

सिग्नल कंडीशनर को EXAM मॉड्यूल में सेंस रेसिस्टोर से एक कमजोर (10:1) अंतर सिग्नल प्राप्त होता है।सिग्नल कंडीशनर एक साधारण यूनिटी गीयरिंग डिफरेंशियल एम्पलीफायर है जिसमें एक उच्च कॉमन-मोड रिजेक्शन रेश्यो है जिसके बाद एक ए-टू-डी कन्वर्टर (वोल्टेज कंट्रोल ऑसिलेटर वीसीओ) हैवीसीओ एक फाइबर ऑप्टिक ट्रांसमीटर को फ़ीड करता है।सिग्नल कंडीशनर सर्किट एक अलग बिजली की आपूर्ति से संचालित किया जाता है कर्मचारियों और उपकरणों की सुरक्षा को बनाए रखने के लिए Sense प्रतिरोध पर उच्च सामान्य मोड वोल्टेज के कारणसिग्नल कंडीशनर कंट्रोल सेक्शन से कमांड पर कमजोर सेंस रेसिस्टोर के ब्रिज साइड को ग्राउंड करके पावर एम्पलीफायर आउटपुट लेवल को माप सकता है।

विशेषताएं:

• नियंत्रक का सी खंड विभिन्न स्रोतों से सभी प्रोग्रामिंग और नियंत्रण संकेत प्राप्त करता है ताकि यह निर्धारित किया जा सके कि कौन सा मॉड्यूल मास्टर होगा।यह भी डीएसपीएक्स से थरथरानवाला संकेत प्राप्त करता है ताकि यह थरथरानवाला संकेत के प्रत्येक संक्रमण पर एक परीक्षण आदेश उत्पन्न कर सकते हैं.

• परीक्षण आदेश 250 एमएस लंबा संकेत है जिसे ऑसिलेटर संकेत के प्रत्येक संक्रमण पर फिर से ट्रिगर किया जा सकता है (भले ही संकेत की अवधि 250 एमएस से कम हो) ।

• यह परीक्षण आदेश प्रत्येक मॉड्यूल (M1, M2 और C) के नियंत्रण खंड को भेजा जाता है ताकि परीक्षण आदेश के प्रत्येक सकारात्मक संक्रमण पर 250 एमएस लंबा परीक्षण संकेत उत्पन्न हो सके।यह संकेत पुनः ट्रिगर नहीं किया जा सकता है और इसलिए एक और परीक्षण संकेत उत्पन्न करने से पहले संक्रमणों को 250 एमएस से अधिक अलग किया जाना चाहिए।.

• विद्युत आपूर्ति अनुभाग उपयुक्त ईपीएसएम से ईपीबीपी (बैकप्लेन) के माध्यम से 24 वी डीसी प्राप्त करता है। एक डीसी से डीसी कनवर्टर का उपयोग करके,यह सिग्नल जनरेटर अनुभाग में शक्ति एम्पलीफायर के लिए ± 65 वी डीसी (गैर अलग) में परिवर्तित करता है, और सिग्नल कंडीशनिंग के लिए +5 V dc (अलगाव) और ±15 V dc (अलगाव) ।

• पावर एम्पलीफायर आउटपुट 1.0 ओम से कम आउटपुट प्रतिबाधा के साथ एक वोल्टेज स्रोत है। आउटपुट वोल्टेज ± 50 वोल्ट वर्ग तरंग है, लगभग 80 mA तक सीमित करंट के साथ,और 5 सेकंड की एक सामान्य संचालन अवधि के साथपरीक्षण संचालन के दौरान, अवधि 400 एमएस तक कम हो जाती है।
•
•
