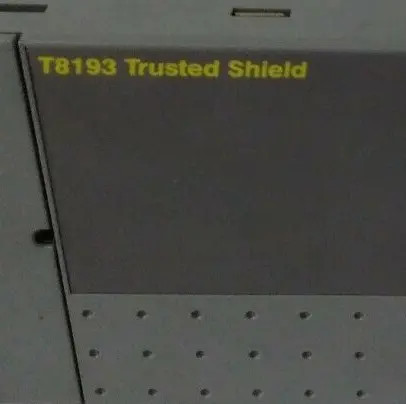

आईसीएस ट्रिप्लेक्स T8193 नियंत्रक मॉड्यूल के लिए शील्ड 3SLOT TRUSTED

उत्पाद:आईसीएस ट्रिप्लेक्स T8193 नियंत्रक मॉड्यूल के लिए शील्ड 3SLOT TRUSTED

उत्पाद का अवलोकन

उत्पाद का अवलोकन

यह दस्तावेज ट्रस्टेड® प्रोसेसर इंटरफेस एडाप्टर T812X के लिए सामान्य जानकारी प्रदान करता है। The Adapter provides easy access to the communications ports of the Trusted Triple Modular Redundant (TMR) Processor (T8110B & T8111) in the Controller Chassis for the Distributed Control System (DCS) and other linksइस इकाई का उपयोग विश्वसनीय टीएमआर प्रोसेसर पर उपलब्ध कई विस्तारित सुविधाओं को सक्षम करने के लिए भी किया जाता है, जिसमें आईआरआईजी-बी समय सिंक्रनाइज़ेशन संकेतों को प्राप्त करने के लिए सुविधाएं शामिल हैं,दोहरी (बढ़ाया हुआ) सहकर्मी से सहकर्मी के उपयोग को सक्षम करना और विश्वसनीय प्रणाली को MODBUS मास्टर बनने में सक्षम बनाना.

विशेषताएं:

• एक विश्वसनीय टीएमआर प्रोसेसर के साथ संवाद करने के लिए बाहरी प्रणालियों के लिए आसान पहुंच की अनुमति देता है। • आसान स्थापना (नियंत्रक चेसिस के पीछे सीधे कनेक्ट करता है) ।• दो RS422/485 विन्यस्त 2 या 4 तार कनेक्शन. • एक RS422/485 2 वायर कनेक्शन. • सक्रिय और स्टैंडबाय प्रोसेसर के लिए दोष/विफलता कनेक्शन. • प्रोसेसर निदान कनेक्शन. • पीएसयू बंद मॉनिटर कनेक्शन.• IRIG-B122 और IRIG-B002 समय सिंक्रनाइज़ेशन संकेतों को जोड़ने का विकल्प. • विश्वसनीय संचार इंटरफ़ेस पर MODBUS मास्टर को सक्षम करने का विकल्प.

विश्वसनीय प्रोसेसर इंटरफेस एडाप्टर T812x एक विश्वसनीय नियंत्रक चेसिस T8100 में एक विश्वसनीय TMR प्रोसेसर स्थिति के पीछे सीधे कनेक्ट करने के लिए डिज़ाइन किया गया है।एडाप्टर विश्वसनीय टीएमआर प्रोसेसर और दूरस्थ प्रणालियों के बीच एक संचार कनेक्शन इंटरफ़ेस प्रदान करता हैएडाप्टर में आईआरआईजी-बी समय सिंक्रनाइज़ेशन सिग्नल को प्रोसेसर से जोड़ने का विकल्प भी दिया गया है।एडाप्टर और विश्वसनीय टीएमआर प्रोसेसर के बीच कनेक्शन दो 48-तरफा DIN41612 ई प्रकार के कनेक्टर (SK1) के माध्यम से हैसक्रिय और स्टैंडबाय प्रोसेसर के साथ कनेक्शन के लिए एक-एक।

एडाप्टर में एक पीसीबी होता है जिस पर संचार पोर्ट, आईआरआईजी-बी कनेक्टर और दोनों एसके1 सॉकेट (एक्टिव/स्टैंडबाय ट्रस्टड टीएमआर प्रोसेसर के कनेक्टर) लगाए जाते हैं।एडेप्टर एक धातु के घेर के भीतर निहित है और नियंत्रक चेसिस के पीछे उपयुक्त कनेक्टर पर क्लिप करने के लिए बनाया गया हैएडाप्टर को डिस्कनेक्ट करने के लिए रिलीज़ बटन उपलब्ध हैं। एडाप्टर पर उपलब्ध संचार पोर्ट पोर्ट 1 पर RS422/RS485 2 तार हैं।और RS422/RS485 2 या 4 तार पर पोर्ट 2 और 3पीसीबी पर एक पृथ्वी बिंदु प्रदान किया जाता है ताकि प्रोसेसर की चेसिस पृथ्वी को एडाप्टर और मॉड्यूल रैक पृथ्वी के खोल से जोड़ा जा सके।यह एक महत्वपूर्ण सुरक्षा और इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) की आवश्यकता है कि equipotential बंधन जुड़ा हुआ है और बनाए रखा है.

वितरण का विवरण:

वारंटी: 12 महीने।
लीड समयः 1-2 कार्य दिवस।
भुगतान का प्रकारः टी/टी और वेस्टर्न यूनियन।
कूरियर साझेदार: डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस।
तकनीकी विनिर्देश, मैनुअल और डाटा शीटः अनुरोध पर उपलब्ध है।
