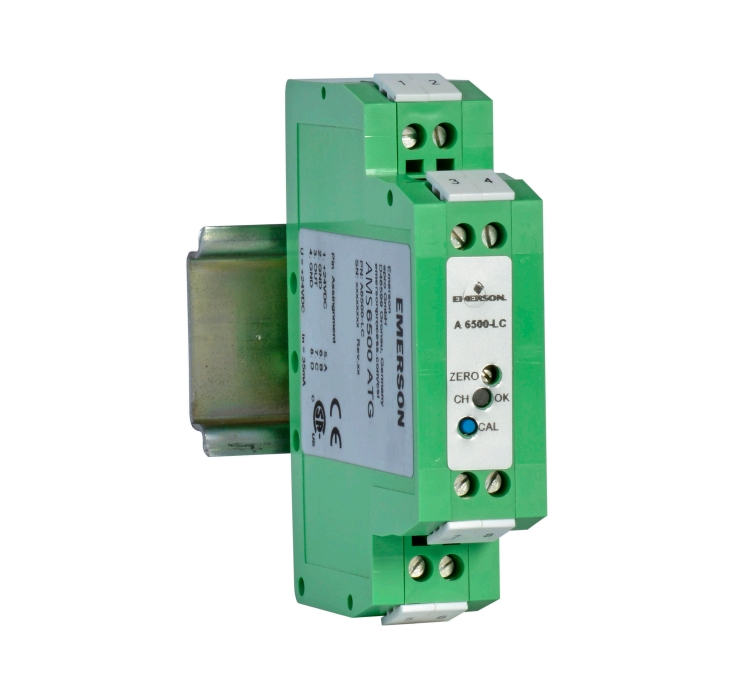

एमरसन A6500-LC LVDT डेल्टा V DCS के लिए कनवर्टर

• सभी प्रकार के PR 9350/xx रैखिक विस्थापन ट्रांसड्यूसर
• K20315/xx रैखिक विस्थापन ट्रांसड्यूसर सेट
• प्रेरक अर्ध-ब्रिज सेंसर
• प्रेरक एलवीडीटी सेंसर PR 9314/41 के रूप में

इस मैनुअल में A6500-LC इंडक्टिव कन्वर्टर के उचित और सही उपयोग के बारे में जानकारी है। उपकरण को स्थापित करने और उपयोग करने से पहले ऑपरेटिंग मैनुअल को पूरी तरह से पढ़ें।सभी सुरक्षा निर्देशों का पालन करेंयह ऑपरेटिंग मैनुअल हार्डवेयर संशोधन 03 और 04 के साथ A6500-LC LVDT कन्वर्टर्स के लिए लागू होता है। संशोधन स्तर के लिए टाइप प्लेट देखें।

A6500-LC LVDT कनवर्टर एक एकल चैनल डिवाइस है जो प्रेरक अर्ध-ब्रिज सेंसर या LVDT सेंसर को A6500-UM यूनिवर्सल माप कार्ड से जोड़ता है।कनवर्टर एक उत्तेजना वोल्टेज के साथ सेंसर शक्ति देता है और एक आउटपुट वोल्टेज रेंज है कि यूनिवर्सल मापने कार्ड के लिए उपयुक्त है के लिए विस्थापन आनुपातिक सेंसर संकेत परिवर्तित करता हैकनवर्टर को यूनिवर्सल माप कार्ड या बाहरी बिजली आपूर्ति द्वारा संचालित किया जा सकता है।

अनुरोध पर A6500-LC को एक सेंसर पर कैलिब्रेट किया जा सकता है (कारखाना कैलिब्रेशन) । सेंसर की माप रेंज को 2 वी से 18 वी की पूर्ण आउटपुट वोल्टेज रेंज पर स्केल किया जाता है। फिर,सेंसर और A6500-LC एक माप श्रृंखला बनाते हैंसेंसर को बदलने के लिए A6500-LC का पुनर्मूल्यांकन आवश्यक है।

एमर्सन ए6500-एलसी.pdf

हम औद्योगिक स्वचालन के लिए स्पेयर पार्ट्स के आपूर्तिकर्ता हैं। हम पीएलसी मॉड्यूल, डीसीएस कार्ड टुकड़े, ईएसडी प्रणाली कार्ड टुकड़े, कंपन निगरानी प्रणाली कार्ड टुकड़े,भाप टरबाइन नियंत्रण प्रणाली मॉड्यूलहमने दुनिया के प्रसिद्ध पीएलसी डीसीएस उत्पाद रखरखाव सेवा प्रदाताओं के साथ संबंध स्थापित किए हैं।

हमारे उत्पादों का व्यापक रूप से सीएनसी मशीनरी और धातु विज्ञान, तेल और गैस, पेट्रोकेमिकल, रासायनिक, कागज मुद्रण, वस्त्र मुद्रण और रंगाई, मशीनरी, इलेक्ट्रॉनिक्स विनिर्माण,ऑटोमोबाइल निर्माण, तंबाकू, प्लास्टिक मशीनरी, बिजली, जल संरक्षण, जल उपचार/पर्यावरण संरक्षण, नगर इंजीनियरिंग, हीटिंग, ऊर्जा, ट्रांसमिशन और वितरण उद्योग।

• एबीबी: एसी800एम/डीएसक्यूसी/बेली आईएनएफआई 90
• बेंटली नेवादाः 3500/3300 प्रणाली
• जीईः IC693/IC695/IC697/IC698/IC200/IC660/IC670/IS200/DS200 श्रृंखला
• हनीवेल: टीडीसी 2000/टीडीसी 3000/टीपीएस/सुरक्षा प्रणाली
• श्नाइडर: क्वांटम 140 श्रृंखला
• सीमेंसः MOORE/6ES5/6GK/6DD/6AR सीरीज
• वुडवर्ड: 505/505E ((9907-162,9907-164, 9907-165, 9907-167) 9905/2301D-ST श्रृंखला
• योकोगावा: सीएस3000 प्रणाली
• Konrad: EC6423/ EC6424/ EC6426/ EC6430/ EC6432/ EC6433/ EC20382/ MMS7000 श्रृंखला
• एलन-ब्रैडली: 1747/1746/1761/1763/1762/1766/1764/1769/1768/1756/1789/1794/1760/1788/1771/1785 श्रृंखला
• Epro: PR6422/PR6423/PR6424/PR6426/PR9268/MMS6000सिस्टम
• ट्राइकोनेक्स इन्वेन्सिज़, आईसीएस ट्रिप्लेक्स, इमर्सन, फॉक्सबोरो, हिमा, वेस्टिंगहाउस ओवेशन, बी एंड आर, यास्कावा, बैचमैन
• विनेबल इंस्ट्रूमेंट्सः 6305/6320/6340/350C05/350C20/350C40/7405/7420/7440
