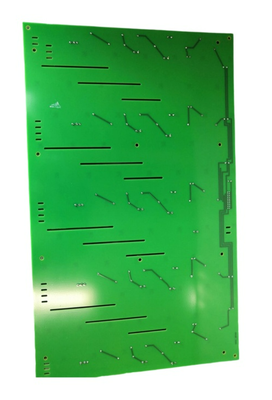

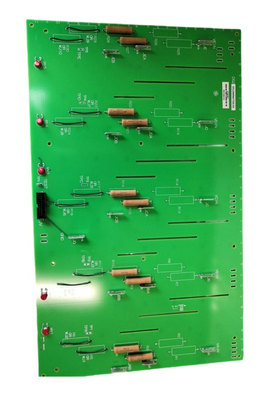

DS200NATOG2A जनरल इलेक्ट्रिक मार्क V स्पीडट्रॉनिक वोल्टेज एलसीआई इनोवेशन वोल्टेज फीडबैक बोर्ड

DS200NATOG2A नाटो बोर्ड एक वोल्टेज फीडबैक स्केलिंग बोर्ड है जिसे उच्च सटीक वोल्टेज फीडबैक नियंत्रण की आवश्यकता वाले मांग वाले औद्योगिक वातावरण के लिए डिज़ाइन किया गया है।

• कार्यात्मक संक्षिप्त नाम/संक्षिप्त नामः नाटो
• भाग-विशिष्ट मैनुअल: GEI-100225
• वोल्टेज फीडबैक स्केलिंग बोर्ड
• प्रतिरोधकों की संख्याः 4
• वैरिएंटः G2

The core function of this item is to use a high-precision resistor network to attenuate high-voltage AC/DC signals from an SCR (thyristor rectifier) or IGBT bridge arm into low-voltage isolated feedback signals (typically 0-10 V DC) that the control system can process, इस प्रकार मुख्य नियंत्रण बोर्ड को बंद सर्किट वोल्टेज नियंत्रण और सुरक्षा गणना करने में सक्षम बनाता है।

सर्किट बोर्ड से आउटपुट सिग्नल 20 पिन रिबन कनेक्टर से जुड़े पांच तारों के माध्यम से प्रेषित किया जाता है।कई धातु ऑक्साइड varistors (MOVs) रिबन सर्किट टूटने की स्थिति में अत्यधिक आउटपुट वोल्टेज को रोकने के लिए शामिल हैं जबकि इनपुट वोल्टेज मौजूद हैऑपरेशन के लिए आवश्यक लोड प्रतिरोधक शामिल गेट वितरण बोर्ड पर स्थित हैं, न कि NATOG2A सर्किट बोर्ड पर।

• विद्युत उत्पादन: गैस टरबाइनों और भाप टरबाइनों के लिए नियंत्रण प्रणाली
• विद्युत प्रणालियाँ: विद्युत संयंत्रों और सबस्टेशनों में उत्तेजना और परिवर्तनीय आवृत्ति प्रणालियाँ
• औद्योगिक ड्राइवः उच्च शक्ति वाले परिवर्तनीय आवृत्ति ड्राइव और डीसी गति नियंत्रण प्रणाली (जैसे DC2000/FC2000 श्रृंखला)
• प्रक्रिया उद्योग: पेट्रोलियम, प्राकृतिक गैस, रासायनिक, कागज और खनन उद्योगों में प्रक्रिया नियंत्रण

• एबीबी: एसी800एम/डीएसक्यूसी/बेली आईएनएफआई 90
• बेंटली नेवादाः 3500/3300 प्रणाली
• जीईः IC693/IC695/IC697/IC698/IC200/IC660/IC670/IS200/DS200 श्रृंखला
• हनीवेल: टीडीसी 2000/टीडीसी 3000/टीपीएस/सुरक्षा प्रणाली
• श्नाइडर: क्वांटम 140 श्रृंखला
• सीमेंसः MOORE/6ES5/6GK/6DD/6AR सीरीज
• वुडवर्ड: 505/505E/9905/2301D-ST श्रृंखला
• योकोगावा: सीएस3000 प्रणाली
• एलन-ब्रैडली: 1747/1746/1761/1763/1762/1766/1764/1769/1768/1756/1789/1794/1771/1785 श्रृंखला

शियामेन बंदरगाह से डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस के माध्यम से तत्काल शिपिंग के लिए उपलब्ध है।
