IS200TVIBH2B जीई मार्क VI
| उत्पत्ति के प्लेस | यूएसए |
|---|---|
| ब्रांड नाम | GE |
| प्रमाणन | Certificate of Origin |
| मॉडल संख्या | IS200TVIBH2B |
| दस्तावेज़ | GE Mark VI.pdf |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | $1900 |
| पैकेजिंग विवरण | मूल बॉक्स पैकेजिंग |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 1-99 पीसी/3-5 दिन |
उत्पाद विवरण
| ब्रांड | जीई | मॉड्यूल संख्या | IS200TVIBH2B |
|---|---|---|---|
| सूची | मार्क VI | बिक्री मूल्य | $ 1900 |
| स्थिति | स्टॉक में | मूल | यूएसए |
| समय सीमा | 3-5 कार्य दिवस | वारंटी | 1 वर्ष |
| वज़न | 1 किलो |
उत्पाद विवरण

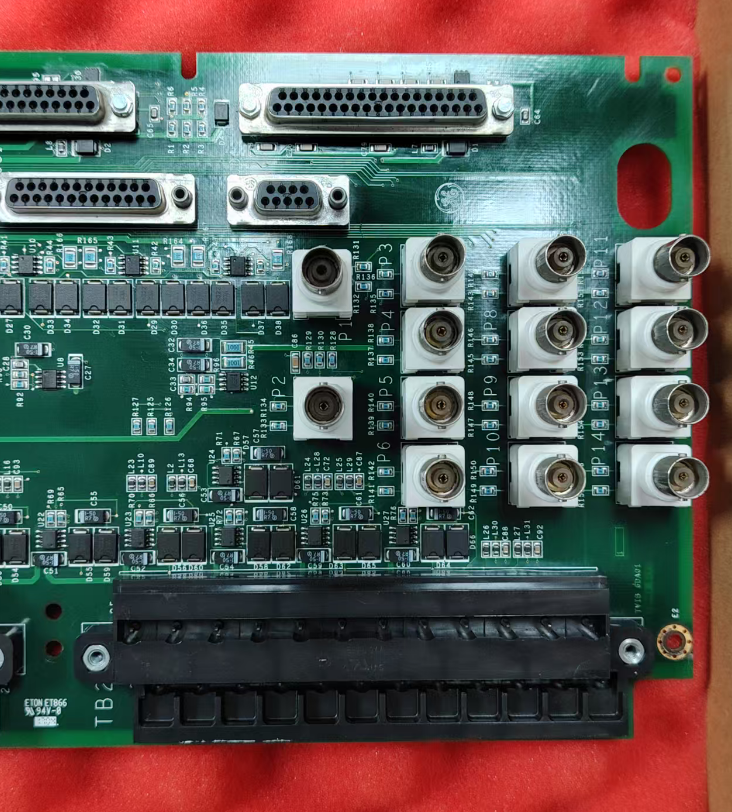

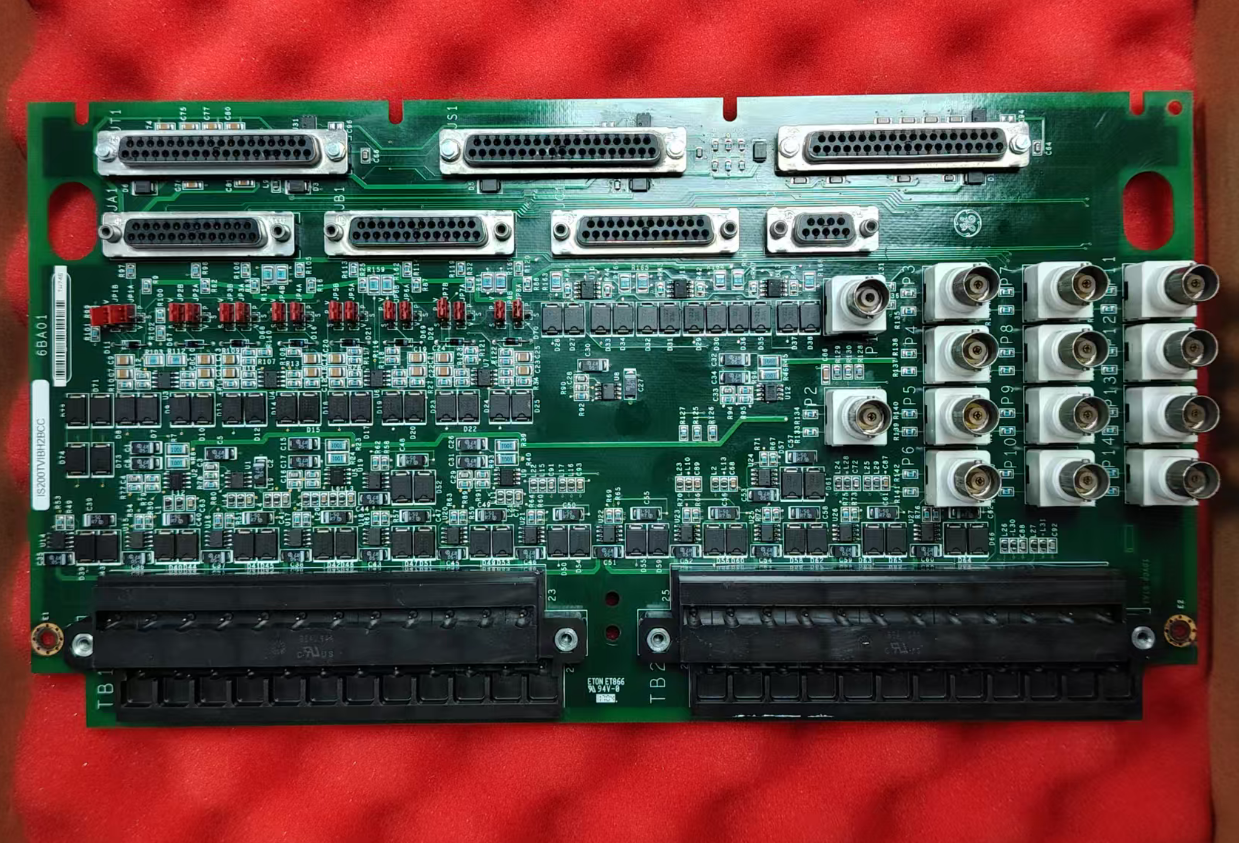

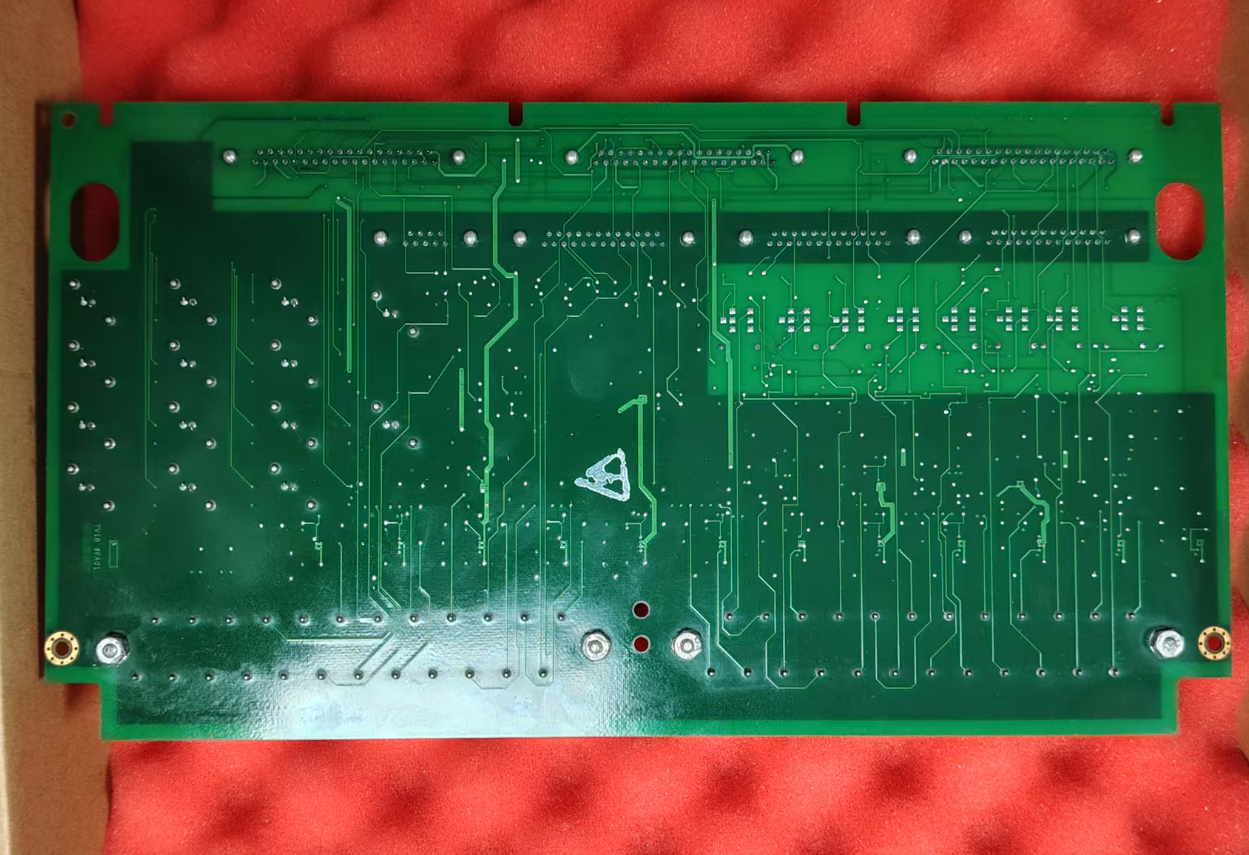

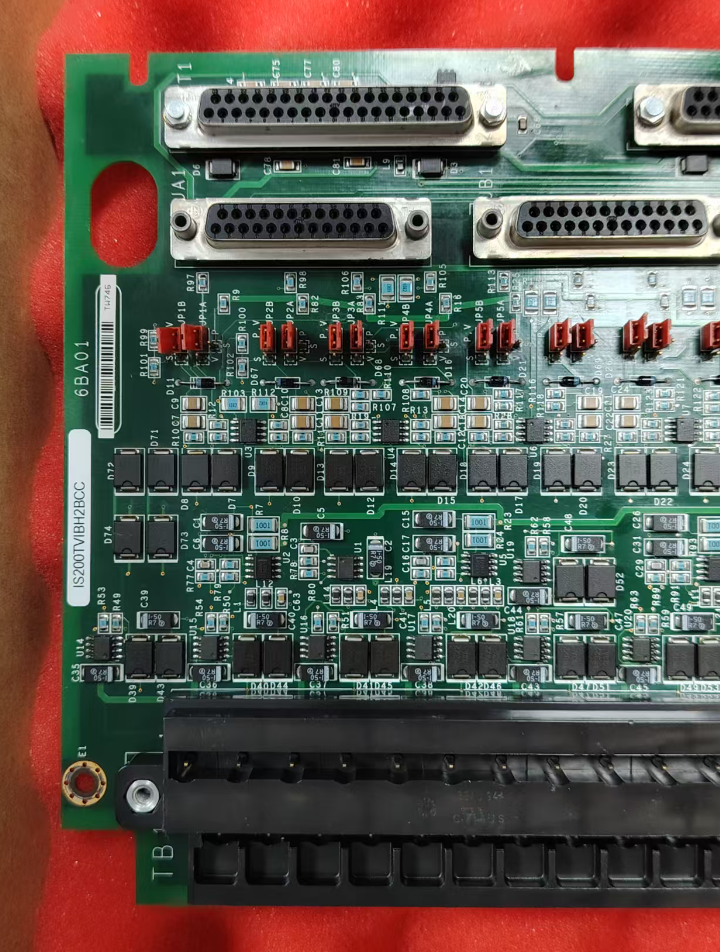

IS200TVIBH2B GE मार्क VI कंपन टर्मिनल बोर्ड
IS200TVIBH2B एक कंपन सिग्नल टर्मिनल बोर्ड है जिसे जनरल इलेक्ट्रिक (GE) द्वारा डिजाइन और निर्मित किया गया है। यह टरबाइन नियंत्रण प्रणालियों की GE मार्क VI/मार्क VIe श्रृंखला का एक प्रमुख घटक है। कंपन निगरानी प्रणाली के लिए हार्डवेयर इंटरफ़ेस के रूप में कार्य करते हुए, यह सेंसर को मुख्य नियंत्रण मॉड्यूल से जोड़ता है, जिससे भाप टरबाइन जनरेटर इकाइयों की कंपन स्थिति की सटीक निगरानी और सुरक्षा सक्षम होती है।
मार्क VI कंपन विश्लेषण प्रणाली में, IS200TVIBH2B आमतौर पर IS200VVIB बोर्ड के साथ मिलकर काम करता है। जब वीवीआईबी बोर्ड के साथ उपयोग किया जाता है, तो यह कार्ड एक ही श्रृंखला के तीन वीवीआईबी बोर्ड से जुड़ सकता है। टीएमआर (ट्रिपल मॉड्यूल रिडंडेंसी) सिस्टम कॉन्फ़िगरेशन में, एक एकल टीवीआईबी बोर्ड तीन वीवीआईबी बोर्ड से जुड़ सकता है।
IS200TVIBH2B का मुख्य कार्य घूर्णन मशीनरी उपकरण, सिग्नल कंडीशनिंग, डेटा प्रोसेसिंग और अन्य मॉड्यूल के साथ संचार के लिए प्रत्यक्ष भौतिक और विद्युत टर्मिनल मैपिंग प्रदान करना है। यह कई कंपन जांच और एक्सेलेरोमीटर के लिए प्राथमिक समाप्ति बिंदु के रूप में कार्य करता है, जो एनालॉग सिग्नल को जीई मार्क VIe या संगत निगरानी प्रणाली तक पहुंचाता है।
प्रमुख विशेषताऐं
- उत्पाद प्रकार: कंपन टर्मिनल बोर्ड
- शृंखला: मार्क VI
- इनपुट वोल्टेज: 24 वी डीसी
- ऑपरेटिंग तापमान: -40°C से +70°C
- भंडारण तापमान: -40°C से +85°C
- कंपन I/O पोर्ट: 8
- कुल I/O चैनल: 16
- इनपुट प्रकार: एनालॉग
- इनपुट रेंज: 0 से 10 V
- सटीकता: 0.1%
- संकल्प: 12-बिट
- नमूनाकरण दर: 100 किलोहर्ट्ज़
- संचार इंटरफ़ेस: आरएस485
उत्पाद विशिष्टताएँ
| ब्रांड का नाम | सामान्य विद्युतीय |
|---|---|
| नमूना | IS200TVIBH2B |
| सूची | मार्क VI |
| कुल वजन | 2.2 पाउंड / 35.2 औंस / 1 किग्रा |
| पैकिंग का आकार | 16 सेमी x 16 सेमी x 12 सेमी |
| उद्गम देश | यूएसए |
| एचएस कोड | 8537101190 |
| समय सीमा | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | $1900 |
| गारंटी | 12 महीने |
| प्रोसेसिंग समय | 3-5 कार्य दिवस |
| कूरियर पार्टनर्स | डीएचएल, यूपीएस, टीएनटी, फेडेक्स और ईएमएस |
केस स्टडी
एकल-निष्कर्षण औद्योगिक भाप टरबाइन से जुड़े एक अनुप्रयोग में, IS200TVIBH2B टर्मिनल बोर्ड का उपयोग टरबाइन के सामने और पीछे के असर वाले आवासों पर स्थापित एक्स/वाई-अक्ष कंपन जांच को जोड़ने के लिए किया जाता है। यह वास्तविक समय में रोटर के कंपन संकेतों को प्राप्त करता है और डेटा को मार्क VI नियंत्रण प्रणाली तक पहुंचाता है।
जब कंपन का आयाम पूर्व निर्धारित अलार्म सीमा से अधिक हो जाता है, तो सिस्टम ऑपरेटर को सचेत करता है; यदि कंपन और खराब हो जाता है और ट्रिप थ्रेशोल्ड तक पहुंच जाता है, तो सुरक्षा तर्क चालू हो जाता है, और टरबाइन को इलेक्ट्रॉनिक ट्रिप डिवाइस (ईटीडी) के माध्यम से तुरंत बंद कर दिया जाता है, जिससे रोटर और स्टेटर घटकों के बीच घर्षण को रोका जा सकता है और विनाशकारी विफलता को रोका जा सकता है।
स्थापना सावधानियाँ
| सुरक्षित स्थापना | सुनिश्चित करें कि टर्मिनल बोर्ड कैबिनेट के भीतर सुरक्षित रूप से लगा हुआ है। कंपन के कारण ढीलेपन को रोकने के लिए सभी बढ़ते पेंचों को निर्दिष्ट टॉर्क तक कड़ा किया जाना चाहिए। |
|---|---|
| केबल चयन | कंपन संकेतों के लिए परिरक्षित ट्विस्टेड-पेयर केबल का उपयोग किया जाना चाहिए। |
| केबल अलगाव | आगमनात्मक युग्मन को रोकने के लिए उच्च-वोल्टेज फ़ील्ड वायरिंग और कम-वोल्टेज कंपन सिग्नल केबलों के बीच पर्याप्त अलगाव बनाए रखें। |
| ग्राउंडिंग विशिष्टताएँ | यह सुनिश्चित करने के लिए कि कुल लूप प्रतिबाधा निगरानी मॉड्यूल के लिए निर्दिष्ट सीमा से अधिक न हो, केबल शील्ड को टर्मिनल बोर्ड पर निर्दिष्ट ग्राउंडिंग बिंदु पर समाप्त किया जाना चाहिए। ग्राउंड लूप से बचने के लिए शील्ड को केवल सिग्नल स्रोत के अंत में या सिस्टम डिज़ाइन दस्तावेज़ीकरण के अनुसार ग्राउंड किया जाना चाहिए। |
| वेंटिलेशन और गर्मी अपव्यय | मॉड्यूल के चारों ओर कम से कम 30 मिमी का वेंटिलेशन गैप बनाए रखें। |
| स्थापना के बाद का परीक्षण | स्थापना के बाद, यह सुनिश्चित करने के लिए पॉइंट-टू-पॉइंट विद्युत निरंतरता परीक्षण करें कि सिग्नल तारों और कैबिनेट चेसिस के बीच कोई शॉर्ट सर्किट न हो। |
| फ़ील्ड वायरिंग लेबलिंग | स्क्रू टर्मिनलों से कनेक्ट करने से पहले सभी फ़ील्ड वायरिंग को सर्किट आरेख के अनुसार लेबल किया जाना चाहिए। |
रखरखाव के तरीके
| ऑनलाइन परीक्षण | मार्क VI प्रणाली कंपन मॉनिटरिंग लूप सहित सुरक्षा प्रणालियों के ऑनलाइन कार्यात्मक परीक्षण का समर्थन करती है, जिससे यूनिट के संचालन के दौरान अलार्म और ट्रिप लॉजिक की अखंडता को सत्यापित किया जा सकता है। |
|---|---|
| स्थिति की निगरानी | एचएमआई (ह्यूमन-मशीन इंटरफ़ेस) ऑपरेटर स्टेशन के माध्यम से, ऑपरेटर वास्तविक समय की जानकारी जैसे कंपन स्तर, 1X कंपन आयाम और चरण कोण देख सकते हैं, प्रवृत्ति विश्लेषण कर सकते हैं और पूर्वानुमानित रखरखाव लागू कर सकते हैं। |
| दोष निदान | जब सिस्टम सेंसर डिस्कनेक्शन, बिजली विफलता, या आउट-ऑफ़-रेंज सिग्नल जैसी विसंगतियों का पता लगाता है, तो रखरखाव कर्मियों को समस्या का तुरंत पता लगाने में मदद करने के लिए एचएमआई पर विशिष्ट अलार्म संदेश उत्पन्न होते हैं। |
अक्सर पूछे जाने वाले प्रश्नों
क्या IS200TVIBH2B को अंशांकन की आवश्यकता है?
इस कार्ड में कोई पोटेंशियोमीटर नहीं है और इसे किसी अंशांकन की आवश्यकता नहीं है।
इस कार्ड में कोई पोटेंशियोमीटर नहीं है और इसे किसी अंशांकन की आवश्यकता नहीं है।
क्या IS200TVIBH2B मार्क VIe श्रृंखला के सभी कार्डों के साथ संगत है?
वीवीआईबी कार्ड को छोड़कर, यह कार्ड मार्क VIe श्रृंखला के किसी भी अन्य कार्ड के साथ संगत नहीं है।
वीवीआईबी कार्ड को छोड़कर, यह कार्ड मार्क VIe श्रृंखला के किसी भी अन्य कार्ड के साथ संगत नहीं है।
IS200TVIBH2B किस शाफ्ट गति का समर्थन करता है?
यह 3000 से 3600 आरपीएम तक की शाफ्ट गति का समर्थन करता है। उच्च शाफ्ट गति के लिए उच्च नमूनाकरण दर की आवश्यकता होती है।
यह 3000 से 3600 आरपीएम तक की शाफ्ट गति का समर्थन करता है। उच्च शाफ्ट गति के लिए उच्च नमूनाकरण दर की आवश्यकता होती है।
