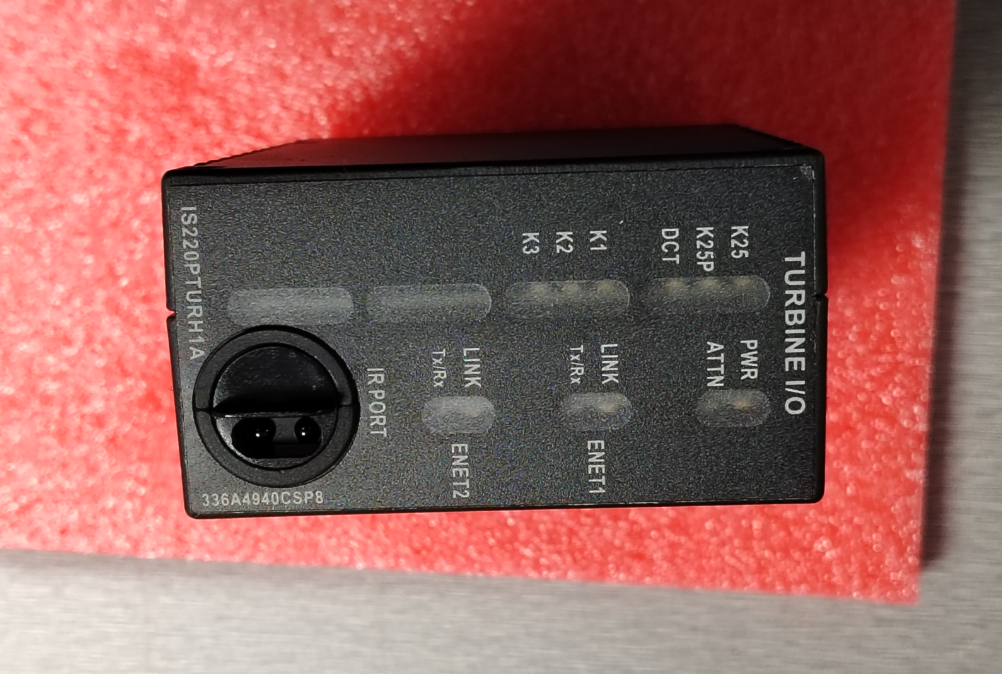

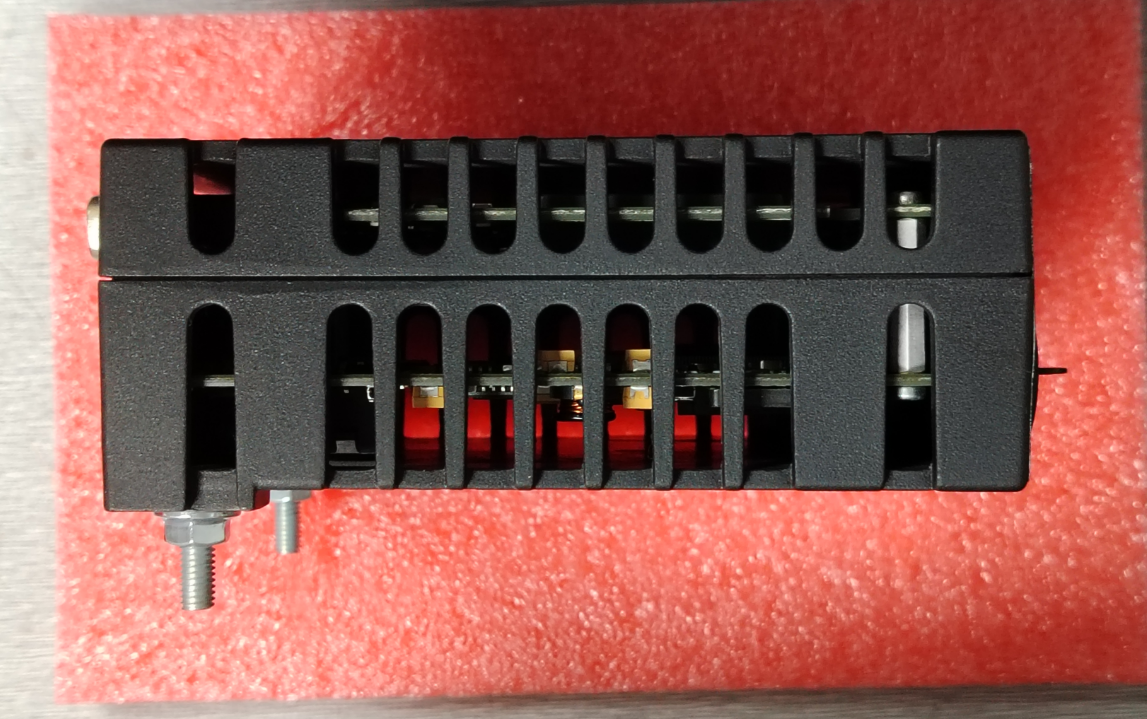

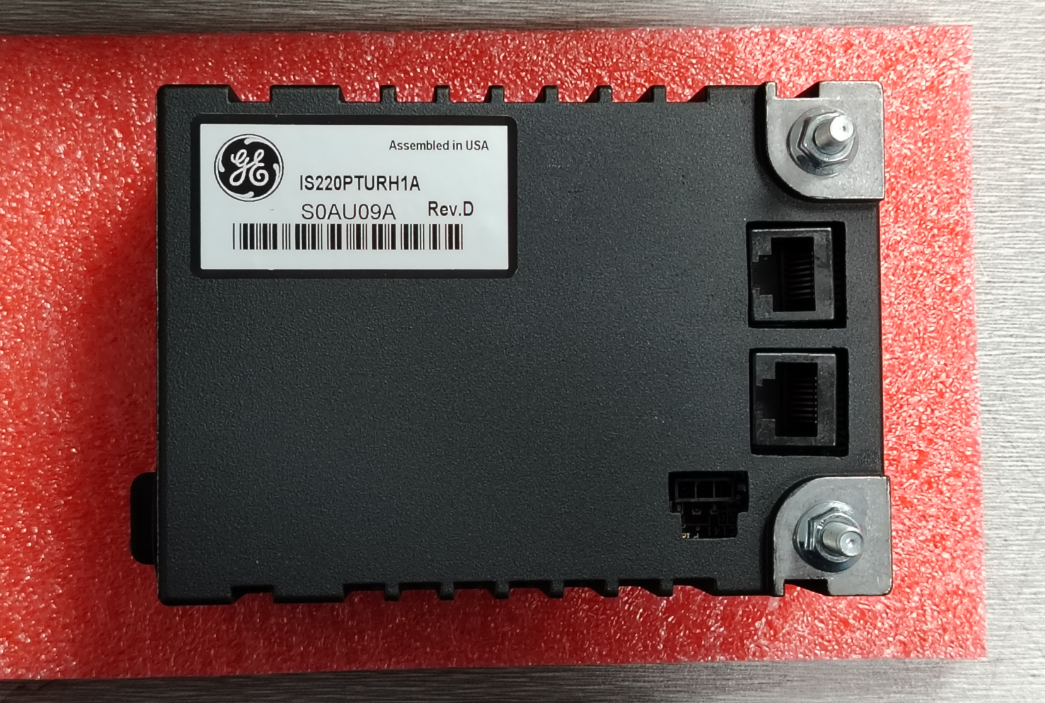

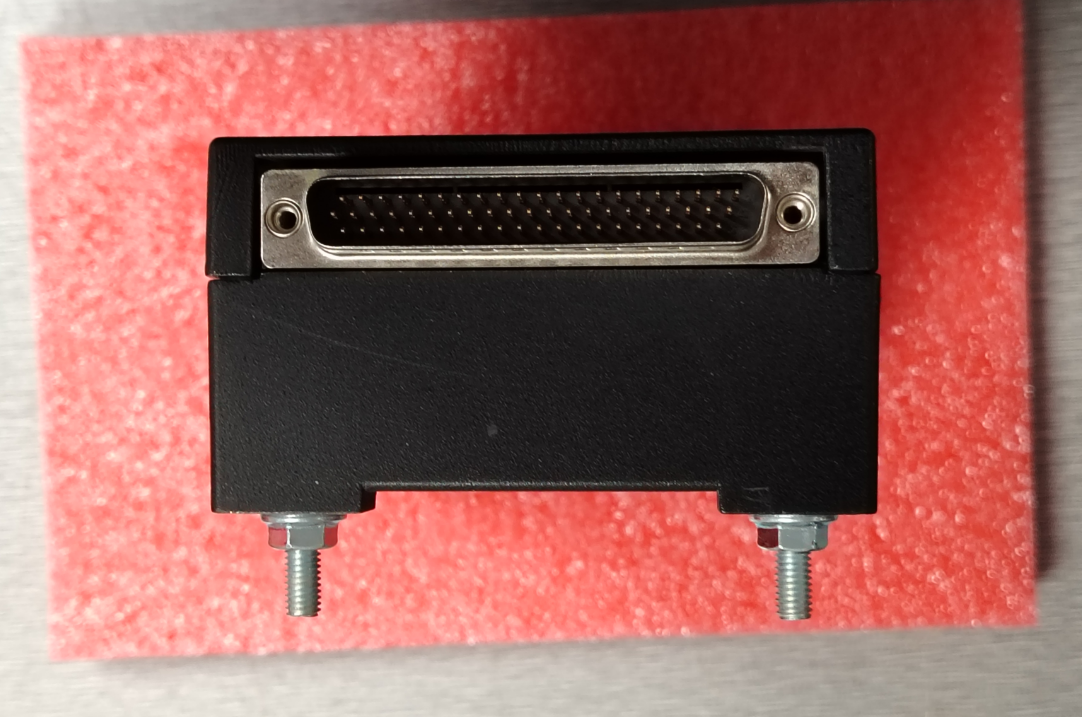

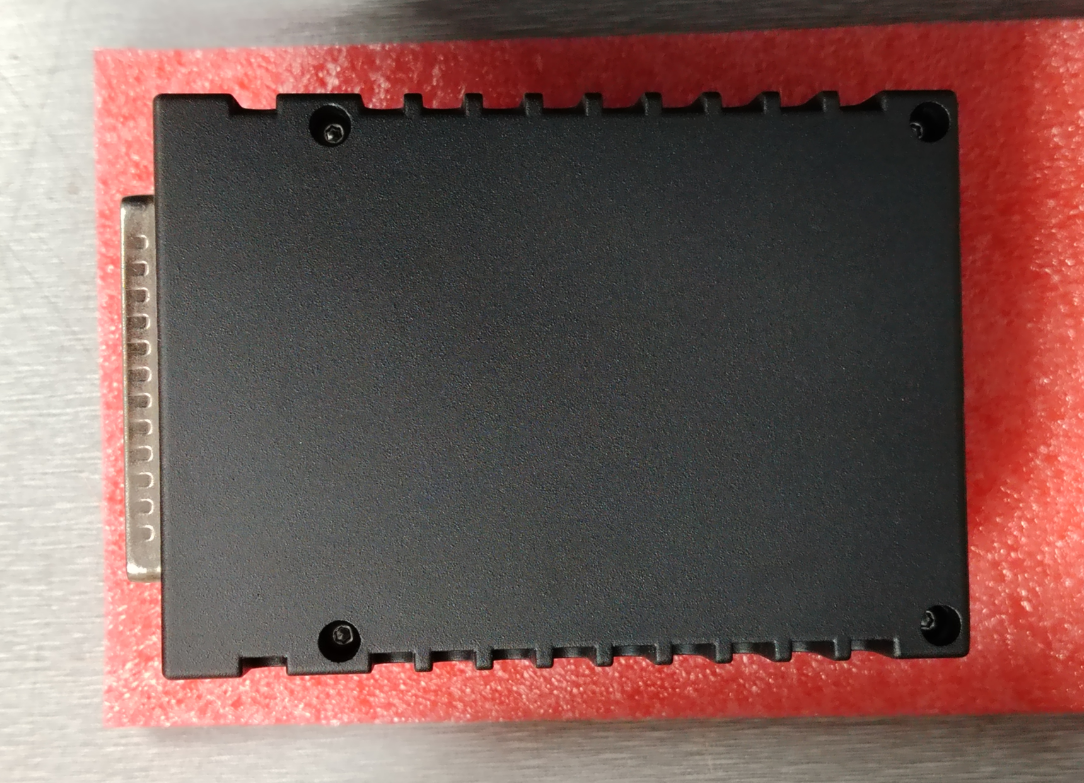

IS220PTURH1A GE मार्क VIe

IS220PTURH1A एक टरबाइन सुरक्षा मॉड्यूल है जिसे जनरल इलेक्ट्रिक (GE) द्वारा स्पीडट्रॉनिक मार्क VIe श्रृंखला के नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया है। मुख्य नियंत्रक से स्वतंत्र इसके हार्डवेयर आर्किटेक्चर, तेज़ प्रतिक्रिया समय और रखरखाव में आसानी के कारण, यह टर्बाइनों के सुरक्षित संचालन को सुनिश्चित करने के लिए GE के मार्क VIe नियंत्रण प्रणालियों में एक मुख्य घटक बन गया है।

इस मॉड्यूल को तकनीकी रूप से "मुख्य यात्रा पैकेज" कहा जाता है। टरबाइन सुरक्षा के लिए "रक्षा की अंतिम पंक्ति" के रूप में काम करने के लिए डिज़ाइन किया गया, यह टरबाइन नियंत्रण टर्मिनल बोर्ड और एक या दो ईथरनेट नेटवर्क के बीच एक विद्युत इंटरफ़ेस प्रदान करता है, जो डेटा और नियंत्रण संकेतों के विश्वसनीय संचरण को सक्षम करता है। यह टरबाइन सुरक्षा से सीधे संबंधित सभी महत्वपूर्ण संकेतों, जैसे ओवरस्पीड सुरक्षा और आपातकालीन शटडाउन, को संसाधित करने के लिए विशेष रूप से जिम्मेदार है। यह बिजली उत्पादन, पेट्रोलियम और रसायन जैसे भारी उद्योगों में सुरक्षा संरक्षण रणनीतियों का एक अनिवार्य घटक है।

• ऑपरेटिंग तापमान: -30°C से +65°C
• भंडारण तापमान: -40°C से +70°C
• सापेक्ष आर्द्रता: 5%-95%, गैर-संघनक
• विस्फोट रोधी रेटिंग: क्लास I डिवी 2 ग्रुप ए/बी/सी/डी; एटेक्स जोन 2 आईआईसी टी4 जीसी
• सुरक्षा रेटिंग: मॉड्यूल के लिए IP20; संलग्न नियंत्रण कैबिनेट IP54 या उच्चतर रेटिंग वाला एक विस्फोट-प्रूफ कैबिनेट होना चाहिए
• माउंटिंग विधि: मानक डीआईएन रेल माउंटिंग; मार्क VIe मानक नियंत्रण कैबिनेट के साथ संगत

• अत्यधिक उच्च सुरक्षा:एक समर्पित मुख्य यात्रा इकाई के रूप में, इसका हार्डवेयर लॉजिक आर्किटेक्चर-जो मुख्य नियंत्रक से स्वतंत्र है-टरबाइन के लिए उच्चतम स्तर की सुरक्षा प्रदान करता है।
• आसान रखरखाव:"स्वचालित पुन: कॉन्फ़िगरेशन" सुविधा मॉड्यूल प्रतिस्थापन प्रक्रिया को बहुत सरल बनाती है, जिससे डाउनटाइम और मानवीय त्रुटि कम हो जाती है
• उच्च विश्वसनीयता:निरंतर संचालन के लिए डिज़ाइन किया गया, यह कठोर औद्योगिक वातावरण में स्थिरता बनाए रखता है और एक बाजार-सिद्ध, परिपक्व उत्पाद है
• उच्च एकीकरण:मार्क VIe प्रणाली के मूल घटक के रूप में, यह सिस्टम की अखंडता और अनुकूलता सुनिश्चित करते हुए निर्बाध एकीकरण को सक्षम बनाता है

एक स्टील मिल की 15 मेगावाट की ऑन-साइट स्टीम टरबाइन, जो एकल-अतिरेक मार्क VIe प्रणाली से सुसज्जित है, टरबाइन की गति और मुख्य भाप वाल्व से आपातकालीन स्टॉप सिग्नल की निगरानी के लिए एकल IS220PTURH1A मॉड्यूल का उपयोग करती है।

कम चिकनाई वाले तेल के दबाव के कारण सिस्टम ने कई इंटरलॉक्ड ट्रिप शुरू कर दी हैं। मॉड्यूल यात्रा अनुक्रम को सटीक रूप से रिकॉर्ड करता है, उपकरण विफलताओं के मूल कारण का पता लगाने के लिए व्यापक डेटा प्रदान करता है। पुराने, गैर-नैदानिक ​​आयातित कार्डों को बदलने से, रखरखाव के लिए डाउनटाइम में काफी कमी आई है।

डेटाशीट डाउनलोड करें: GE-Mark-VIe-VIeS.pdf
