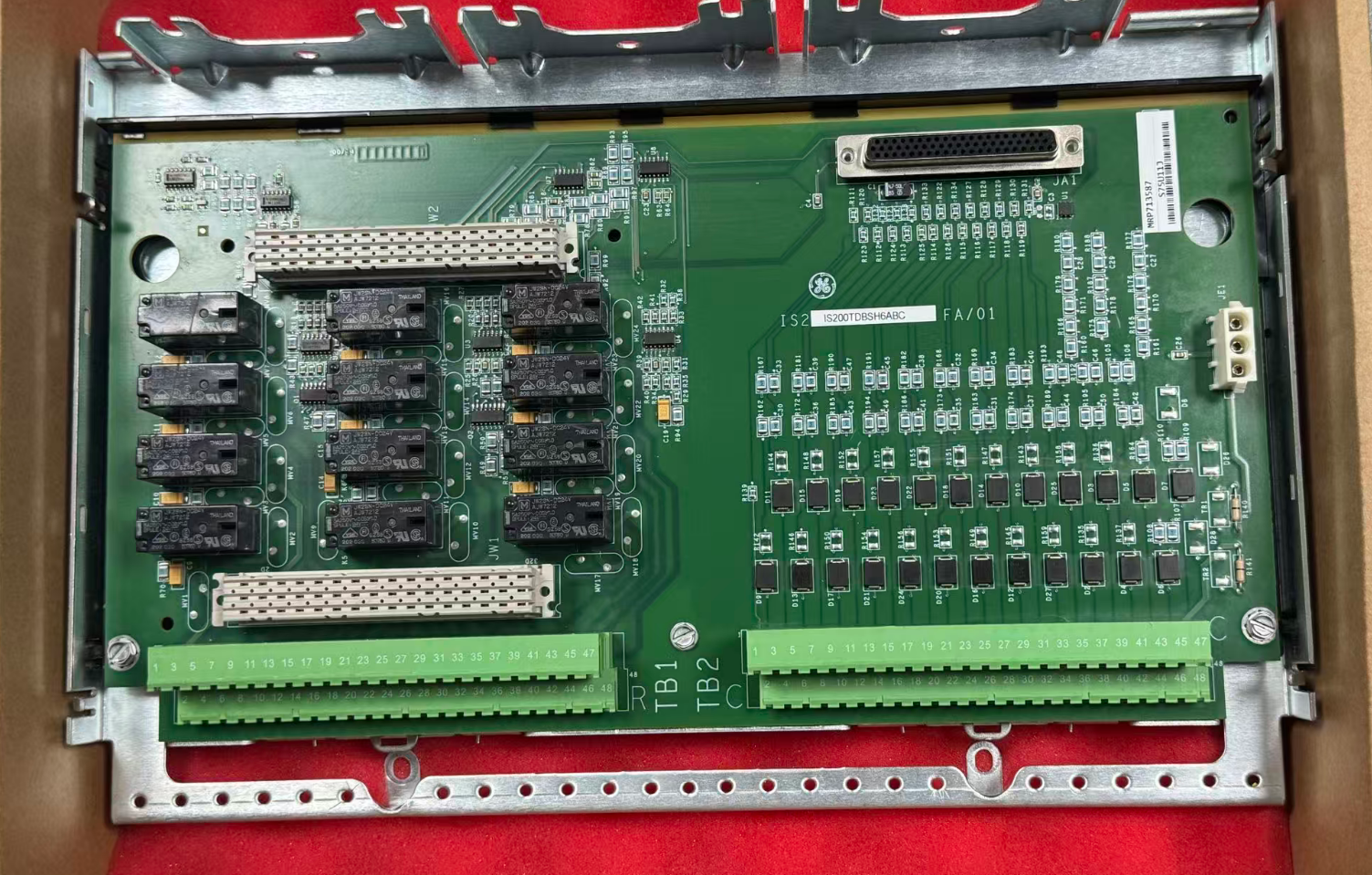

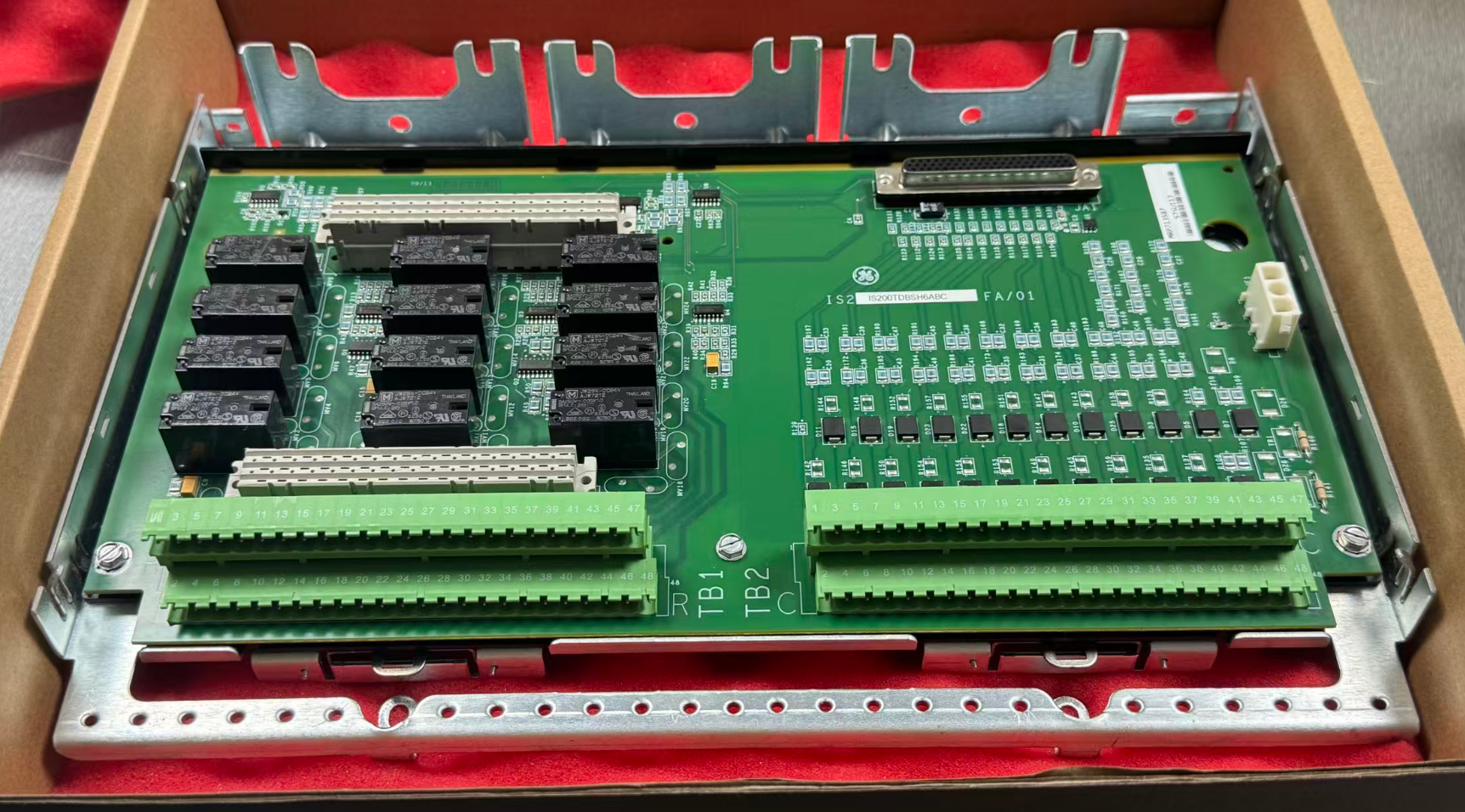

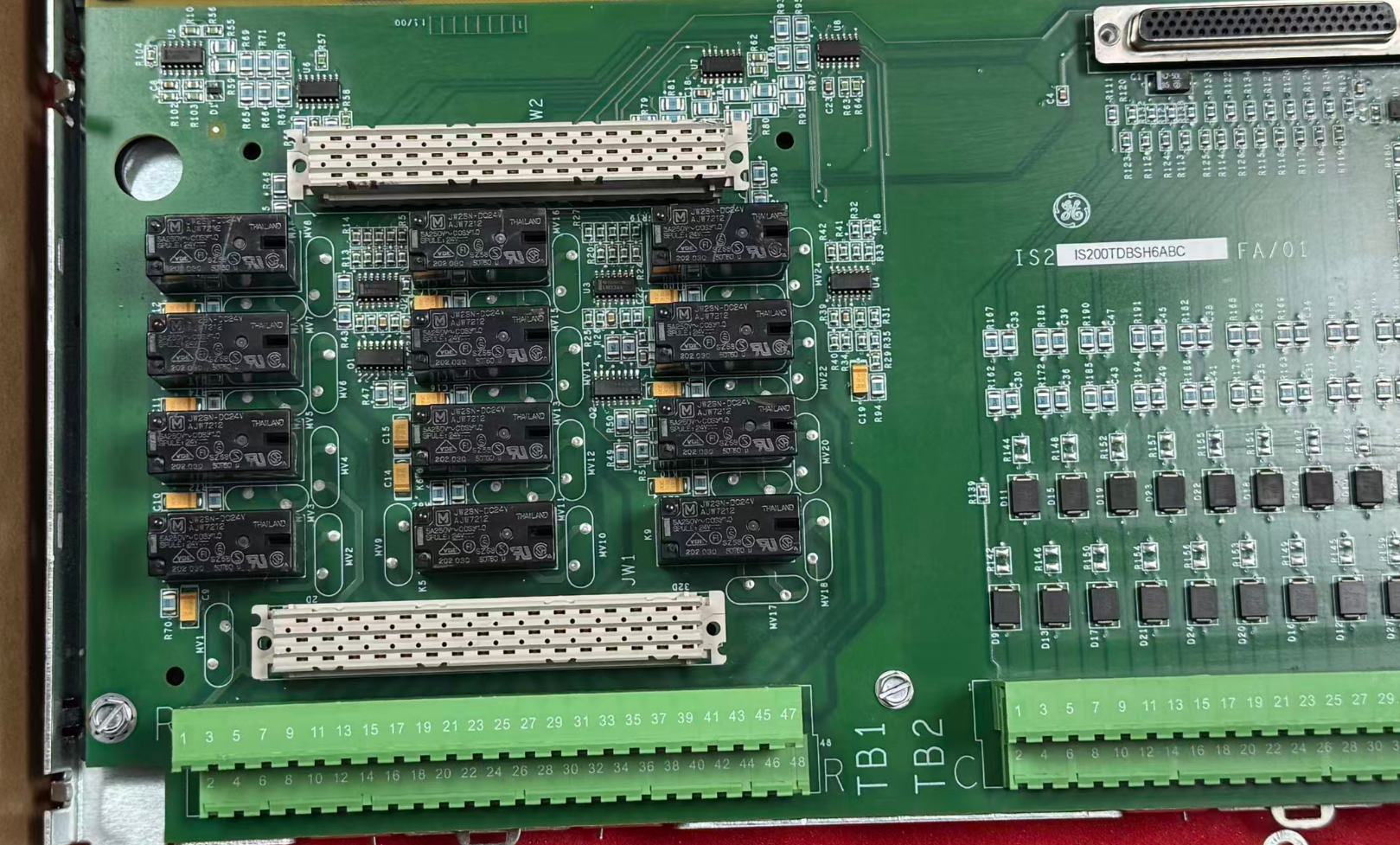

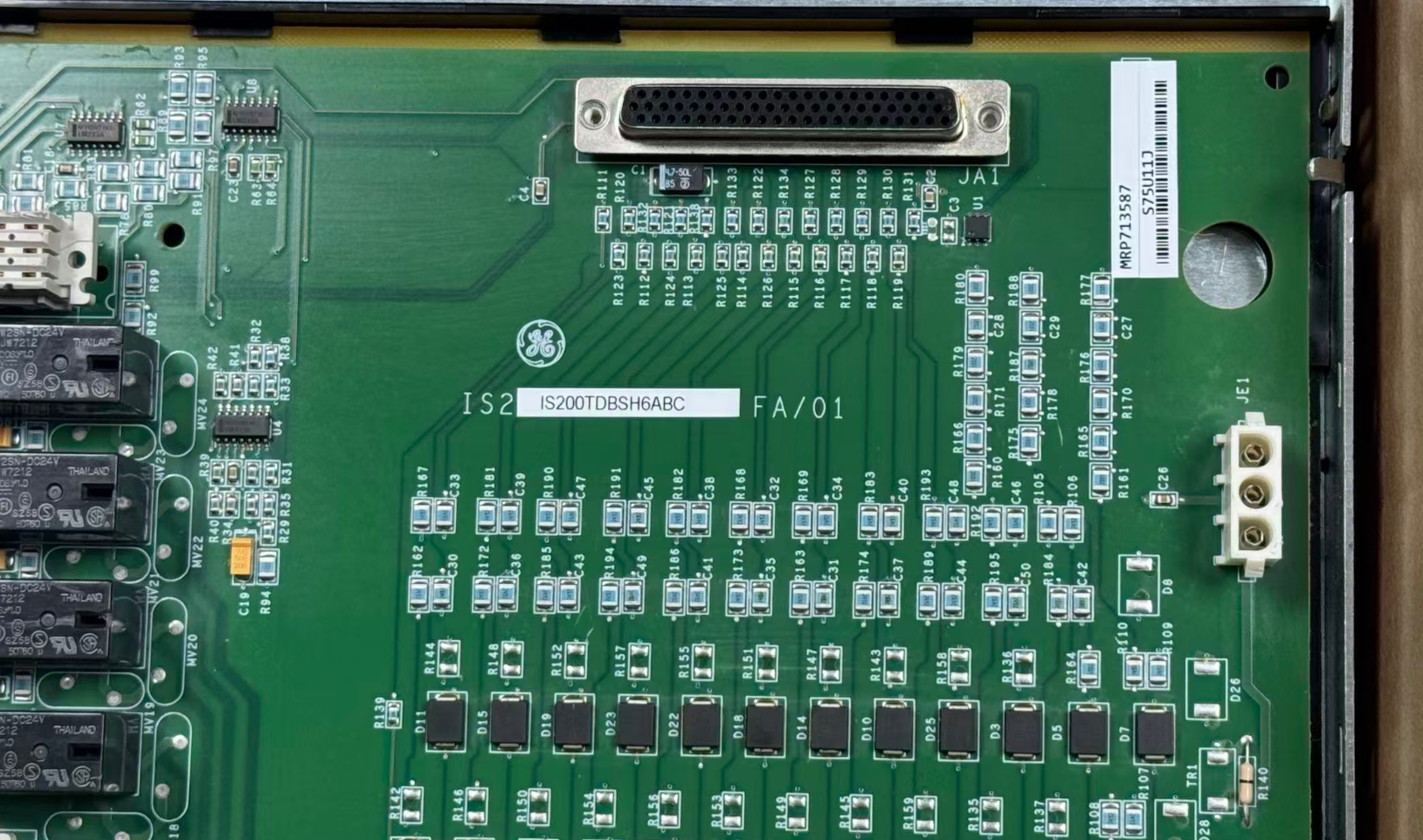

IS200TDBSH6A GE मार्क VI डिस्क्रीट I/O सिम्प्लेक्स टर्मिनल बोर्ड

GE IS200TDBSH6A एक डिस्क्रीट सिम्पलेक्स टर्मिनल बोर्ड है। यह एक भौतिक इंटरफ़ेस के रूप में कार्य करता है, यह विभिन्न क्षेत्र-आधारित डिस्क्रीट सेंसर (जैसे दबाव स्विच,तापमान स्विच, और वाल्व स्थिति संकेत) नियंत्रण प्रणाली के लिए।यह बोर्ड रिले के माध्यम से ड्राई संपर्क आउटपुट में नियंत्रक के तर्क आदेशों परिवर्तित करता है जैसे कि सोलेनोइड वाल्व और संपर्ककर्ताओं जैसे बाहरी actuators ड्राइव करने के लिए.

यह मॉडल टीएमआर (ट्रिपल मॉड्यूलर रिडंडेंट) संस्करण, टीडीबीटीएच6ए का सरल समकक्ष है, और गैर-सुरक्षा-महत्वपूर्ण बीओपी (प्लान्ट का संतुलन) और सहायक सर्किट के लिए डिज़ाइन किया गया है।मॉडल प्रत्यय "6A" महत्वपूर्ण है; यह 125 वी डीसी संगतता को दर्शाता है, जिसमें वोल्टेज डिवाइडर और मेटल-ऑक्साइड वैरिस्टर्स (एमओवी) हैं जो विशेष रूप से 125 वी ट्रांजिट के लिए डिज़ाइन किए गए हैं - इसे 24 वी संस्करण (परिशिष्ट "एच 2 ए") से अलग करते हैं।

• इनपुट चैनलः 24 चैनल, समूह-अलगाव (सूखे संपर्क संगत)
• इनपुट वेटिंग वोल्टेजः 100-145 वी डीसी (नाममात्र 125 वी डीसी)
• आउटपुट चैनलः 12 फॉर्म-सी एसपीडीटी रिले
• संपर्क रेटिंगः 0.6 A @ 125 V DC / 3.15 A @ 24 V DC / 120 V AC
• तर्क शक्तिः +5 वी डीसी (PDIO पैक से)
• क्षेत्र शक्तिः बाहरी 125 वी डीसी (उपयोगकर्ता द्वारा आपूर्ति)
• अलगाव वोल्टेजः 1500 Vrms (चैनल-टू-बैकप्लेन)
• ऑपरेटिंग तापमानः -30°C से +65°C
• सापेक्ष आर्द्रताः 5-95% आरएच (गैर-संक्षेपण)
• माउंटः डीआईएन रेल या सपाट सतह माउंट

GE-EX2000.pdf

• टीएमआर संस्करण के लिए एक सरल विकल्प के रूप में कार्य करना, यह मॉडल गैर-महत्वपूर्ण लूप में टीएमआर हार्डवेयर की आवश्यकता को समाप्त करता है,टीएमआर संस्करण की तुलना में लगभग 50% की लागत में कमी, जबकि कैबिनेट लागत और स्पेयर पार्ट्स इन्वेंट्री को भी कम करना.
• यह विद्युत संयंत्रों में आम तौर पर पाए जाने वाले 125 वी डीसी फील्ड उपकरणों का सीधे समर्थन करता है, बाहरी सिग्नल कन्वर्टर्स की आवश्यकता को समाप्त करता है और सिस्टम आर्किटेक्चर को सरल बनाता है।
• यह डिजाइन उच्च स्तर के एकीकरण के बजाय असतत घटकों का उपयोग करता है, भविष्य के रखरखाव और विशिष्ट घटकों के प्रतिस्थापन के लिए अधिक लचीलापन प्रदान करता है।
• यह व्यापक औद्योगिक तापमान सीमा के लिए डिज़ाइन किया गया है, यह बिजली संयंत्रों के कठोर परिचालन वातावरण का सामना करता है। यह शिपमेंट से पहले बर्न-इन परीक्षण से गुजरता है,उच्च विश्वसनीयता और स्थायित्व सुनिश्चित करना.
• यह ऑनलाइन हॉट-स्वैपिंग का समर्थन करता है और स्वचालित रूप से चैनल प्रकारों की पहचान करने के लिए ऑनबोर्ड ईईपीआरओएम का उपयोग करता है, जिससे किसी भी टर्मिनल ब्लॉक को केवल लगभग 3 मिनट में प्रतिस्थापित किया जा सकता है।

1. रासायनिक संक्षारण या भौतिक क्षति के कारण सर्किट बोर्ड शॉर्ट सर्किट को रोकने के लिए आवधिक रूप से अनुरूप कोटिंग की अखंडता का निरीक्षण करें
2. Utilize the system's built-in hardware filtering and noise suppression diagnostic functions to regularly monitor input/output signal quality and identify potential sources of electromagnetic interference
3. रखरखाव के लिए उपकरण के डाउनटाइम के दौरान,डीआईएन रेल क्लिप या माउंटिंग स्क्रू की सख्तता की जाँच करें और इष्टतम गर्मी अपव्यय और इन्सुलेशन प्रदर्शन सुनिश्चित करने के लिए बोर्ड सतह से संचित धूल को हटा दें

एक बड़े संयुक्त चक्र बिजली संयंत्र में, इंजीनियरिंग टीम ने उच्च आवृत्ति शोर को झूठे बंद अलार्म को ट्रिगर करने से रोकने के लिए कोर I / O टर्मिनल को IS200TDBTH6A मॉडल में अपग्रेड किया।

यूनिट की बेहतर हार्डवेयर फ़िल्टरिंग और 12 वी आरएमएस एसी वोल्टेज दमन क्षमताओं के लिए धन्यवाद, उच्च आवृत्ति शोर को प्रभावी ढंग से अलग किया गया था, जिससे सिग्नल ट्रांसमिशन सटीकता 100% तक बढ़ी।

उन्नयन के बाद, संयंत्र ने न केवल झूठी अलार्म के कारण अनियोजित बंद होने के जोखिम को समाप्त कर दिया, बल्कि स्थिर रिले आउटपुट के माध्यम से सहायक उपकरणों पर सटीक नियंत्रण प्राप्त किया,इकाई की समग्र परिचालन दक्षता और सुरक्षा में उल्लेखनीय वृद्धि.
