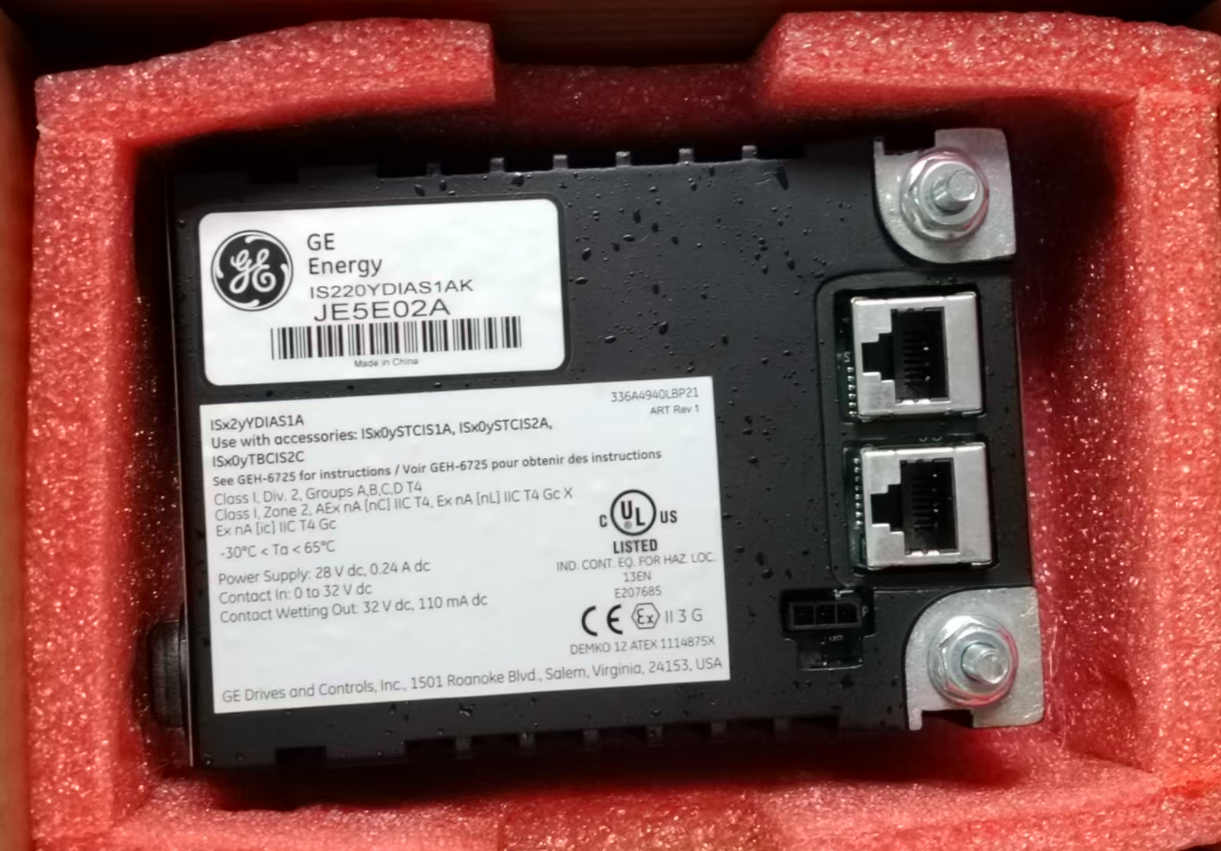

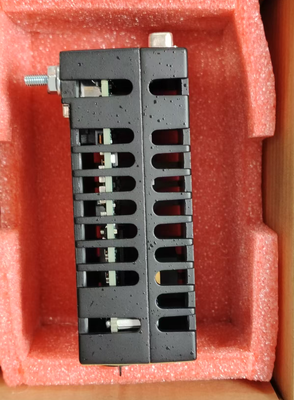

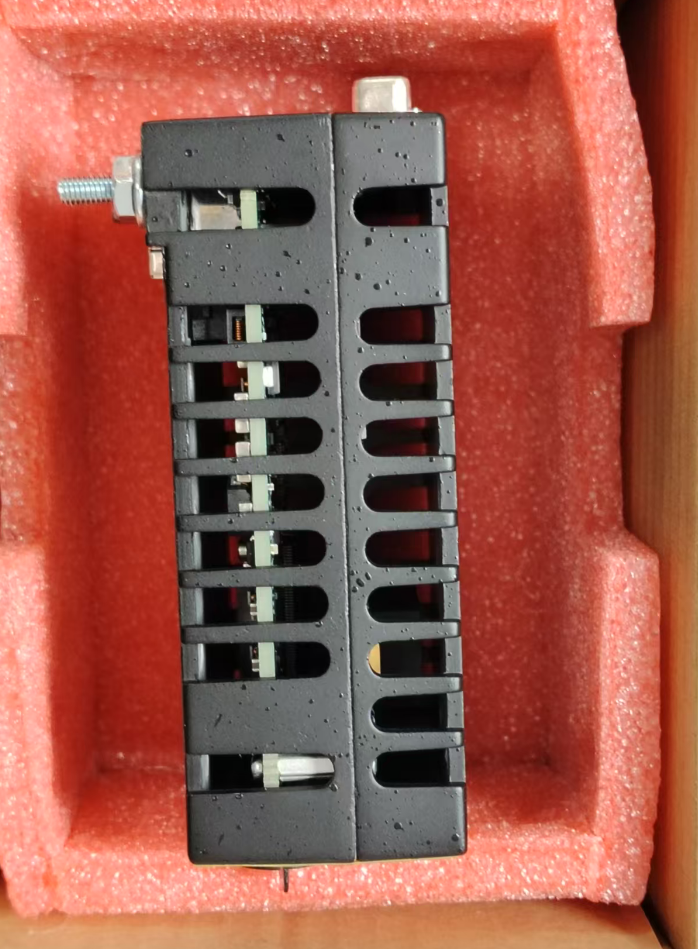

आईएस220वाईडीआईएएस1ए जीई मार्क वीई

आईएस220वाईडीआईएएस1ए जनरल इलेक्ट्रिक द्वारा अपने मार्क वीआईई / मार्क वीआईईएस नियंत्रण और कार्यात्मक सुरक्षा प्रणालियों के लिए विकसित एक उच्च-विश्वसनीयता असतत/स्विचिंग इनपुट मॉड्यूल (आई/ओ पैक) है। इस मॉड्यूल का मुख्य रूप से औद्योगिक फील्ड उपकरणों से ड्राई-कॉन्टैक्ट और वेट-कॉन्टैक्ट स्विचिंग सिग्नल प्राप्त करने के लिए उपयोग किया जाता है और यह भारी-भरकम गैस टर्बाइन, स्टीम टर्बाइन और बड़े पैमाने पर औद्योगिक स्वचालन नियंत्रण अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है।

मॉड्यूल का मुख्य कार्य औद्योगिक फील्ड वातावरण (जैसे उपकरण स्टार्ट/स्टॉप स्थिति, वाल्व ओपन/क्लोज पोजीशन और फॉल्ट कॉन्टैक्ट सिग्नल) से ड्राई-कॉन्टैक्ट स्विच सिग्नल प्राप्त करना है। यह अंतर्निहित विद्युत अलगाव सर्किट के माध्यम से विद्युत चुम्बकीय हस्तक्षेप को दबाता है, संकेतों को नियंत्रक द्वारा पहचाने जाने वाले डिजिटल संकेतों में परिवर्तित करता है, और उन्हें जीई मार्क वीआईई नियंत्रण प्रणाली में प्रसारित करता है।

• अत्यधिक विश्वसनीय डिजाइन: कंपन, आर्द्रता और तापमान में उतार-चढ़ाव के प्रतिरोध के साथ कठोर औद्योगिक वातावरण के लिए उपयुक्त।
• तेज प्रतिक्रिया प्रदर्शन: अंतर्निहित उच्च-गति सिग्नल डिटेक्शन सर्किट की विशेषता है जिसमें सिग्नल प्रतिक्रिया समय ≤1 एमएस है, जो मिलीसेकंड-स्तरीय क्षणिक स्विचिंग सिग्नल की सटीक कैप्चर को सक्षम करता है।

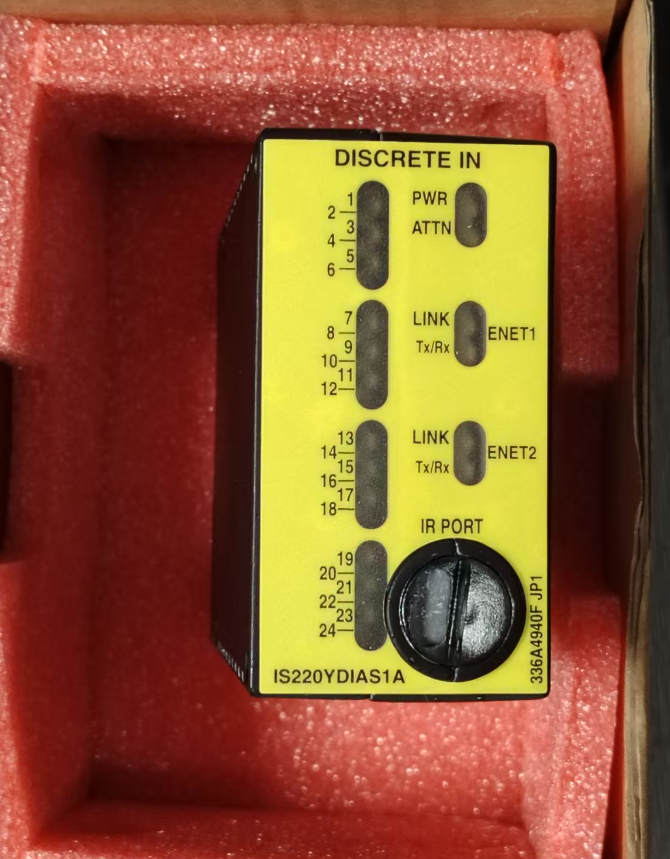

• लचीला कॉन्फ़िगरेशन: प्रत्येक चैनल में एक स्वतंत्र एलईडी स्थिति संकेतक होता है, जो त्वरित निदान और समस्या निवारण की सुविधा प्रदान करता है।
• उन्नत नैदानिक क्षमताएं: मॉड्यूल में व्यापक अंतर्निहित नैदानिक कार्य हैं जो वास्तविक समय में चैनल स्थिति और संचार स्वास्थ्य की निगरानी करते हैं।
• सुरक्षा प्रमाणन आश्वासन: यूएल और सीई दोनों मानकों के लिए प्रमाणित, जो इसे खतरनाक और गैर-खतरनाक दोनों स्थानों में उपयोग के लिए उपयुक्त बनाता है।
• सॉफ्टवेयर-प्रोग्रामेबल फ़िल्टरिंग: पावर प्लांट इनवर्टर और मोटर्स से मजबूत विद्युत चुम्बकीय हस्तक्षेप के कारण होने वाले सिग्नल ग्लिच को प्रभावी ढंग से फ़िल्टर करता है।

1. तैयारी: नए मॉड्यूल की एंटी-स्टैटिक पैकेजिंग की जाँच करें और एक एंटी-स्टैटिक रिस्ट स्ट्रैप (ईएसडी रिस्ट स्ट्रैप) पहनें।

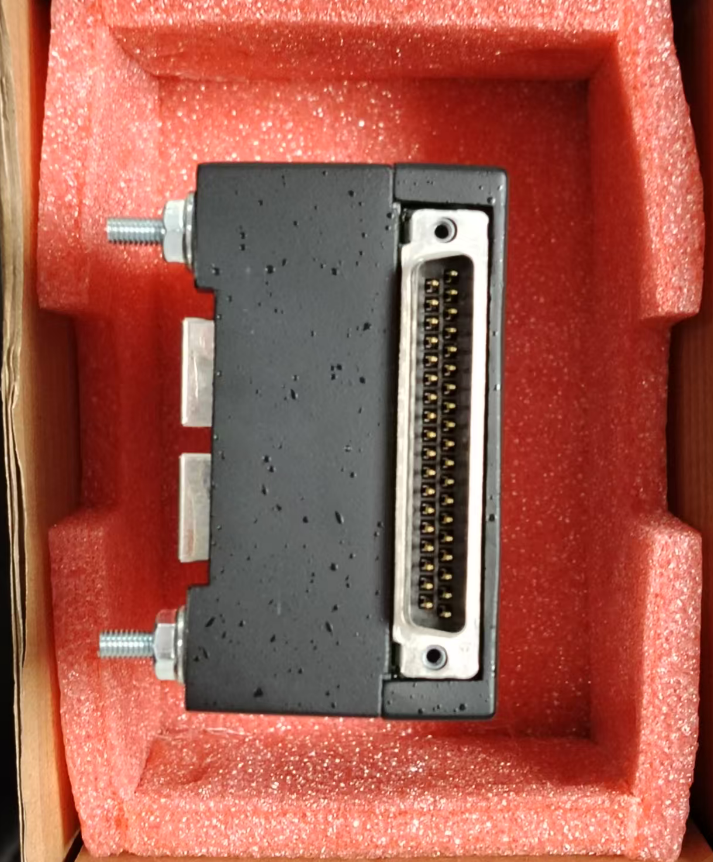

2. संरेखण: आईएस220वाईडीआईएएस1ए पर डी-सब हाई-डेंसिटी कनेक्टर को टर्मिनल बोर्ड पर संबंधित सॉकेट के साथ संरेखित करें।
3. सुरक्षित करना और लॉक करना: अच्छे विद्युत संपर्क और सुरक्षित लॉकिंग सुनिश्चित करने के लिए मॉड्यूल के दोनों तरफ माउंटिंग स्क्रू को धीरे से कसें (अति-कसने से बचें)।
4. ईथरनेट केबल कनेक्शन: ड्यूल-पोर्ट आयनेट ईथरनेट केबल को मॉड्यूल के शीर्ष पर आरजे-45 पोर्ट से कनेक्ट करें।
5. सिस्टम कॉन्फ़िगरेशन: टूलबॉक्सएसटी कॉन्फ़िगरेशन सॉफ़्टवेयर में नए मॉड्यूल को असाइन करें और कॉन्फ़िगरेशन फ़ाइल को तैनात करें।

एक थर्मल पावर प्लांट के स्टीम टर्बाइन नियंत्रण प्रणाली में, आईएस220वाईडीआईएएस1ए मॉड्यूल विभिन्न सेंसरों से असतत सिग्नल प्राप्त करने के लिए जिम्मेदार है, जैसे तापमान स्विच और दबाव स्विच से संपर्क सिग्नल। ये सिग्नल उपकरणों की परिचालन स्थिति को दर्शाते हैं, और मॉड्यूल प्राप्त संकेतों को विश्लेषण और प्रसंस्करण के लिए नियंत्रण प्रणाली में प्रसारित करता है।

मॉड्यूल स्टीम टर्बाइन की घूर्णी गति को विनियमित करने और ब्रेक को जोड़ने, थर्मल स्थिति का स्वचालित रूप से निर्धारण करने, स्टार्टअप मोड का चयन करने, गति बढ़ाने और 3,000 आरपीएम की निरंतर गति बनाए रखने जैसे कार्य करने में भी सक्षम है।

आईएस220वाईडीआईएएस1ए में कितने इनपुट चैनल हैं?
यह मॉड्यूल 32 असतत इनपुट चैनल प्रदान करता है।

आईएस220वाईडीआईएएस1ए किस प्रकार के इनपुट सिग्नल का समर्थन करता है?
यह ड्राई कॉन्टैक्ट (निष्क्रिय कॉन्टैक्ट) और वेट कॉन्टैक्ट सिग्नल का समर्थन करता है, और 24V डीसी सक्रिय पीएनपी/एनपीएन सिग्नल के साथ संगत है। इनपुट वोल्टेज रेंज 24V डीसी से 32V डीसी है।

आईएस220वाईडीआईएएस1ए की ऑपरेटिंग तापमान सीमा क्या है?
ऑपरेटिंग तापमान सीमा -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस है।

इस मॉड्यूल के लिए वारंटी अवधि क्या है?
आम तौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
