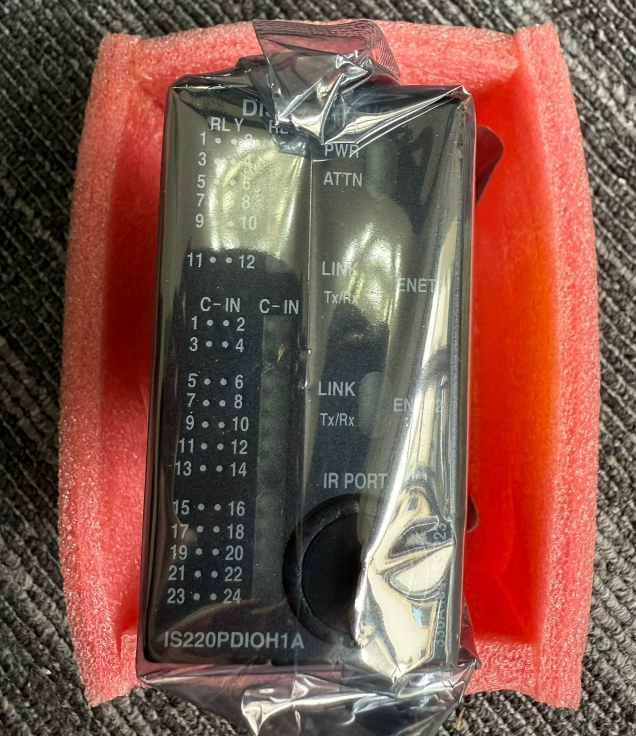

IS220PDIOH1A जीई मार्क VIe

• ऑपरेटिंग तापमानः -40°C से +70°C (कुछ मॉडलों के लिए +85°C तक)
• भंडारण तापमानः -55°C से +90°C
• सापेक्ष आर्द्रताः 5%-95% (गैर-संक्षेपण)
• सुरक्षा रेटिंगः IP20
• विद्युत आपूर्ति वोल्टेजः 24 V DC (ऑपरेटिंग रेंजः 9-36 V DC)
• बिजली की खपतः <4 W
• सिम्पलेक्स, डबल रिडंडेंसी और ट्रिपल रिडंडेंसी (टीएमआर) सहित विभिन्न कॉन्फ़िगरेशन मोड का समर्थन करता है
• टीएमआर प्रणालियों के साथ संगत और एसआईएल 2 सुरक्षा स्तर के अनुप्रयोगों का समर्थन करता है
• एक गर्म-स्वैप करने योग्य डिजाइन की विशेषता है (नोटः ऑपरेशन को बिजली बंद होने के साथ किया जाना चाहिए), जो समग्र संचालन को बाधित किए बिना रखरखाव या प्रतिस्थापन की अनुमति देता है

IS220PDIOH1A एक अत्यधिक एकीकृत असतत इनपुट/आउटपुट (I/O) मॉड्यूल है जिसे जीई ने अपने मार्क VIe स्पीडट्रॉनिक श्रृंखला के नियंत्रण प्रणालियों के लिए डिज़ाइन किया है।एक वितरित नियंत्रण प्रणाली (डीसीएस) के एक महत्वपूर्ण घटक के रूप में, इस मॉड्यूल मुख्य रूप से नियंत्रण प्रणाली से निर्देशों के आधार पर क्षेत्र उपकरणों से डिजिटल संकेत और आउटपुट नियंत्रण संकेत प्राप्त करने के लिए प्रयोग किया जाता है,क्षेत्र के उपकरणों जैसे सेंसर और एक्ट्यूएटर और नियंत्रण प्रणाली के बीच महत्वपूर्ण पुल के रूप में कार्य करना.
आमतौर पर उद्योग में "PDIO" (डिस्क्रेट I/O पैक) के रूप में जाना जाता है, मॉड्यूल का मुख्य डिजाइन दर्शन एक एकल पीसीबी पर डिजिटल इनपुट और डिजिटल आउटपुट दोनों कार्यों को अत्यधिक एकीकृत करना है,संपर्क जैसे फील्ड उपकरणों से डेटा प्राप्त करने और नियंत्रित करने के लिए एक-स्टॉप समाधान प्रदान करनायह मार्क VIe नियंत्रक के साथ वास्तविक समय में दोहरी 100 एमबीपीएस फुल-डुप्लेक्स IONet ईथरनेट के माध्यम से डेटा का आदान-प्रदान करता है, जिससे बेहद कम प्रतिक्रिया समय सुनिश्चित होता है।

एक निश्चित बिजली संयंत्र में, स्टीम टरबाइन से वास्तविक समय में प्रदर्शन डेटा की निगरानी के लिए इस मॉड्यूल के उपयोग ने परिचालन निगरानी के स्तर में काफी सुधार किया है।भाप टरबाइन से विभिन्न परिचालन मापदंडों को एकत्र करके, मॉड्यूल नियंत्रण प्रणाली के लिए सटीक, वास्तविक समय डेटा समर्थन प्रदान करता है।

1. टर्मिनल बोर्ड स्थापित करेंः चयनित टर्मिनल बोर्ड (टीडीबीएस या टीडीबीटी) को सुरक्षित रूप से स्थापित करें
2. मॉड्यूल सम्मिलित करें: पीडीआईओ आई/ओ पैकेज को सीधे टर्मिनल बोर्ड कनेक्टर में सम्मिलित करें
3. मैकेनिकल सिक्योरिटीः ईथरनेट पोर्ट के बगल में घुमावदार स्टड का उपयोग करके मैकेनिकल तरीके से मॉड्यूल को सुरक्षित करें; स्टड टर्मिनल ब्लॉक पर संबंधित माउंटिंग ब्रैकेट में स्लाइड करते हैं
4. ईथरनेट कनेक्ट करना: एक या दो ईथरनेट केबल कनेक्ट करें। दोहरी कनेक्शन का उपयोग करते समय, ENET1 आमतौर पर आर नियंत्रक के नेटवर्क से जुड़ा होता है
5. कनेक्टिंग पावरः मॉड्यूल को बिजली की आपूर्ति करने के लिए एक बिजली स्रोत के लिए तीन-पिन बिजली कनेक्टर कनेक्ट
6. सॉफ़्टवेयर कॉन्फ़िगरेशनः यदि आवश्यक हो, तो I/O पैकेज को कॉन्फ़िगर करने के लिए ToolboxST प्रोग्राम का उपयोग करें
