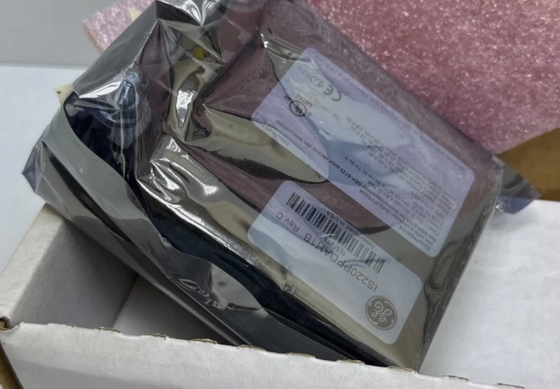

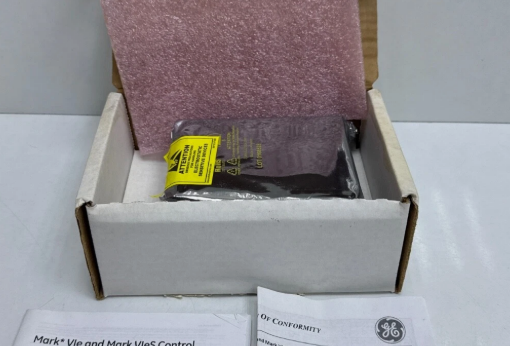

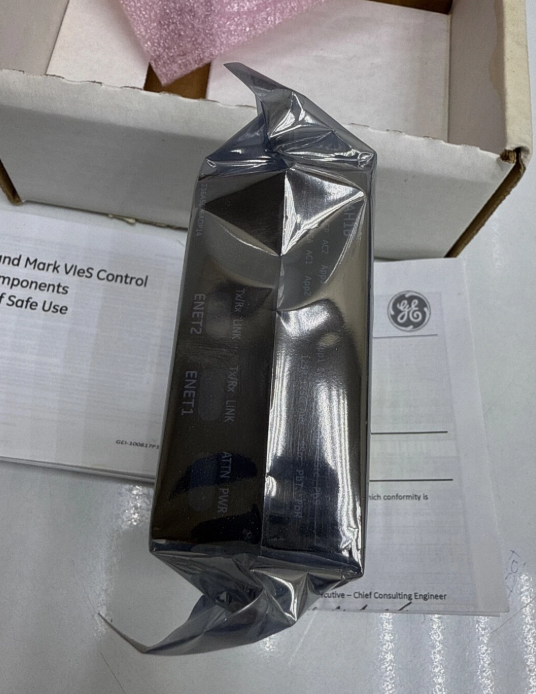

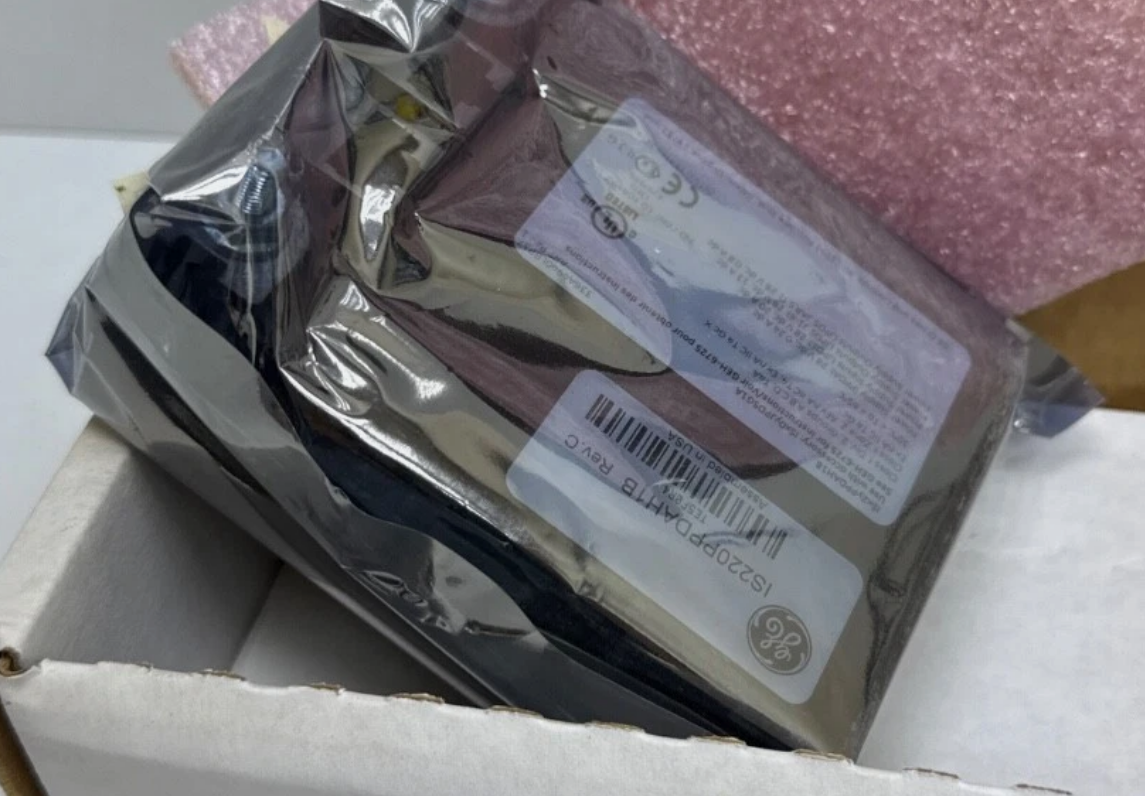

IS220PPDAH1B जीई मार्क VIe

• परिचालन तापमान: -40°C से +70°C
• भंडारण तापमान: -55°C से +85°C
• सापेक्ष आर्द्रता: 5%-95%
• सुरक्षा रेटिंग: IP20
• इनपुट वोल्टेज: 24 VDC (18-36 VDC)
• आउटपुट वोल्टेज: 24 VDC / 28 VDC, मल्टी-चैनल आइसोलेटेड
• आउटपुट करंट: प्रति चैनल अधिकतम 10 A, कुल पावर 480 W
• बिजली की खपत: अधिकतम 5 W

जीई के मार्क VIe नियंत्रण प्रणाली में पावर वितरण प्रतिक्रिया के लिए एक मुख्य घटक के रूप में, आईएस220पीपीडीएएच1बी पावर जनरेशन, तेल और गैस, रसायन और डेटा सेंटर जैसे उद्योगों में पावर वितरण प्रणालियों की निगरानी और प्रबंधन के लिए पसंदीदा समाधान बन गया है। इसकी उत्कृष्ट विशेषताओं में प्लग-एंड-प्ले इलेक्ट्रॉनिक आईडी, स्वचालित पुनर्संरचना, डुअल-रिडंडेंट ईथरनेट संचार, 1:1 रिडंडेंट हॉट-स्वैप क्षमता और पांच-स्तरीय सुरक्षा शामिल हैं।

यह मॉड्यूल पावर वितरण पैनलों से फीडबैक सिग्नल को कंडीशन करता है और कनेक्टेड कंट्रोलर के लिए एक ईथरनेट इंटरफ़ेस प्रदान करता है। यह बोर्ड कनेक्टेड कोर वितरण पैनलों (जैसे जेपीडीएस, जेपीडीएम, जेपीडीजी, या जेपीडीसी) से पावर बस वोल्टेज, ब्रांच सर्किट ब्रेकर स्थिति, ग्राउंड फॉल्ट डिटेक्शन और पावर सिस्टम स्वास्थ्य सहित सिस्टम फीडबैक सिग्नल प्राप्त करता है और इस जानकारी को डुअल-रिडंडेंट ईथरनेट इंटरफेस के माध्यम से मार्क VIe या मार्क VIeS कंट्रोलर को वास्तविक समय में प्रसारित करता है।

एक गैस टरबाइन पावर प्लांट में, आईएस220पीपीडीएएच1बी को मार्क VIe नियंत्रण प्रणाली के पावर वितरण निगरानी अनुभाग में तैनात किया गया था। मॉड्यूल वास्तविक समय में ग्राउंड फॉल्ट और बसबार वोल्टेज में मामूली उतार-चढ़ाव की निगरानी करता है, इंसुलेशन के महत्वपूर्ण सीमा तक गिरने से पहले प्रारंभिक चेतावनी जारी करता है।

यह संचालन और रखरखाव कर्मियों को ट्रिप होने से पहले समय पर हस्तक्षेप करने की अनुमति देता है, जिससे अनियोजित आउटेज से होने वाले महत्वपूर्ण वित्तीय नुकसान को सफलतापूर्वक रोका जा सकता है।

क्या मॉड्यूल हॉट-स्वैपिंग का समर्थन करता है?
हाँ। मार्क VIe I/O पैकेज हॉट-स्वैपिंग का समर्थन करने के लिए डिज़ाइन किया गया है। हालांकि, इस ऑपरेशन को करते समय, उचित ईएसडी सुरक्षा उपकरण पहनना सुनिश्चित करें और सत्यापित करें कि सिस्टम महत्वपूर्ण ऑपरेटिंग स्थिति में नहीं है।

आईएस220पीपीडीएएच1बी को किन वितरण पैनलों पर स्थापित किया जा सकता है?
इसे आमतौर पर जेपीडीएम, जेपीडीसी, या जेपीडीएस वितरण पैनलों पर स्थापित किया जाता है। मॉड्यूल जेपीडीसी, जेपीडीएस, जेपीडीएम और जेपीडीजी पावर सप्लाई पैनल के साथ संगत है।

क्या मॉड्यूल स्वतंत्र रूप से ग्राउंड फॉल्ट का पता लगा सकता है?
मॉड्यूल स्थानीय रूप से ग्राउंड सिग्नल की निगरानी कर सकता है, लेकिन उन्नत ग्राउंड फॉल्ट डिटेक्शन के लिए एक संगत जेपीडीई बोर्ड के साथ स्थापना की आवश्यकता होती है।

इस मॉड्यूल के लिए वारंटी अवधि क्या है?
आमतौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
