IS200SRTDH2A जीई मार्क VIe
| उत्पत्ति के प्लेस | यूएसए |
|---|---|
| ब्रांड नाम | GE |
| प्रमाणन | Certificate of Origin |
| मॉडल संख्या | आईएस200एसआरटीडीएच2ए |
| दस्तावेज़ | GE-Mark-VIe-VIeS.pdf |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | $3700 |
| पैकेजिंग विवरण | मूल बॉक्स पैकेजिंग |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 1-99 पीसी/3-5 दिन |
उत्पाद विवरण
| ब्रांड | जीई | मॉड्यूल संख्या | आईएस200एसआरटीडीएच2ए |
|---|---|---|---|
| सूची | मार्क VIe | बिक्री मूल्य | $3700 |
| स्थिति | स्टॉक में | मूल | यूएसए |
| समय सीमा | 3-5 कार्य दिवस | वारंटी | 1 वर्ष |
| वज़न | 1 किलो | ||
| प्रमुखता देना | 8 आरटीडी इनपुट आरटीडी इनपुट टर्मिनल बोर्ड,एसआईएल 2 सुरक्षा प्रमाणन जीई मार्क VIe मॉड्यूल,1500 VAC आइसोलेशन तापमान निगरानी बोर्ड |
||
उत्पाद विवरण

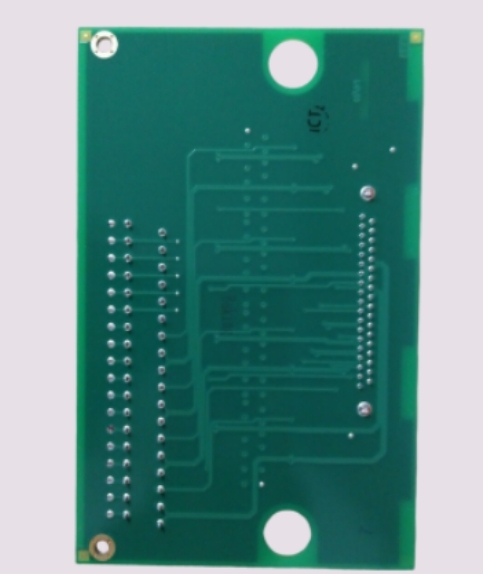

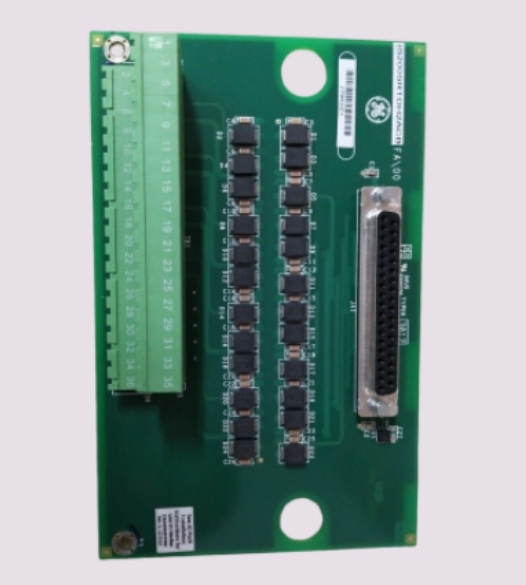

IS200SRTDH2A जीई मार्क VIe
उत्पाद का अवलोकन
GE IS200SRTDH2A एक कॉम्पैक्ट आरटीडी (प्रतिरोध तापमान डिटेक्टर) इनपुट टर्मिनल बोर्ड है जिसे जनरल इलेक्ट्रिक द्वारा विशेष रूप से टरबाइन नियंत्रण प्रणालियों की मार्क VI / मार्क VIe श्रृंखला के लिए डिज़ाइन किया गया है।यह बोर्ड एक कोर संकेत प्रसंस्करण घटक के रूप में कार्य करता है, गैस टरबाइन, स्टीम टरबाइन और कंप्रेसर सहित महत्वपूर्ण उपकरणों के लिए उच्च परिशुद्धता तापमान निगरानी प्रदान करता है।
यह बोर्ड मार्क VI आरटीडी टर्मिनल बोर्ड का सरल संस्करण है। इसमें औद्योगिक ग्रेड पीसीबी डिजाइन है और उत्कृष्ट विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) प्रतिरोध प्रदान करता है।बोर्ड सिम्पलेक्स का समर्थन करता है, डुप्लेक्स और ट्रिपल रिडंडेंसी (टीएमआर) कॉन्फ़िगरेशन, जो सिस्टम विश्वसनीयता आवश्यकताओं के आधार पर लचीली तैनाती की अनुमति देता है।
प्रमुख विशेषताएं
- चैनलों की संख्या: 8 आरटीडी इनपुट (कुछ स्रोत 16 3-वायर चैनलों के लिए समर्थन का संकेत देते हैं)
- इनपुट प्रकारः Pt100, Pt1000, Cu10, Ni120, आदि (सॉफ्टवेयर सेलेक्ट करने योग्य)
- माप सीमाः -200 °C से +850 °C
- माप करंटः 1 एमए स्थिर करंट स्रोत
- संकल्पः 0.1 °C (आंतरिक 16-बिट एडीसी)
- सटीकताः ±0.1% ±0.1 °C (सामान्य)
- अलगाव वोल्टेजः चैनल-टू-सिस्टम 1500 VAC; चैनल-टू-चैनल 500 VAC
- ऑपरेटिंग तापमानः -30 °C से +65 °C (कुछ मॉडलः -40 °C से +85 °C)
- माउंटिंगः डीआईएन रेल या पैनल माउंटिंग
- प्रमाणपत्रः सीई, यूएल, आईपी20
उत्पाद विनिर्देश
| ब्रांड नाम | जनरल इलेक्ट्रिक |
| मॉडल | IS200SRTDH2A |
| सूची | मार्क VIe |
| सकल वजन | 2.2 पाउंड / 35.2 औंस / 1 किलो |
| पैकिंग का आकार | 16 सेमी x 16 सेमी x 12 सेमी |
| मूल देश | संयुक्त राज्य अमेरिका |
| एचएस कोड | 8537101190 |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | $3700 |
| वारंटी | 12 महीने |
| नेतृत्व समय | 3-5 कार्यदिवस |
| कूरियर भागीदार | डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस |
उत्पाद के फायदे
SIL 2 सुरक्षा प्रमाणन
IS200SRTDH2A की सटीकता को IEC 61508-3 SIL 2 के अनुसार प्रमाणित किया गया है, जिससे यह महत्वपूर्ण सुरक्षा अनुप्रयोगों के लिए उपयुक्त है।
अतिरिक्त आरटीडी इनपुट और स्व-निदान
प्रत्येक चैनल रिडंडेंट आरटीडी कनेक्शन का समर्थन करता है और सेंसर और सर्किट की स्थिति की पुष्टि करने के लिए हर 100 एमएस में अंतर्निहित स्व-परीक्षण (बीआईएसटी) करता है।
प्रोग्राम करने योग्य अतितापमान सीमाएँ
चेतावनी और बंद करने के कार्यों के लिए प्रत्येक चैनल पर दो प्रोग्राम करने योग्य अतितापमान सीमाएं निर्धारित की जा सकती हैं।
उच्च शोर प्रतिरोध और विद्युत सुरक्षा
2000 Vrms अलगाव उच्च वोल्टेज ट्रांजिटर्स को आंतरिक घटकों को नुकसान पहुंचाने या निम्न वोल्टेज नियंत्रण परतों में फैलाने से रोकता है।
लचीला रिडंडेंसी आर्किटेक्चर
विफलता के एकल बिंदुओं को कम करने के लिए दोहरे 37-पिन केबल कनेक्टरों के साथ एकल, दोहरी और ट्रिपल रिडंडेंसी कॉन्फ़िगरेशन का समर्थन करता है।
उपयुक्त वातावरण
- विद्युत उत्पादनः गैस टरबाइन, भाप टरबाइन और बड़े पैमाने पर विद्युत उत्पादन इकाइयों के लिए तापमान निगरानी
- तेल और गैस उद्योगः कंप्रेसर इकाइयों और पंप स्टेशनों के लिए तापमान निगरानी
- पवन ऊर्जाः चरम वातावरण के लिए अनुरूप कोटिंग के साथ मार्क VIe पवन टरबाइन मुख्य नियंत्रण कैबिनेट
- जहाज के इंजन रूम: जहाज के इंजन रूम जैसे कठोर वातावरण में प्रत्यक्ष स्थापना
- धातु विज्ञान और रासायनिक उद्योगः विभिन्न औद्योगिक प्रक्रियाओं के लिए उच्च परिशुद्धता तापमान माप
- बाहरी और कठोर वातावरणः बाहरी सबस्टेशन ट्रांसफार्मर, 1500 वीएसी अलगाव के साथ उच्च वोल्टेज उत्तेजना कैबिनेट
केस स्टडी
600 मेगावाट के थर्मल पावर प्लांट में IS200SRTDH2A का उपयोग जनरेटर के फील्ड वाइंडिंग के तापमान की निगरानी के लिए किया जाता है। इसकी SIL 2 रेटेड सटीकता ± 0 है।1 °C यह सुनिश्चित करता है कि मॉड्यूल 0 की तापमान वृद्धि का पता लगा सकता है.5°C_ एक अति ताप का प्रारंभिक चेतावनी संकेत। जब असामान्य तापमान वृद्धि का पता चलता है,मॉड्यूल IS200SPROH1 के माध्यम से 1 सेकंड के भीतर ठंडा करने वाले पंखे को चालू करने के लिए ट्रिगर करता है और IS200SRLYH2A के माध्यम से कार्रवाई करता है, उपकरण क्षति होने से पहले हस्तक्षेप करने में सक्षम।
अक्सर पूछे जाने वाले प्रश्न
IS200SRTDH2A कितने RTD इनपुट का समर्थन करता है?
IS200SRTDH2A 8 आरटीडी इनपुट का समर्थन करता है। कुछ दस्तावेज इंगित करते हैं कि यह 16-चैनल, 3-वायर आरटीडी कॉन्फ़िगरेशन का समर्थन करता है।
यह किस प्रकार के आरटीडी सेंसर का समर्थन करता है?
यह Pt100, Pt1000, Cu10 और Ni120 सहित विभिन्न प्रकारों का समर्थन करता है, जिन्हें सॉफ्टवेयर के माध्यम से चुना और कॉन्फ़िगर किया जा सकता है।
IS200SRTDH2A किस RTD वायरिंग कॉन्फ़िगरेशन का समर्थन करता है?
यह 2-वायर, 3-वायर और 4-वायर आरटीडी कॉन्फ़िगरेशन का समर्थन करता है और इसमें स्वचालित 3-वायर/4-वायर मुआवजा है।
इस मॉड्यूल की वारंटी अवधि क्या है?
मूल उत्पादों के लिए सामान्यतः 12 महीने की वारंटी अवधि होती है।
