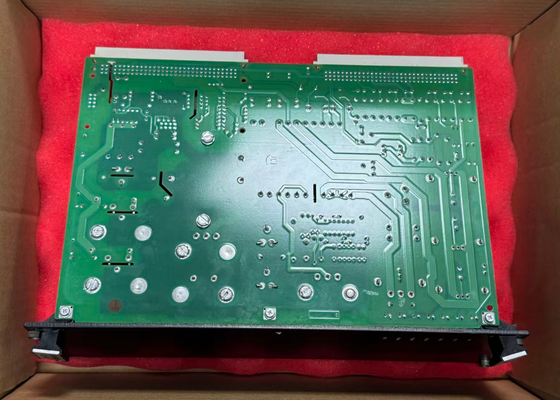

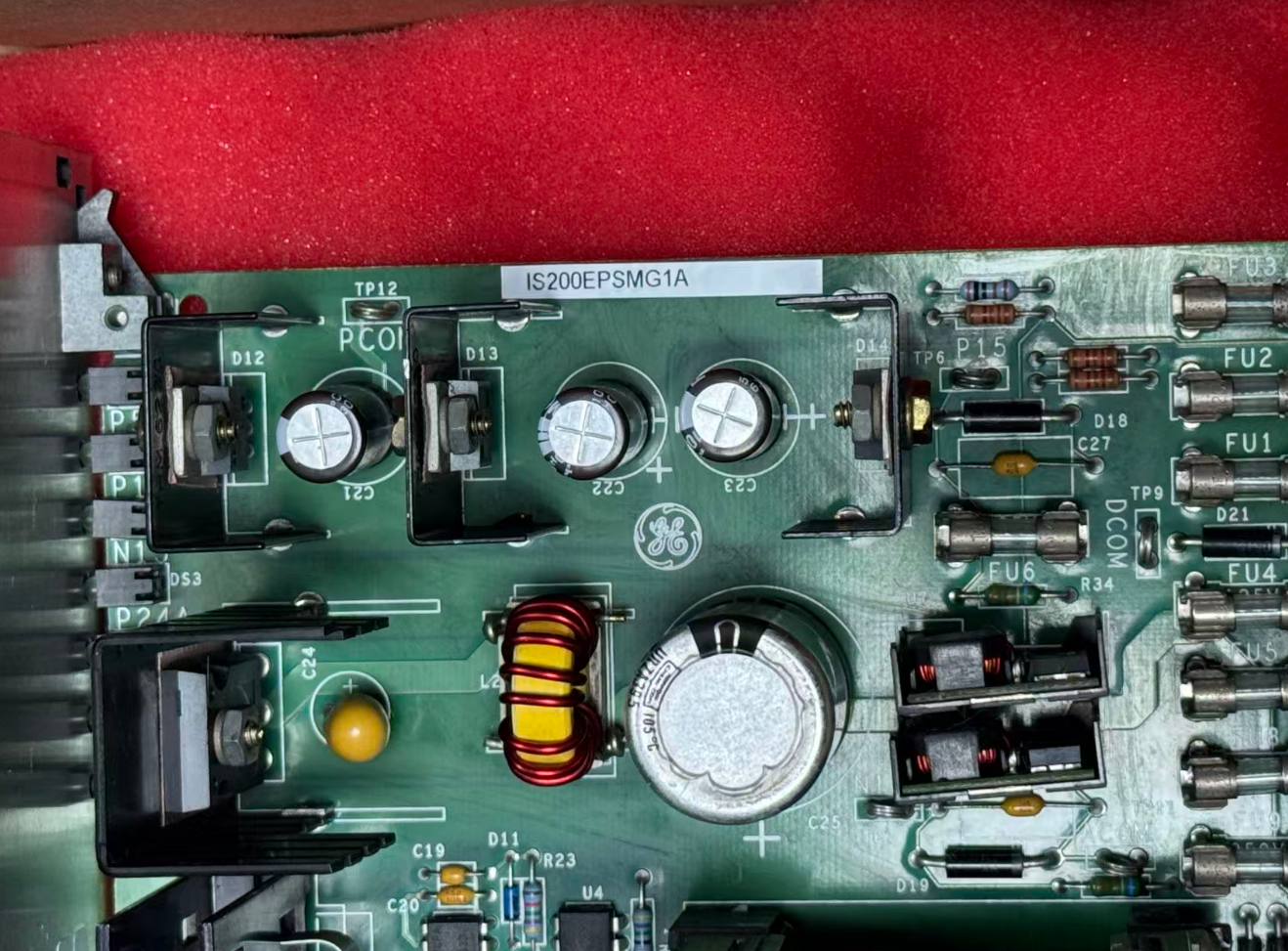

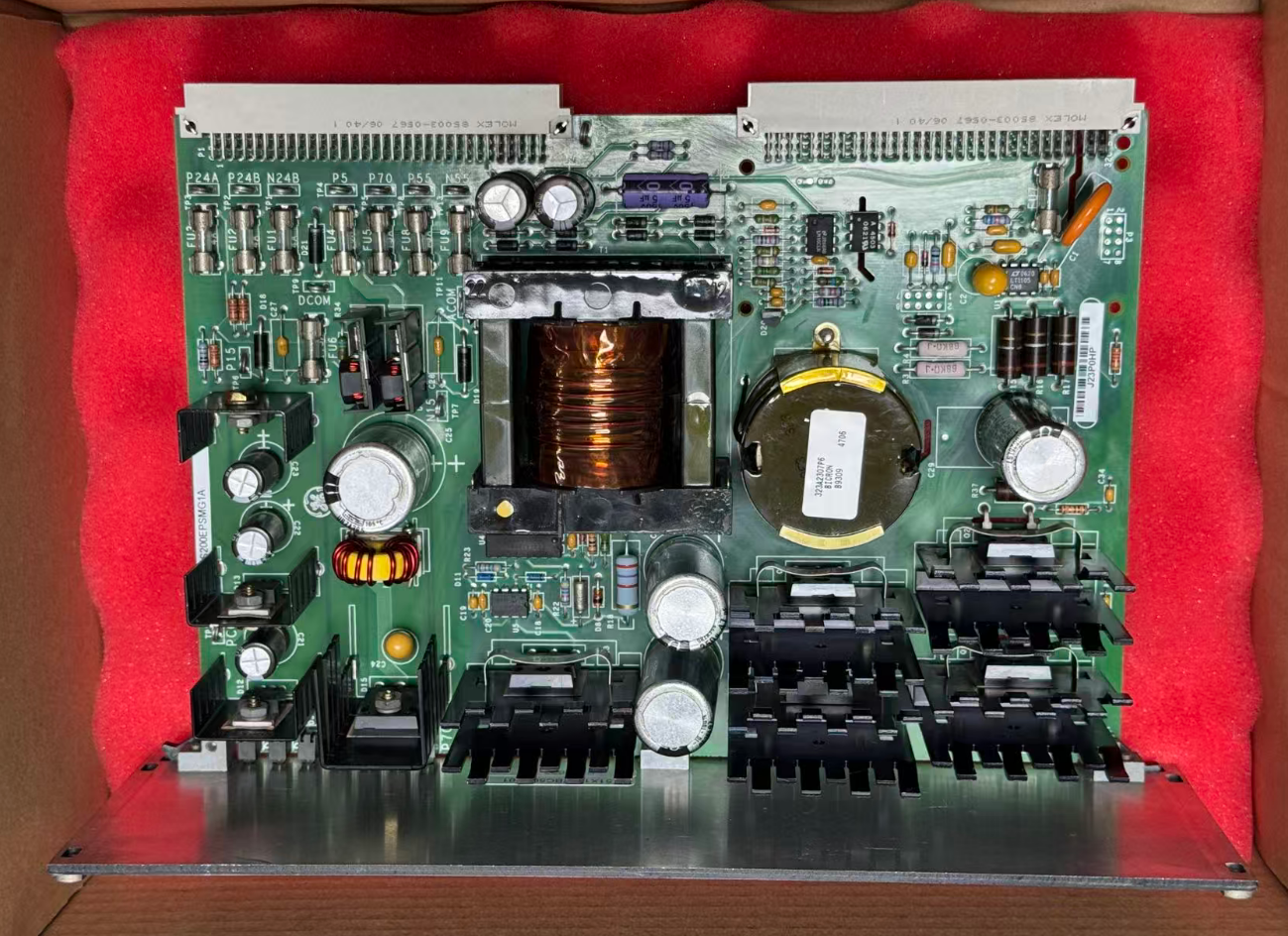

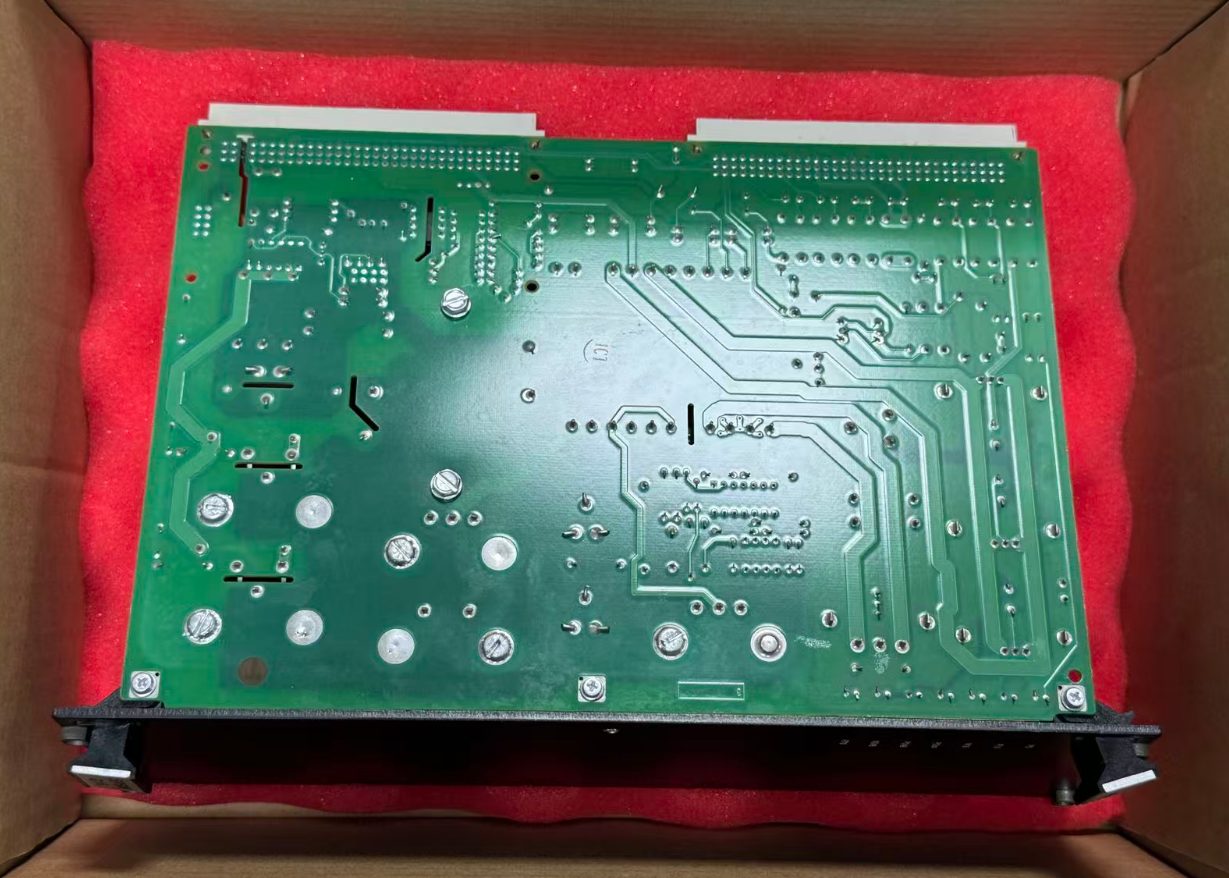

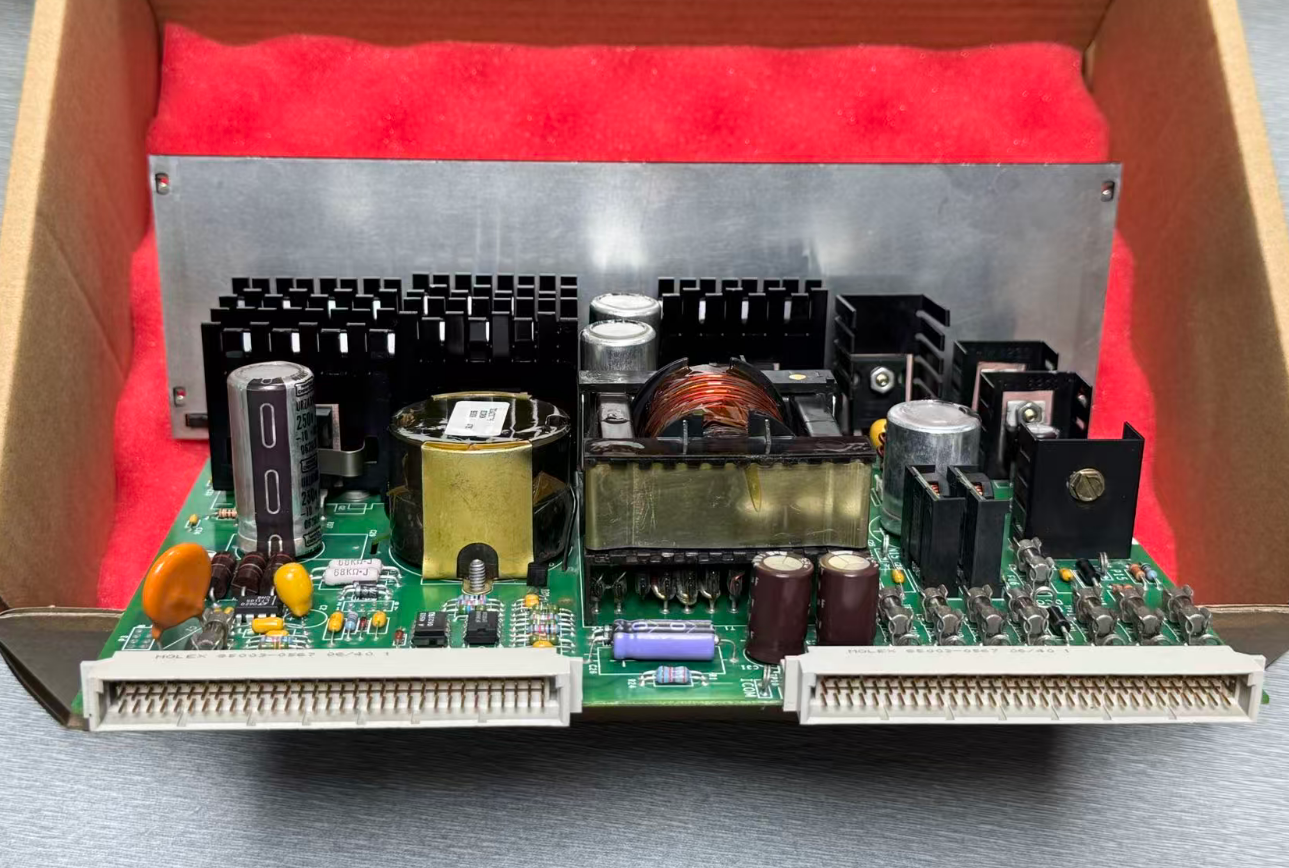

आईएस200ईपीएसएमजी1ए जीई मार्क VI

IS200EPSMG1A EX2100 उत्तेजना नियंत्रण प्रणाली की बिजली आपूर्ति श्रृंखला में मुख्य शक्ति रूपांतरण इकाई है।इस मॉड्यूल को IS200EPDMG1B पावर डिस्ट्रीब्यूशन मॉड्यूल से 125V DC इनपुट मिलता है और, एक आंतरिक बक नियामक और एक पुश-पुल इन्वर्टर से मिलकर एक दो-चरण सर्किट आर्किटेक्चर के माध्यम से,ठीक से इसे नियंत्रण प्रणाली द्वारा आवश्यक कई अलग नियंत्रित बिजली की आपूर्ति में परिवर्तित करता है.

विशेष रूप से, बक नियामक इनपुट वोल्टेज को 50 वी डीसी के एक मध्यवर्ती वोल्टेज में परिवर्तित करता है, जिसे फिर पुश-पॉल इन्वर्टर द्वारा कई आउटपुट चैनलों को उत्पन्न करने के लिए संसाधित किया जाता है;पुश-पुल इन्वर्टर के अंदर ट्रांसफार्मर इनपुट पावर सप्लाई और कंट्रोल सिस्टम आउटपुट के बीच उच्च वोल्टेज अलगाव प्रदान करता है.

• ऑपरेटिंग तापमानः -40°C से +70°C
• सापेक्ष आर्द्रताः 5% से 95% (गैर-संक्षेपण)
• कंपन सहिष्णुताः 0.05g आरएमएस, 57 Hz से 250 Hz
• झटका सहिष्णुताः 5g, 22ms
• माउंटिंग विधिः EPBP बैकप्लेन प्लग-इन स्थापना

• थर्मल पावर प्लांट्स में भाप टरबाइन और गैस टरबाइन के लिए उत्तेजना नियंत्रण प्रणाली (कोयला और गैस से चलने वाली)
• जल विद्युत संयंत्रों में जल टरबाइनों के लिए उत्तेजना नियंत्रण प्रणाली
• परमाणु ऊर्जा संयंत्रों में पारंपरिक द्वीपों के लिए उत्तेजना प्रणाली
• तेल और गैस उद्योग में कंप्रेसर और पंपों के लिए उत्तेजना प्रणाली
• रासायनिक उद्योग में रिएक्टरों और विभाजक के लिए उत्तेजना प्रणाली
• पवन संयंत्रों में पवन टरबाइनों के लिए उत्तेजना नियंत्रण प्रणाली
• ऑनशोर और ऑफशोर पवन ऊर्जा परियोजनाएं
• बड़े पैमाने पर औद्योगिक स्वचालन नियंत्रण प्रणाली

ठंडी जलवायु में स्थित एक पीक-शेविंग पावर प्लांट में, GE EX2100 सिस्टम को सर्दियों के रखरखाव बंद होने के बाद बार-बार स्टार्टअप विफलताओं का सामना करना पड़ा।IS200EPSMG1A मॉड्यूल पर नैदानिक एलईडी बंद रह गया जब तक तकनीशियनों कैबिनेट पूर्व गरम, जिसके बाद यह सामान्य संचालन में लौट आया।

यह मामला दर्शाता है कि ठंडे वातावरण में लंबे समय तक बंद रहने के बाद, कम तापमान के कारण मॉड्यूल के आंतरिक घटकों में स्टार्टअप में देरी हो सकती है।अत्यधिक ठंडे क्षेत्रों में कैबिनेट हीटिंग उपकरणों को स्थापित करने की सिफारिश की जाती है.

EPBP बैकप्लेन में कितने EPSM मॉड्यूल स्थापित किए जा सकते हैं?
ईपीबीपी बैकप्लेन में तीन ईपीएसएम मॉड्यूल तक स्थापित किए जा सकते हैं ताकि नियंत्रकों को तर्क स्तर की शक्ति प्रदान की जा सके।

क्या IS200EPSMG1A एक अनावश्यक विन्यास का समर्थन करता है?
हाँ. EX2100 उत्तेजना नियंत्रण प्रणाली में, प्रत्येक नियंत्रक (M1, M2, और C) तीन स्वतंत्र EPSMG1 इकाइयों द्वारा संचालित किया जाता है, N + 1 शक्ति अधिशेष प्रदान करता है।

IS200EPSMG1A के लिए बिजली आपूर्ति आवश्यकताएं क्या हैं?
इनपुट 125 वी डीसी है, जो ईपीडीएम पावर डिस्ट्रीब्यूशन मॉड्यूल द्वारा आपूर्ति की जाती है।

इस मॉड्यूल की वारंटी अवधि क्या है?
मूल उत्पादों के लिए सामान्यतः 12 महीने की वारंटी अवधि होती है।
