IS420YAICS1B जीई मार्क VIe

IS420YAICS1B का प्राथमिक कार्य I/O ईथरनेट और एनालॉग इनपुट/आउटपुट टर्मिनल ब्लॉक के बीच एक विद्युत इंटरफ़ेस स्थापित करना है, जिससे फ़ील्ड सेंसर सिग्नल और नियंत्रण प्रणाली के बीच डेटा का आदान-प्रदान संभव हो सके।

यह भौतिक दुनिया के एनालॉग सिग्नलों को सटीक रूप से परिवर्तित करता है—जैसे तापमान, दबाव, कंपन और तरल स्तर—नियंत्रक द्वारा प्रसंस्करण के लिए डिजिटल सिग्नलों में, साथ ही नियंत्रक के डिजिटल कमांड को एक्चुएटर्स को चलाने के लिए एनालॉग सिग्नलों में परिवर्तित करता है।

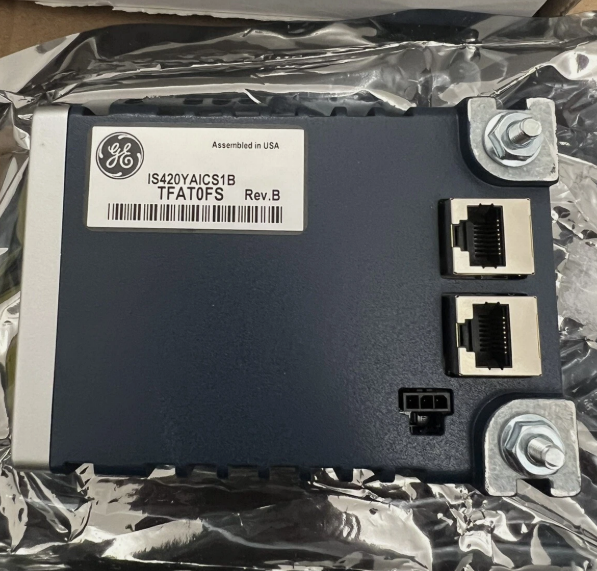

संचार स्तर पर, मॉड्यूल डुअल RJ45 ईथरनेट इंटरफेस से लैस है जिसे सीधे नियंत्रण प्रणाली के IONet नेटवर्क से जोड़ा जा सकता है, जो डेज़ी-चेन या स्टार टोपोलॉजी का समर्थन करता है। यह डिज़ाइन I/O मॉड्यूल को मुख्य नियंत्रण कैबिनेट के स्थान से बाधित होने से मुक्त करता है, जिससे उन्हें पूरे प्लांट में तैनात किया जा सकता है ताकि वास्तविक वितरित नियंत्रण प्राप्त किया जा सके।

मॉड्यूल QNX न्यूट्रिनो रियल-टाइम ऑपरेटिंग सिस्टम चलाता है और 1.6 GHz AMD G-सीरीज़ डुअल-कोर माइक्रोप्रोसेसर और 2 GB DDR3 मेमोरी से लैस है, जो शक्तिशाली डेटा प्रसंस्करण क्षमताएं प्रदान करता है।

• 10 एनालॉग इनपुट और 2 एनालॉग आउटपुट का समर्थन करता है
• 16-बिट ADC जिसमें इनपुट सटीकता 0.1% फुल स्केल और आउटपुट सटीकता ±0.5% है
• सिम्प्लेक्स और TMR (ट्रिपल-मोड रिडंडेंसी) ऑपरेटिंग मोड का समर्थन करता है
• व्यापक स्व-नैदानिक क्षमताएं
• ऑपरेटिंग तापमान: -40°C से +70°C
• उच्च-गुणवत्ता वाली सामग्री जिसमें संक्षारण और नमी प्रतिरोध को बढ़ाने के लिए कन्फॉर्मल कोटिंग है

• स्थापना निरीक्षण: स्थापना से पहले सुनिश्चित करें कि टर्मिनल ब्लॉक सुरक्षित रूप से स्थापित हैं। ईथरनेट पोर्ट के पास स्टड का उपयोग करके मॉड्यूल को माउंटिंग ब्रैकेट पर सुरक्षित करें।

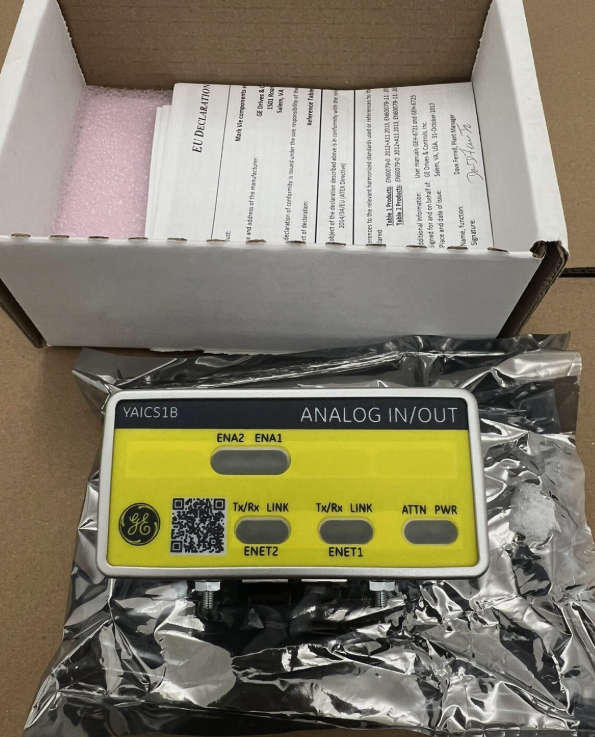

• एलईडी संकेतक निगरानी: सामान्य संचालन को सत्यापित करने के लिए मॉड्यूल के फ्रंट पैनल पर एलईडी की स्थिति की समय-समय पर जांच करें।
• वायरिंग और कनेक्शन का आवधिक निरीक्षण: ढीलेपन, ऑक्सीकरण या जंग के लिए नियमित रूप से वायरिंग और कनेक्टर्स का निरीक्षण करें, डीसी-37-पिन कनेक्टर और ईथरनेट इंटरफ़ेस की विश्वसनीयता पर ध्यान दें।
• फर्मवेयर और सॉफ्टवेयर अपडेट: नवीनतम सुविधा वृद्धि और सुरक्षा पैच के लिए GE फर्मवेयर और सॉफ्टवेयर अपडेट के बारे में सूचित रहें।
• रखरखाव रिकॉर्ड प्रबंधन: शेड्यूल को अनुकूलित करने और दोष प्रवृत्तियों का विश्लेषण करने के लिए सभी रखरखाव और मरम्मत गतिविधियों के विस्तृत रिकॉर्ड रखें।
• स्व-नैदानिक कार्यों का उपयोग करना: फ्लैश मेमोरी, रैम, ईथरनेट पोर्ट और प्रोसेसर हार्डवेयर स्थिति की निगरानी के लिए व्यापक स्व-नैदानिक क्षमताओं का उपयोग करें।

एक पावर प्लांट के गैस टर्बाइन सहायक मशीनरी सिस्टम में, IS420YAICS1B मॉड्यूल को स्थानीय नियंत्रण कैबिनेट में कंपन और तापमान निगरानी के लिए सफलतापूर्वक तैनात किया गया है। इसका 10-चैनल, अत्यधिक एकीकृत डिजाइन और ±10V एक्सेलेरोमीटर सिग्नलों के लिए समर्थन कंपन सेंसर और थर्मोकपल से सिग्नलों के सटीक अधिग्रहण को सक्षम बनाता है, जिससे उपकरण स्थिति निगरानी और निवारक रखरखाव के लिए विश्वसनीय डेटा प्रदान होता है।

क्या यह मॉड्यूल कंप्रेसर स्टॉल डिटेक्शन का समर्थन करता है?
नहीं। कंप्रेसर स्टॉल डिटेक्शन इस मॉड्यूल द्वारा समर्थित नहीं है।

मॉड्यूल को टर्मिनल ब्लॉक से कैसे जोड़ा जाता है?
मॉड्यूल नीचे स्थित डीसी-37-पिन कनेक्टर के माध्यम से एनालॉग टर्मिनल ब्लॉक, जैसे टीबीएआई से जुड़ता है।

टी.एम.आर. कॉन्फ़िगरेशन के लिए कितने मॉड्यूल की आवश्यकता होती है?
टी.एम.आर. (ट्रिपल-मोड रिडंडेंसी) कॉन्फ़िगरेशन के लिए 3 I/O पैकेजों की आवश्यकता होती है। एक सिम्प्लेक्स कॉन्फ़िगरेशन के लिए केवल 1 की आवश्यकता होती है। सभी टी.एम.आर. मॉड्यूल एक ही हार्डवेयर संस्करण के होने चाहिए।

इस मॉड्यूल के लिए वारंटी अवधि क्या है?
आमतौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
