आईएस200ईएक्सएचएसजी3ए जीई मार्क VI

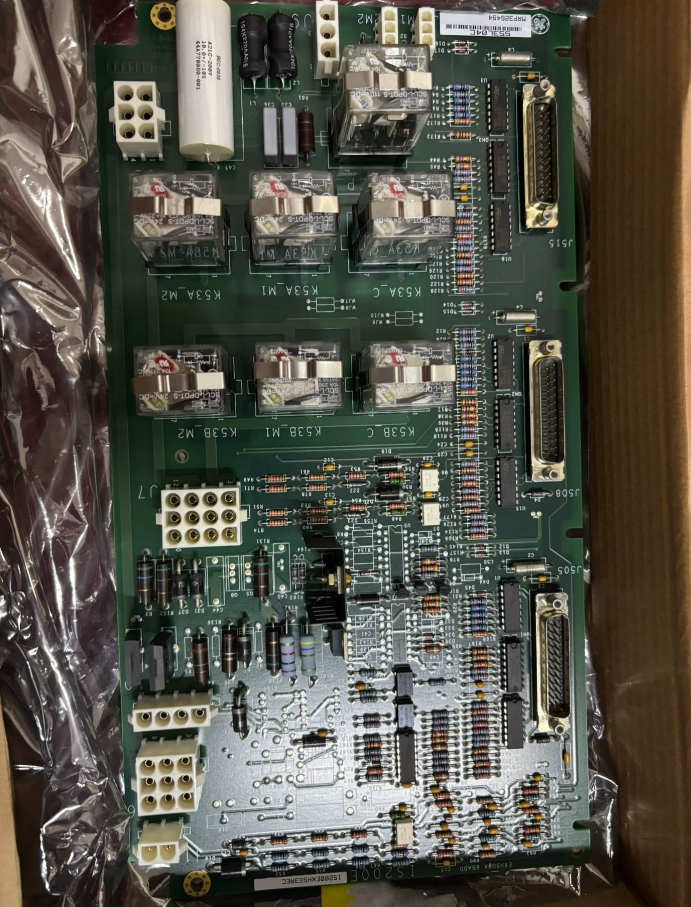

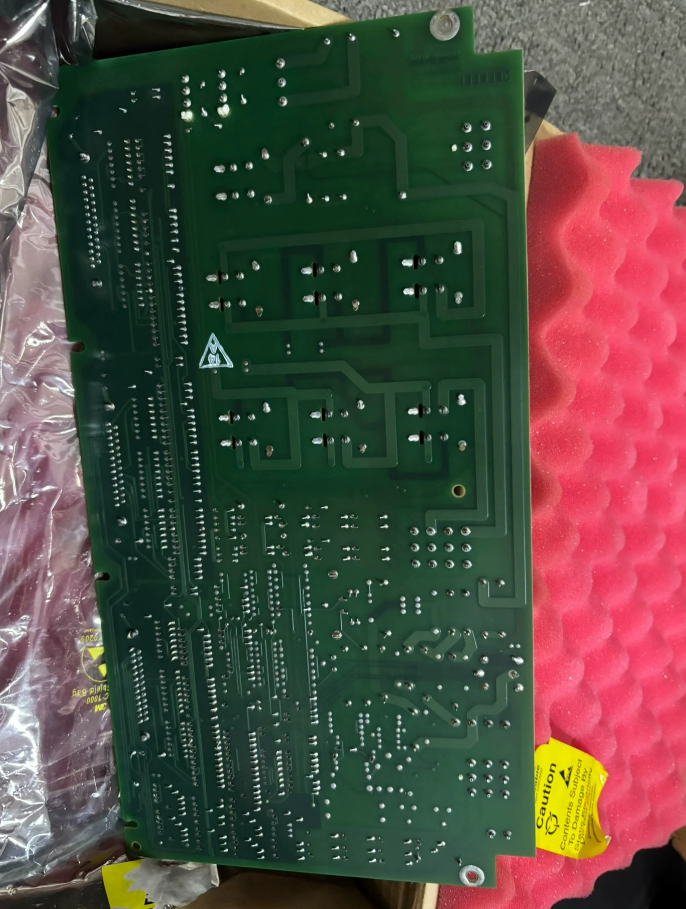

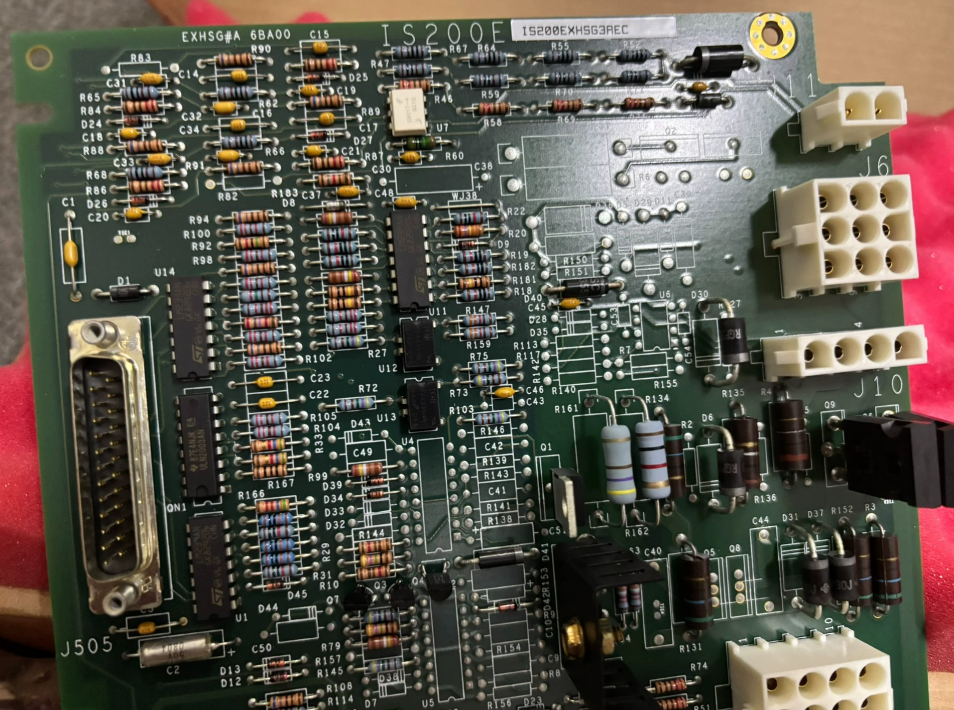

IS200EXHSG3A एक उच्च गति रिले ड्राइवर और सेंसर टर्मिनल बोर्ड है जिसे GE द्वारा EX2100 स्टेटिक उत्तेजना प्रणाली के लिए विकसित किया गया है; यह चौथी पीढ़ी के मार्क VI श्रृंखला हार्डवेयर का हिस्सा है।एक उच्च प्रदर्शन मुद्रित सर्किट बोर्ड विधानसभा के रूप में, IS200EXHSG3A तीन मुख्य कार्यों को एकीकृत करता है-उच्च गति रिले ड्राइविंग, द्विदिशात्मक हॉल सेंसिंग, और ऑनलाइन मॉनिटरिंग-एक अल्ट्रा-स्लिम फॉर्म फैक्टर में।

यह तीन उत्तेजक मुख्य इनपुट/आउटपुट (ईएमआईओ) बोर्डों (रिडंडेंट नियंत्रण के लिए) या एक एकल ईएमआईओ बोर्ड (सिम्प्लेक्स नियंत्रण के लिए) को उत्तेजक बैकप्लेन के माध्यम से जोड़ता है,जनरेटर उत्तेजना प्रणाली का सटीक नियंत्रण करने में सक्षमएक ओर, यह तेजी से उत्तेजना सर्किट चालू और बंद स्विच करने के लिए उच्च गति रिले ड्राइव; दूसरी ओर,यह वास्तविक समय में उत्तेजना प्रणाली के प्रमुख मापदंडों की निगरानी करता है, जैसे कि वर्तमान और वोल्टेज, और खराबी की स्थिति में त्वरित सुरक्षा प्रदान करता है।.

• इनपुट वोल्टेजः 24 वीडीसी
• रेटेड करंटः 10 ए
• रिले आउटपुटः 9 ठोस-राज्य रिले, 3 ए/250 वी
• ऑपरेटिंग समयः ≤1 एमएस
• हॉल सेंसरः 2 चैनल, ±200 A/±1200 V
• नमूनाकरण सटीकताः 12-बिट Σ-Δ ADC, बैंडविड्थ 1 kHz
• अलगाव प्रतिरोध वोल्टेजः 2.5 kV आरएमएस
• लॉजिक इनपुटः 5 V DC (TTL संगत)
• ऑपरेटिंग तापमानः -30°C से +65°C
• भंडारण तापमानः -40°C से 85°C
• सापेक्ष आर्द्रताः 5% से 95% (गैर-संक्षेपण)
• कंपन प्रतिरोधः 5 जी कंपन के तहत कनेक्शन सुरक्षित रहते हैं

1. बिजली बंद करने की तैयारीः सुनिश्चित करें कि उत्तेजना प्रणाली निष्क्रिय हो गई है और नियंत्रण कैबिनेट में सभी विद्युत I/O सर्किट बंद कर दिए गए हैं।
2. केबल लेबलिंगः पुनः कनेक्शन को सरल बनाने के लिए, सुनिश्चित करें कि सभी केबलों को कनेक्टर नामों के साथ सही लेबल किया गया है (जैसा कि बोर्ड पर चिह्नित है) ।
3. पुराने बोर्ड को हटाना: सभी केबलों को EXHS बोर्ड से सावधानीपूर्वक डिस्कनेक्ट करें और माउंटिंग शिकंजा निकालें।
4. नए बोर्ड को स्थापित करना: नए EXHS बोर्ड को ब्रैकेट पर लगाएं और इसे उसी ओरिएंटेशन में रखें जैसे इसे हटाया गया था।
5. पुनःसंयोजनः सभी केबलों को चिह्नों के अनुसार पुनःसंयोजित करें, यह सुनिश्चित करें कि दोनों छोर ठीक से बैठे हों।
