जीई मार्क VI एप्लीकेशन I/O टर्मिनल बोर्ड, बिना अनुकूलन योग्य हार्डवेयर पीसीबी कोटिंग प्रक्रिया और मल्टी-वर्जन कम्पैटिबिलिटी के साथ

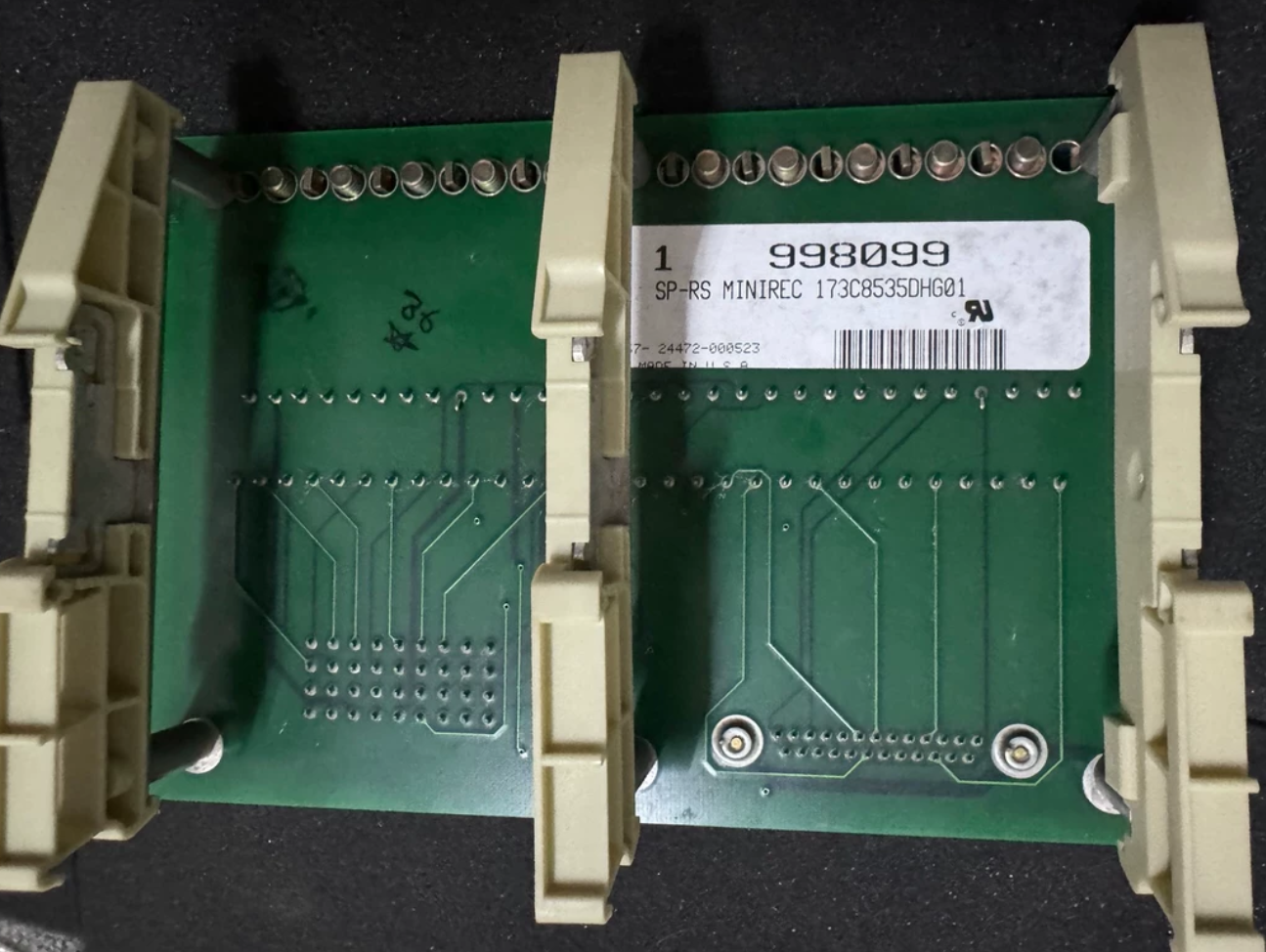

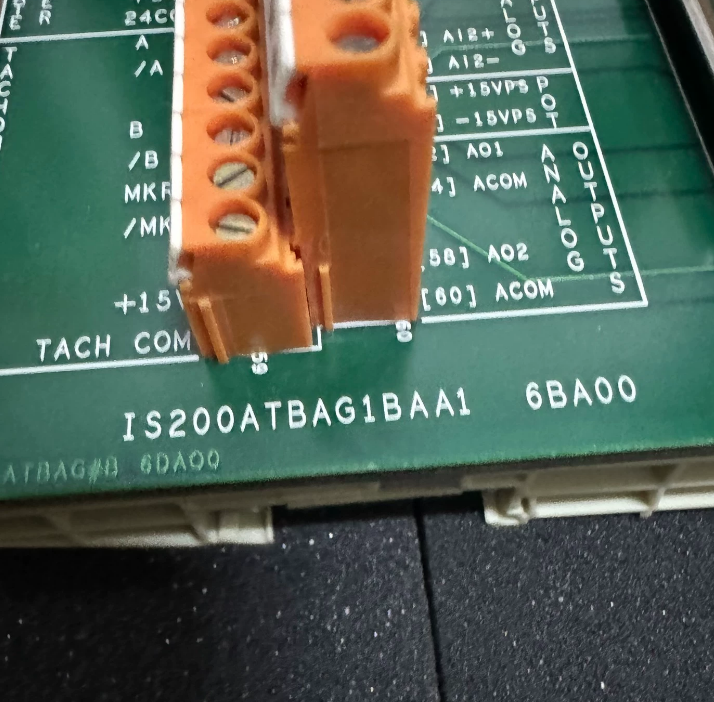

IS200ATBAG1B एक एप्लीकेशन I/O टर्मिनल बोर्ड है जिसका GE पार्ट नंबर 173C8535DHG01 और कार्यात्मक संक्षिप्त नाम "ATBA" है। यह गैस टरबाइन, स्टीम टरबाइन नियंत्रण और औद्योगिक ड्राइव सिस्टम में फील्ड सिग्नल और कंट्रोल सिस्टम बैकप्लेन के बीच भौतिक इंटरफ़ेस के रूप में कार्य करता है।

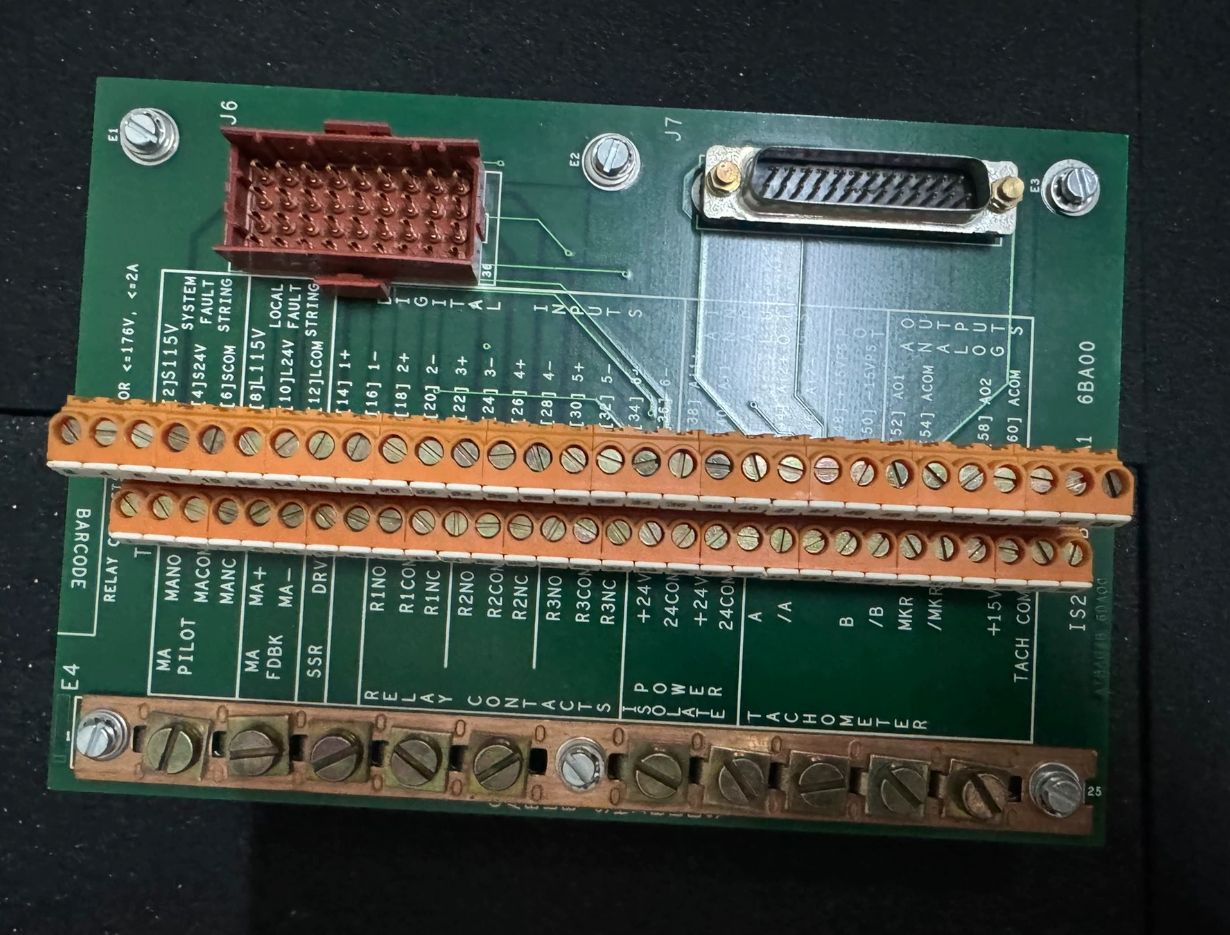

बोर्ड का मुख्य कार्य कंट्रोल असेंबली बैकप्लेन बोर्ड पर J6 और J7 कनेक्टर्स से सभी सिग्नलों के लिए केंद्रीकृत टर्मिनल ब्लॉक कनेक्शन प्रदान करना है। बोर्ड में कोई प्रोसेसर, फर्मवेयर या कॉन्फ़िगर करने योग्य पैरामीटर नहीं हैं; यह पूरी तरह से निष्क्रिय टर्मिनल इंटरफ़ेस बोर्ड है। सभी वायरिंग बोर्ड के फिक्स्ड 60-पोजीशन टर्मिनल ब्लॉक के माध्यम से की जाती है, जो प्रत्येक में 30 पोजीशन की दो पंक्तियों में व्यवस्थित होते हैं और सिग्नल समूह द्वारा व्यक्तिगत रूप से लेबल किए जाते हैं।

• कोई अनुकूलन योग्य हार्डवेयर नहीं: बोर्ड में स्वयं कोई अनुकूलन योग्य हार्डवेयर या मैन्युअल रूप से चलने वाले जम्पर नहीं हैं, जिससे ऑन-साइट त्रुटियों का जोखिम कम हो जाता है।
• पीसीबी कोटिंग प्रक्रिया: "G1" संस्करण मानक पीसीबी कोटिंग निर्दिष्ट करता है। हालांकि कवरेज कन्फॉर्मल कोटिंग जितना व्यापक नहीं है, यह सब्सट्रेट के लिए एक मोटा समग्र सुरक्षात्मक परत प्रदान करता है, जो इसे ऑन-साइट धूल और नमी से प्रभावी ढंग से बचाता है।
• मल्टी-वर्जन कम्पैटिबिलिटी: दो अलग-अलग संस्करण (जैसे, G1AA और G1AB) हैं, जिनमें मुख्य अंतर कनेक्टर्स J6 और J7 का पिन रीअसाइनमेंट है।
• J6 कनेक्टर: अधिकतम 225 V वोल्टेज और अधिकतम 1 A करंट के लिए रेटेड (कुछ विशिष्ट रिले और CONA कनेक्टर्स को छोड़कर)।
• J7 कनेक्टर: 50 V वोल्टेज और अधिकतम 1 A करंट के लिए रेटेड।
• बोर्ड-माउंटेड कनेक्टर्स: बोर्ड पर लगे मानक कनेक्टर्स अधिकतम 176 V वोल्टेज और अधिकतम 1 A करंट के लिए रेटेड हैं।
