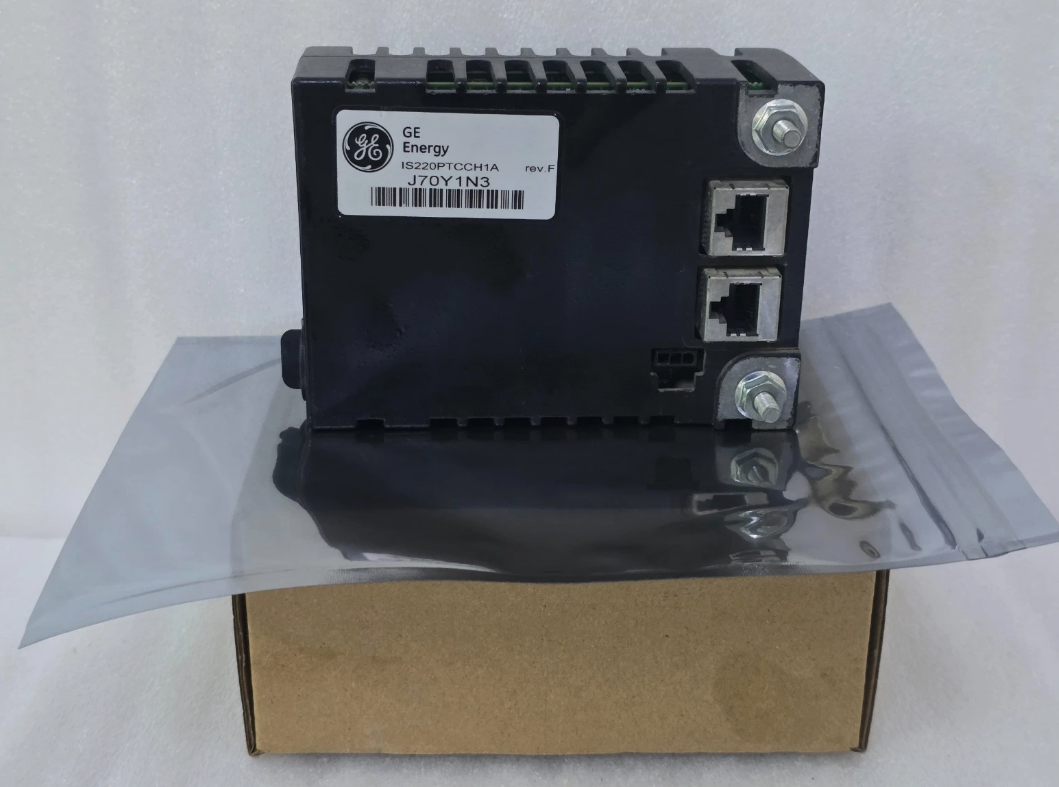

IS220PTCCH1A GE मार्क VIe
| उत्पत्ति के प्लेस | यूएसए |
|---|---|
| ब्रांड नाम | GE |
| प्रमाणन | Certificate of Origin |
| मॉडल संख्या | Is220ptcch1a |
| दस्तावेज़ | GE-Mark-VIe-VIeS.pdf |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | $5000 |
| पैकेजिंग विवरण | मूल बॉक्स पैकेजिंग |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 1-99 पीसी/3-5 दिन |
उत्पाद विवरण
| मॉड्यूल संख्या | Is220ptcch1a | ब्रांड | जीई |
|---|---|---|---|
| सूची | मार्क VIe | बिक्री मूल्य | $5000 |
| स्थिति | स्टॉक में | मूल | यूएसए |
| समय सीमा | 3-5 कार्य दिवस | वारंटी | 1 वर्ष |
| वज़न | 1 किलो | ||
| प्रमुखता देना | 16-बिट ए/डी कनवर्टर थर्मोकपल इनपुट मॉड्यूल,दोहरे चैनल निरर्थक ईथरनेट जीई मार्क VIe मॉड्यूल,स्वचालित सेंसर पहचान तापमान सिग्नल मॉड्यूल |
||
उत्पाद विवरण
आईएस220पीटीसीसीएच1ए जीई मार्क VIe
आईएस220पीटीसीसीएच1ए गैस टरबाइन और स्टीम टरबाइन नियंत्रण प्रणालियों में तापमान सिग्नल अधिग्रहण के लिए विशेष रूप से डिज़ाइन किया गया एक थर्मोकपल इनपुट मॉड्यूल है। यह मॉड्यूल थर्मोकपल सेंसर द्वारा उत्पन्न कमजोर मिलीवोल्ट-स्तरीय वोल्टेज संकेतों को उच्च-सटीकता वाले डिजिटल तापमान डेटा में परिवर्तित करता है, जिसे फिर डुअल ईथरनेट चैनलों के माध्यम से नियंत्रक को वास्तविक समय में प्रेषित किया जाता है।
बोर्ड एक एकीकृत "प्रोसेसर बोर्ड + अधिग्रहण बोर्ड" आर्किटेक्चर को नियोजित करता है, जिसमें एक अंतर्निहित बीपीपीएक्स प्रोसेसर बोर्ड और समर्पित थर्मोकपल अधिग्रहण बोर्ड शामिल है। मॉड्यूल एक कॉम्पैक्ट धातु बाड़े में रखा गया है और इसमें अंतर्निहित कोल्ड-जंक्शन मुआवजा, स्वचालित सेंसर पहचान और ईईपीआरओएम भंडारण क्षमताएं शामिल हैं।
मार्क VIe वितरित I/O परत पर काम करते हुए, मॉड्यूल डुअल-चैनल रिडंडेंट ईथरनेट के माध्यम से कोर प्रोसेसर के साथ संचार करता है, जो तापमान डेटा ट्रांसमिशन में उच्च विश्वसनीयता सुनिश्चित करता है। इसका मुख्य डिज़ाइन तर्क कमजोर सिग्नल प्रवर्धन और कोल्ड-जंक्शन मुआवजे पर केंद्रित है, जिसमें थर्मोकपल से मिनट वोल्टेज परिवर्तनों को सटीक रूप से कैप्चर करने के लिए एक उच्च-सटीकता 16-बिट ए/डी कन्वर्टर और डिफरेंशियल मल्टीप्लेक्सर शामिल है।
मुख्य विशेषताएं
- तीन रिडंडेंसी कॉन्फ़िगरेशन मोड का समर्थन करता है: सिम्प्लेक्स, डुप्लेक्स और टीएमआर
- 2 एमएस के भीतर ओपन सर्किट, रिवर्स कनेक्शन और शॉर्ट सर्किट का पता लगाता है
- स्वचालित सेंसर पहचान कमीशनिंग जटिलता को कम करती है

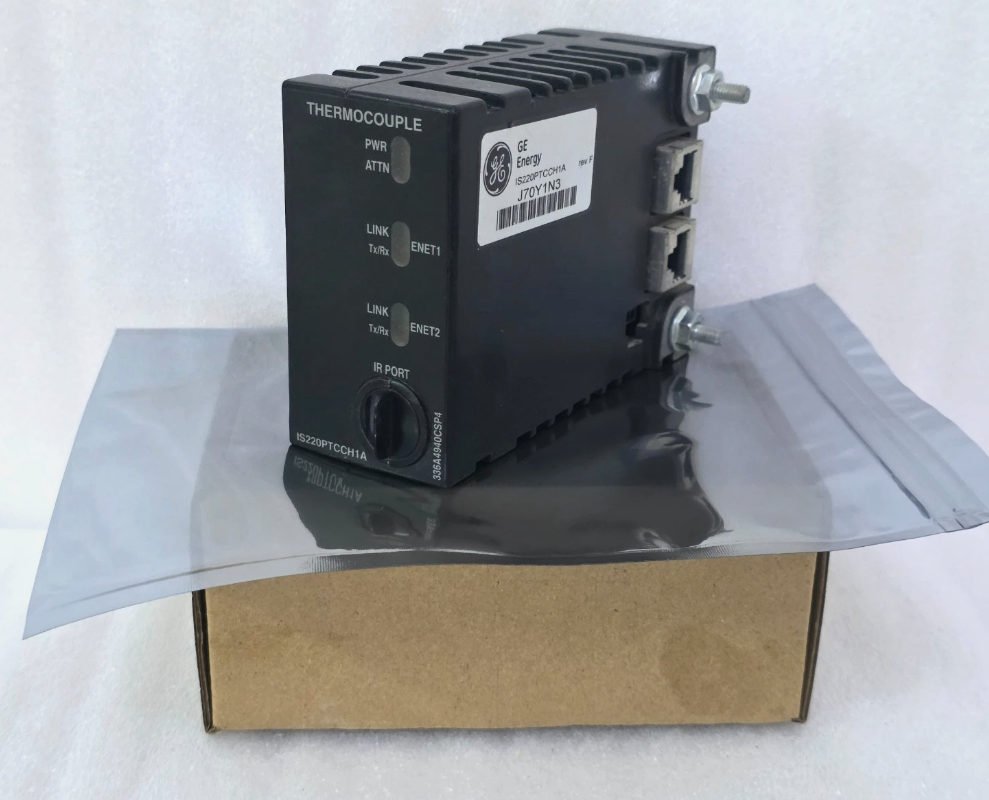

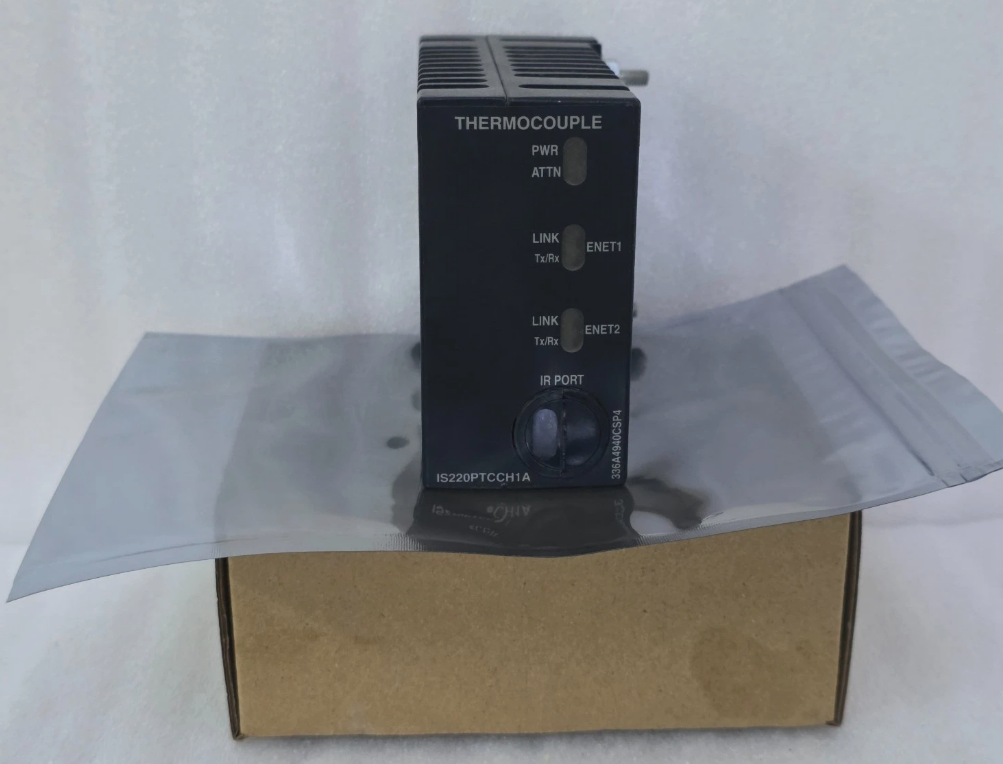

- फ्रंट-पैनल एलईडी और इन्फ्रारेड डायग्नोस्टिक पोर्ट बहु-स्तरीय स्थानीय डायग्नोस्टिक क्षमताएं प्रदान करते हैं
- सटीक कोल्ड-जंक्शन मुआवजा करता है
- थर्मोकपल प्रकार और ध्रुवीयता की स्वचालित पहचान का समर्थन करता है
- 100 हर्ट्ज प्रति चैनल की स्वतंत्र नमूना दर 10 एमएस के भीतर अचानक तापमान परिवर्तन को कैप्चर करती है
उत्पाद विनिर्देश
| ब्रांड का नाम | जनरल इलेक्ट्रिक |
|---|---|
| मॉडल | आईएस220पीटीसीसीएच1ए |
| कैटलॉग | मार्क VIe |
| सकल वजन | 2.2 एलबीएस / 35.2 औंस / 1 किग्रा |
| पैकिंग आकार | 16 सेमी x 16 सेमी x 12 सेमी |
| उत्पत्ति का देश | यूएसए |
| एचएस कोड | 8537101190 |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | $5000 |
| वारंटी | 12 महीने |
| लीड टाइम | 3-5 कार्य दिवस |
| कूरियर पार्टनर | डीएचएल, यूपीएस, टीएनटी, फेडएक्स और ईएमएस |
आवेदन केस स्टडी
उत्तर पश्चिमी चीन में एक बड़े कोयला रासायनिक परिसर के बिजली केंद्र में, परियोजना को केंद्रीकृत निगरानी और लोड अनुकूलन को सक्षम करने के लिए प्लांट-व्यापी एक्सपीरियन डीसीएस प्रणाली के साथ जीई 9ई गैस टरबाइन के मार्क VIe नियंत्रण प्रणाली के गहरे एकीकरण की आवश्यकता थी।
इस परियोजना में, आईएस220पीटीसीसीएच1ए गैस टरबाइन निकास तापमान और बेयरिंग तापमान जैसे प्रमुख मापदंडों को प्राप्त करने के लिए जिम्मेदार है। इसका स्थिर मोडेबस टीसीपी/आईपी लिंक डीसीएस प्रणाली को तापमान डेटा के वास्तविक समय संचरण को सुनिश्चित करता है, जिससे गैस टरबाइन और डीसीएस के बीच संचार बाधा को हल किया जाता है।
कॉन्फ़िगरेशन और संगतता
| संगत मॉड्यूल | कार्य विवरण |
|---|---|
| आईएस200टीबीटीसीसीएच1बी | थर्मोकपल टर्मिनल ब्लॉक (टीएमआर कॉन्फ़िगरेशन); आईएस220पीटीसीसीएच1ए के साथ उपयोग किए जाने पर टीएमआर रिडंडेंट इनपुट के 12 चैनल प्रदान करता है |
| आईएस200टीबीटीसीसीएच1सी | सिम्प्लेक्स टर्मिनल ब्लॉक, विशेष रूप से आईएस220पीटीसीसीएच1ए के लिए डिज़ाइन किया गया है, जिसमें आसान थर्मोकपल वायरिंग के लिए रंग-कोडित टर्मिनल और अंतर्निहित सर्ज सुरक्षा है |
| आईएस220पीटीसीसीएच1बी | अपग्रेड किया गया मॉड्यूल, आईएस220पीटीसीसीएच1ए के लिए प्रतिस्थापन या अपग्रेड विकल्प के रूप में उपलब्ध है |
| आईएस220पीआरटीडीएच1ए | आरटीडी इनपुट मॉड्यूल, प्रतिरोध तापमान पहचान की आवश्यकता वाले अनुप्रयोगों के लिए |
| आईएस220पीएमएमएच1ए | मास्टर कंट्रोल बोर्ड, जो आईएस220पीटीसीसीएच1ए के साथ मिलकर एक पूर्ण मार्क VIe नियंत्रण वास्तुकला बनाता है |
| आईएस220पीपीआरएएच1ए | सुरक्षा मॉड्यूल, जो आईएस220पीटीसीसीएच1ए के साथ उपयोग किए जाने पर, तापमान-संबंधित सुरक्षा तर्क को लागू करता है |
अक्सर पूछे जाने वाले प्रश्न
आईएस220पीटीसीसीएच1ए कितने थर्मोकपल इनपुट चैनल का समर्थन करता है?
सिम्प्लेक्स कॉन्फ़िगरेशन में, मॉड्यूल 12 स्वतंत्र थर्मोकपल इनपुट चैनल प्रदान करता है। टीबीटीसीसीएच1सी टर्मिनल ब्लॉक के साथ उपयोग किए जाने पर, डुअल-पैक कॉन्फ़िगरेशन को 24 चैनलों तक बढ़ाया जा सकता है। टीएमआर कॉन्फ़िगरेशन में (टीबीटीसीसीएच1बी टर्मिनल ब्लॉक के साथ), यह 12 चैनल प्रदान करता है।
यह मॉड्यूल किस प्रकार के थर्मोकपल का समर्थन करता है?
आईएस220पीटीसीसीएच1ए विभिन्न मानक थर्मोकपल प्रकारों का समर्थन करता है, जिसमें जे, के, टी, ई, आर, एस, बी और एन शामिल हैं, साथ ही -8 एमवी से +45 एमवी तक के मिलीवोल्ट सिग्नल इनपुट भी शामिल हैं।
मॉड्यूल की माप सटीकता क्या है?
मॉड्यूल में ±0.25°F (लगभग ±0.14°C) की स्थिरता त्रुटि और 0.1°C के रिज़ॉल्यूशन के साथ 16-बिट ए/डी कन्वर्टर का उपयोग किया गया है। कोल्ड-जंक्शन मुआवजा सटीकता ±0.5°C है।
इस मॉड्यूल के लिए वारंटी अवधि क्या है?
आमतौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
