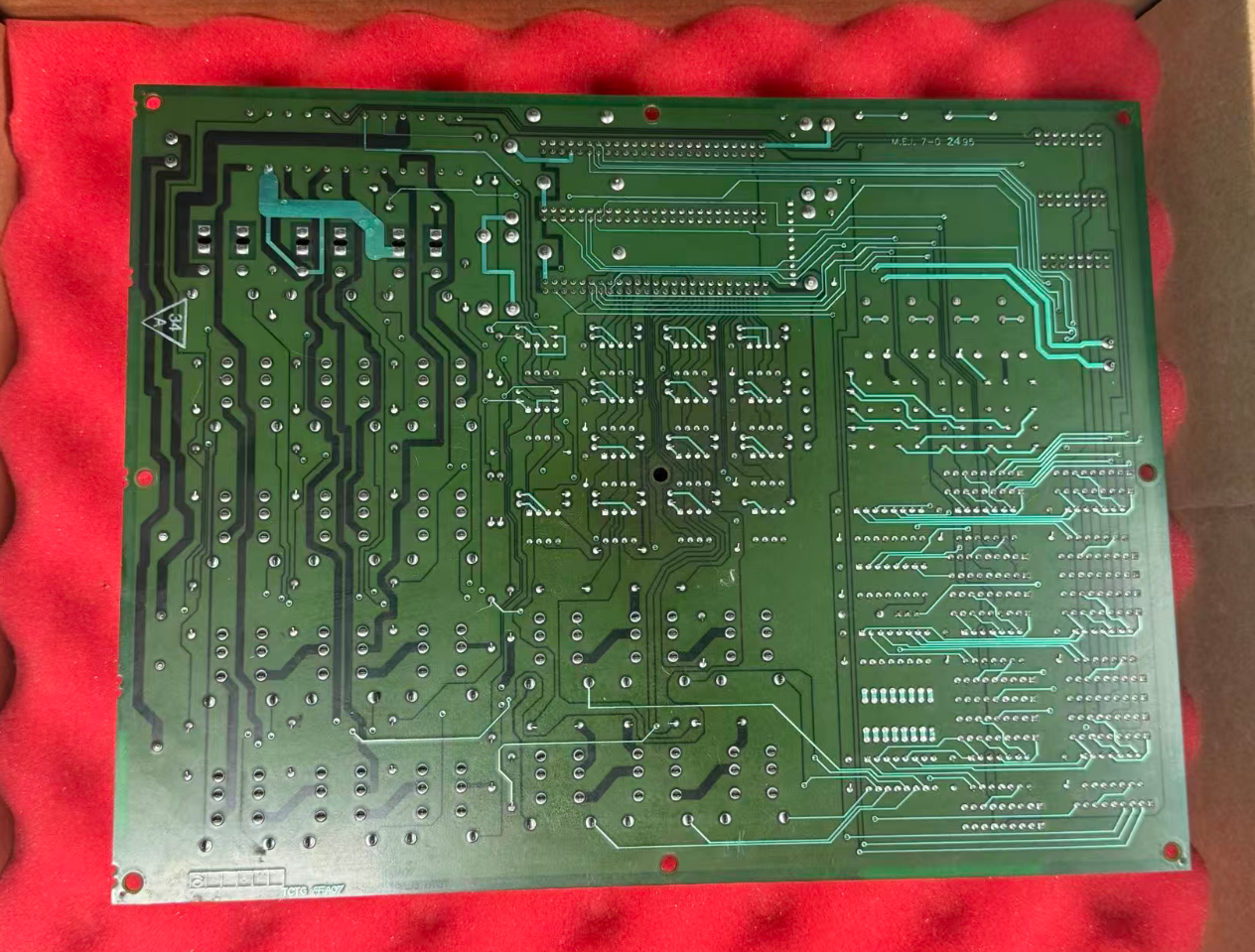

DS200TCTGG1A GE मार्क V

DS200TCTGG1A एक सिम्प्लेक्स ट्रिप बोर्ड (संक्षिप्त रूप से TCTG) है जो नियंत्रण कोर रैक के स्लॉट 4 में स्थापित है। यह गैस / भाप टरबाइन आपातकालीन शटडाउन लॉजिक के भौतिक निष्पादन के लिए जिम्मेदार है,बोर्ड रिले के माध्यम से बाहरी ट्रिप सोलेनोइड वाल्वों को चलाने के लिए नियंत्रण प्रोसेसर से ट्रिप कमांड प्राप्त करना, सुरक्षित टरबाइन बंद सुनिश्चित करने के लिए ईंधन या भाप की आपूर्ति बंद करना।

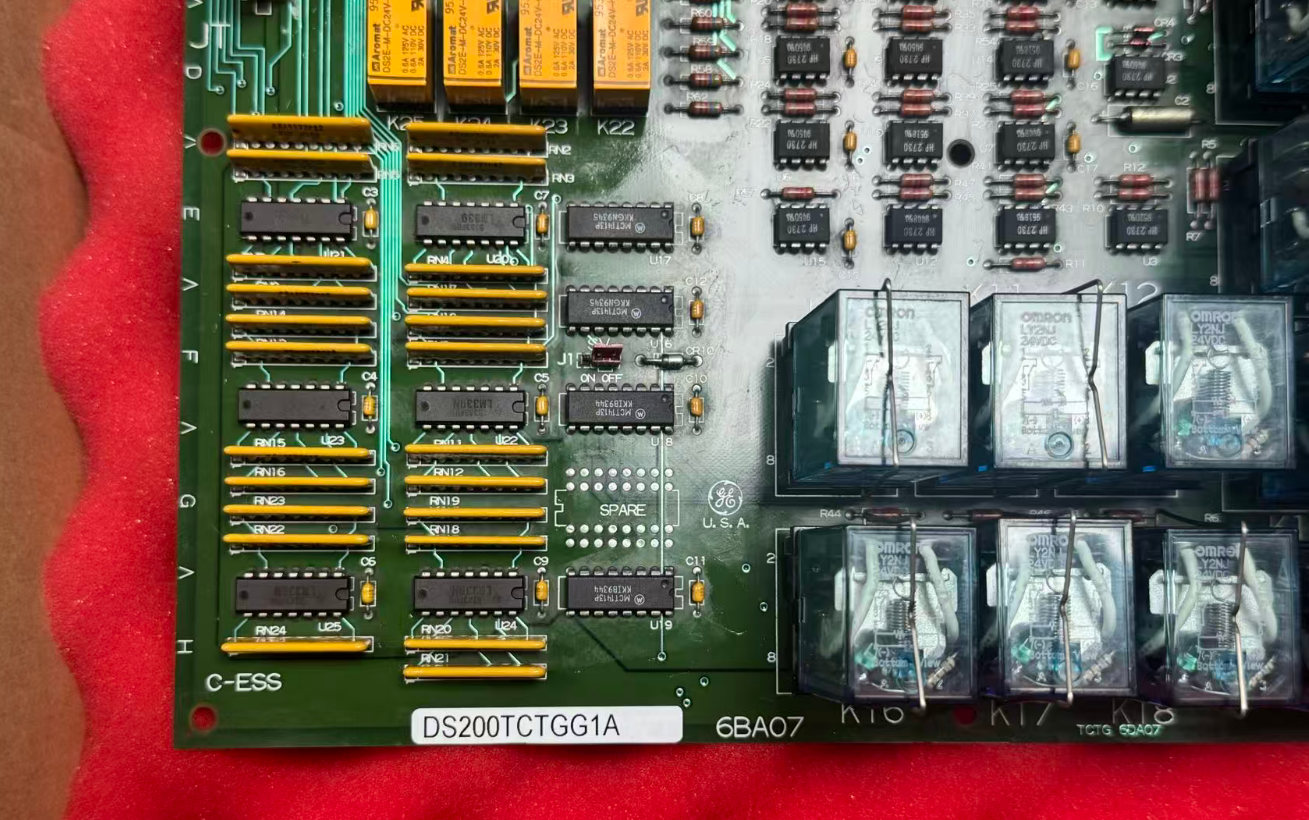

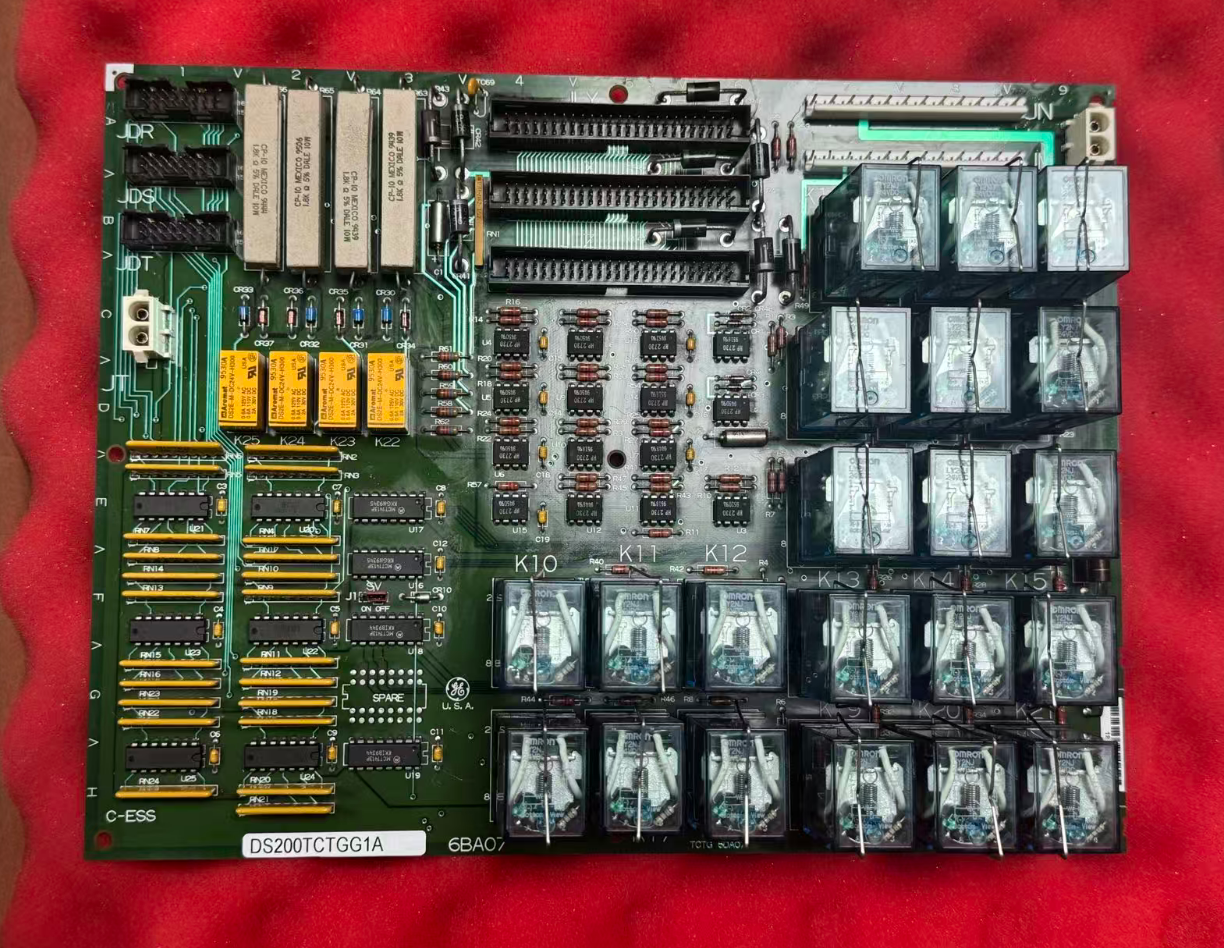

हार्डवेयर आर्किटेक्चर के संदर्भ में, बोर्ड 21 प्लग-इन इलेक्ट्रोमैकेनिकल रिले (संख्या K1K21) से सुसज्जित है, जो तेजी से प्रतिस्थापन की अनुमति देने के लिए धातु लॉक द्वारा सुरक्षित हैं;इसमें 3 50-पिन कनेक्टर (JLX) भी हैं।, JLY, JLZ) और सिग्नल इनपुट और आउटपुट के लिए 2 12-पिन कनेक्टर (JN, JM) ।बोर्ड एक मानक कोटिंग (सामान्य कोटिंग) द्वारा संरक्षित है और मानक औद्योगिक नियंत्रण कैबिनेट वातावरण के लिए उपयुक्त है.

• 21 प्लग-इन इलेक्ट्रोमैकेनिकल रिले (K1-K21) धातु लॉक के साथ त्वरित प्रतिस्थापन के लिए
• रिले संपर्क 120 VDC / 125 VDC पर नामित
• सरलीकृत हार्डवेयर जंपर विन्यास के साथ कई ट्रिप ट्रिगर संकेतों का समर्थन करता है
• ऑपरेटिंग तापमान सीमाः -30°C से +65°C
• सीधे क्षेत्र के प्रतिस्थापन के लिए गर्म विनिमय की क्षमता
• 3x 50-पिन कनेक्टर (JLX, JLY, JLZ) और 2x 12-पिन कनेक्टर (JN, JM)
• औद्योगिक नियंत्रण कैबिनेट वातावरण के लिए मानक कोटिंग सुरक्षा

मार्क वी प्रणाली के ट्रिप सुरक्षा श्रृंखलाओं में, DS200TCTGG1A पूरक बोर्डों के साथ काम करता हैः

• DS200TCQA बोर्डःपीटीआर ट्रिप सिग्नल और सिंक्रनाइज़ेशन कमांड प्रदान करता है
• DS200TCEA बोर्ड:आपातकालीन यात्रा रिले और कोर स्तर के आपातकालीन कार्रवाई तर्क का प्रबंधन करता है
• DS200TBRG श्रृंखलाःड्राइव सिग्नल प्राप्त करें और बाहरी उच्च शक्ति यात्रा रिले के साथ इंटरफ़ेस
• DS200PTBA बोर्ड:सिंक्रनाइजेशन रिले के लिए बसबार और जनरेटर संकेत प्रदान करता है

सऊदी अरब में एक प्राकृतिक गैस टरबाइन नियंत्रण प्रणाली में TCTG बोर्ड की विफलता हुई। ग्राहक ने इसे DS200TCTGG1AFF बोर्ड से बदल दिया।30 मिनट के भीतर स्थापना को पूरा करना और कार्य को बहाल करना, जो बोर्ड की प्लग-एंड-प्ले प्रतिस्थापन क्षमता का प्रदर्शन करता है।

यह कार्ड किस प्रकार के यात्रा कार्यों का समर्थन करता है?
कार्ड ट्रिप-संबंधित संकेतों को संसाधित करता है जिसमें आपातकालीन स्टॉप, ओवरस्पीड ट्रिप, लौ का पता लगाने और कम स्नेहन तेल दबाव शामिल हैं, जो ऑनबोर्ड ट्रिप रिले सर्किट के माध्यम से निष्पादित होते हैं।

ऑपरेटिंग तापमान सीमा क्या है?
ऑपरेटिंग तापमान सीमा -30°C से +65°C है, जो मानक औद्योगिक नियंत्रण कैबिनेट वातावरण के लिए उपयुक्त है।

वारंटी अवधि क्या है?
मूल उत्पादों के लिए मानक वारंटी अवधि 12 महीने है।
