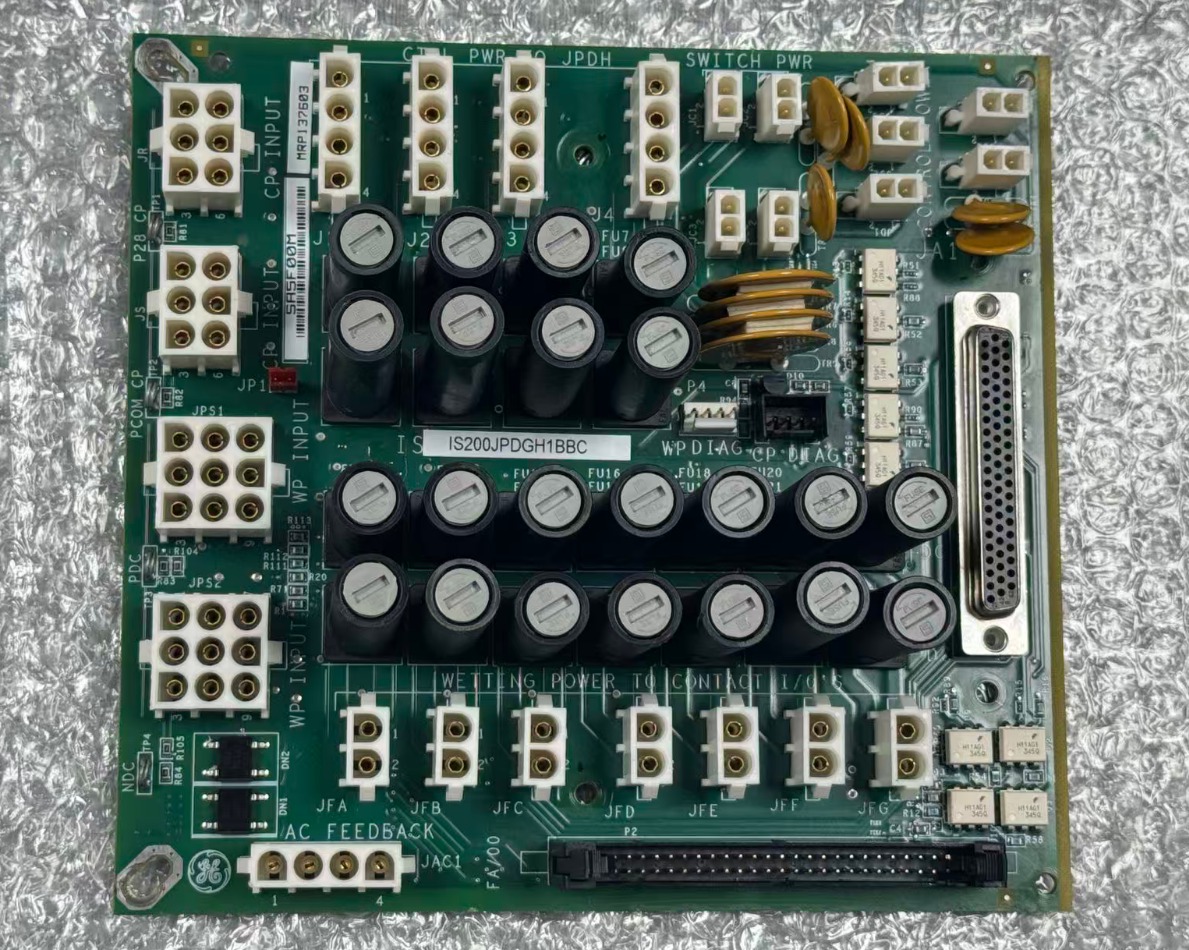

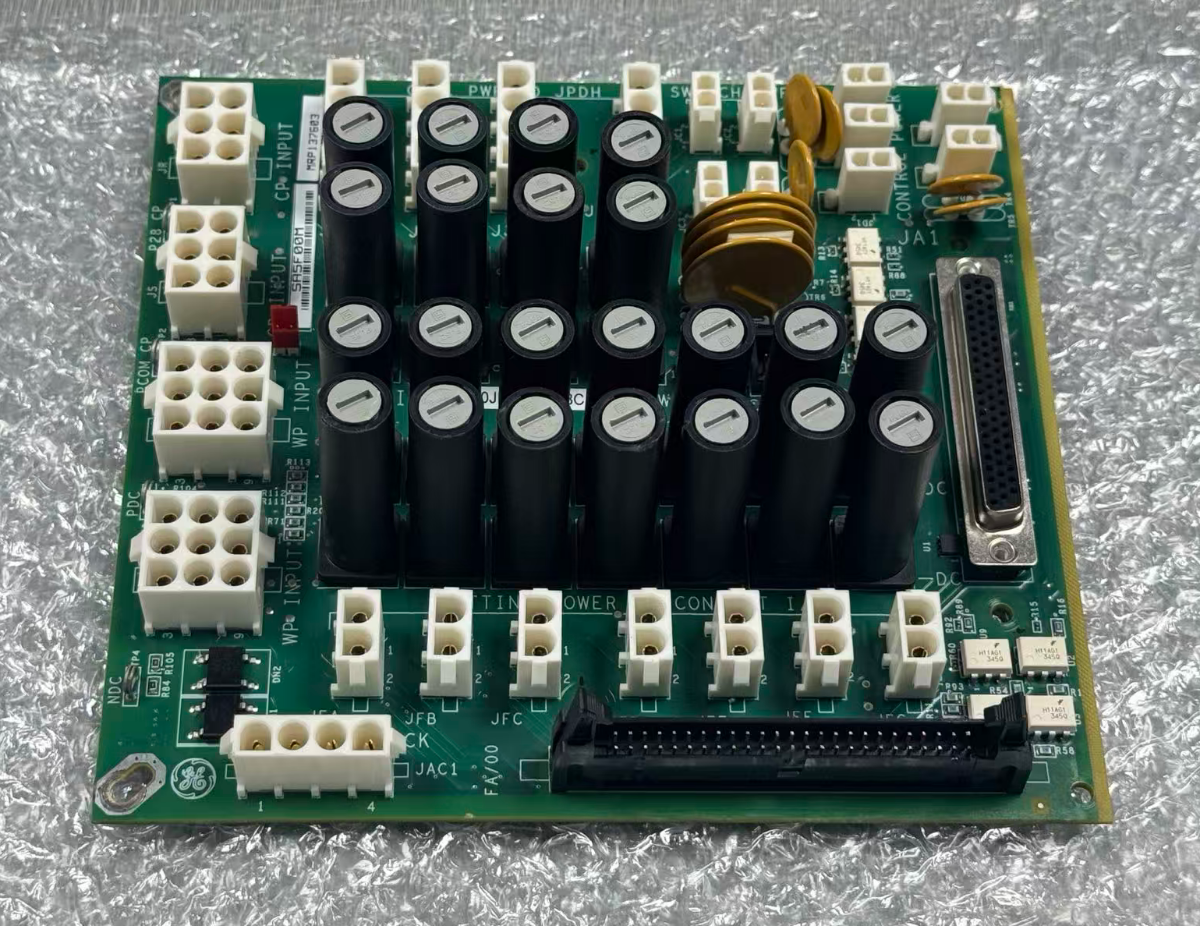

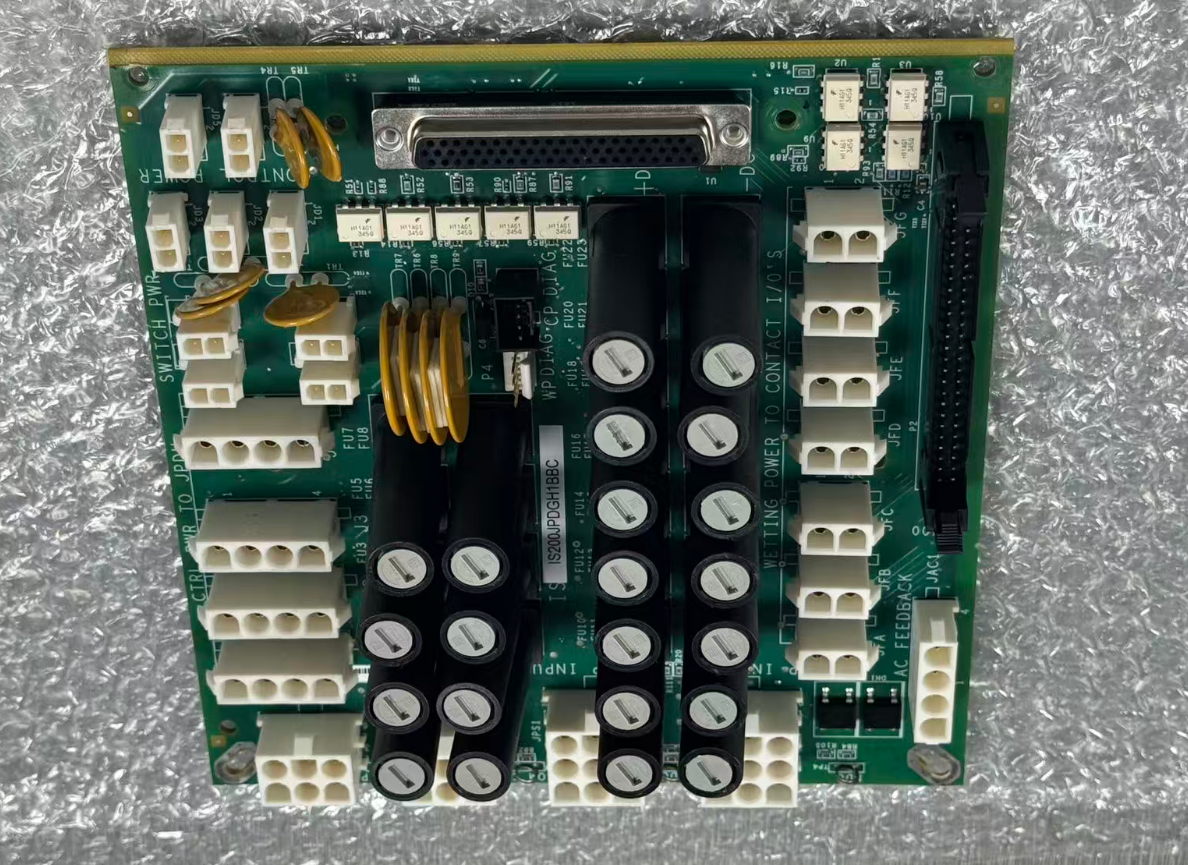

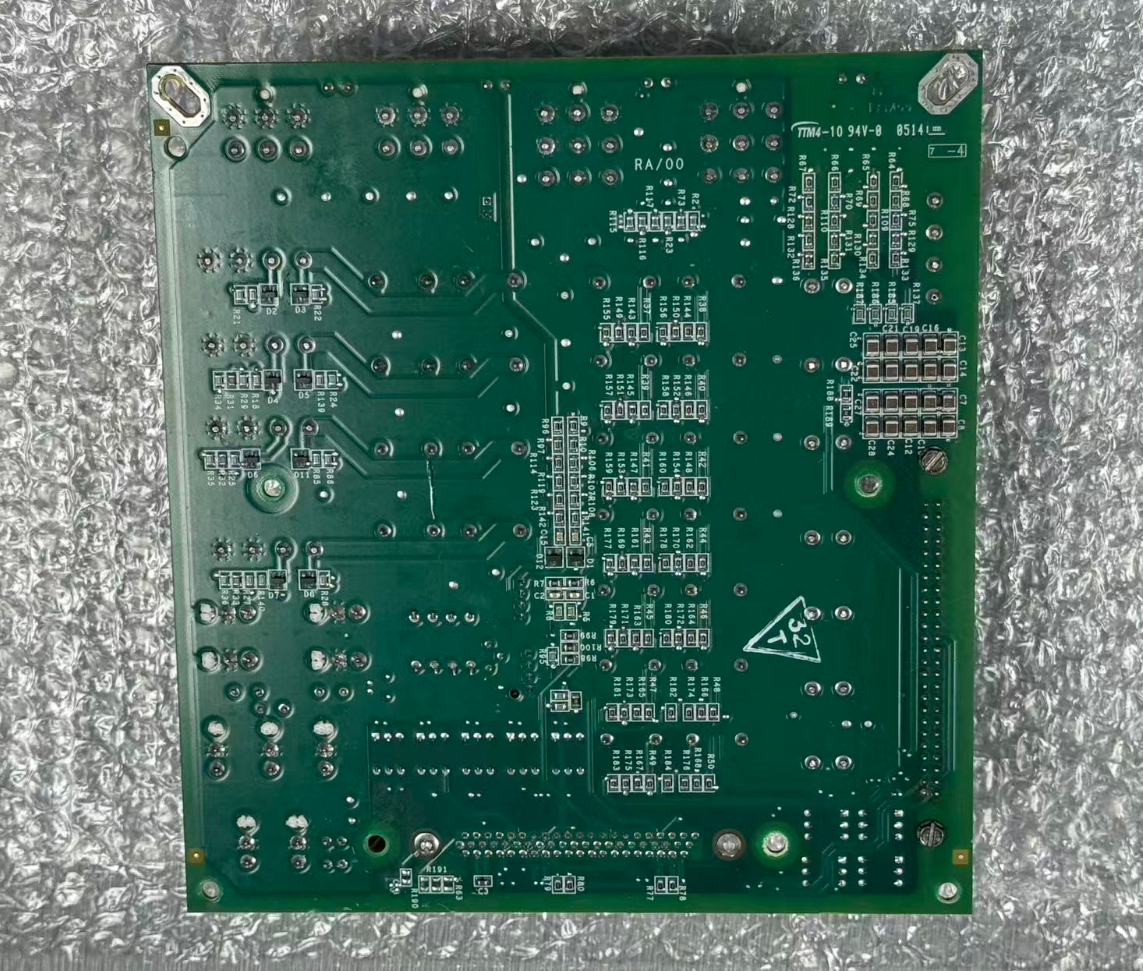

आईएस200जेपीडीजीएच1बी जीई मार्क VI

The IS200JPDGH1B एक जम्पर पावर डिस्ट्रीब्यूशन कार्ड (JPDG) है और PDM (पावर डिस्ट्रीब्यूशन मॉड्यूल) सबसिस्टम का एक मुख्य घटक है। इंजन कंट्रोल कैबिनेट के पावर डिस्ट्रीब्यूशन मॉड्यूल के भीतर स्थापित, यह कार्ड कैबिनेट के अंदर कई I/O कार्ड, टर्मिनल ब्लॉक और प्रोसेसर मॉड्यूल को बाहरी रूप से आपूर्ति की गई नियंत्रण शक्ति और वेट-कॉन्टैक्ट पावर वितरित करता है। यह पूरे नियंत्रण प्रणाली में पावर ट्रांसमिशन के लिए केंद्रीय हब के रूप में कार्य करता है।

IS200JPDGH1B बोर्ड पर LED चैनल स्टेटस इंडिकेटर की सुविधा देता है, जिससे फील्ड निरीक्षण कर्मियों को मल्टीमीटर से व्यक्तिगत रूप से मापने के बिना प्रत्येक आउटपुट चैनल की परिचालन स्थिति का सहज ज्ञान प्राप्त करने की अनुमति मिलती है। यह बोर्ड JPDG श्रृंखला का हिस्सा है और श्रृंखला के अन्य मॉडलों, जैसे IS200JPDGH1A और IS200JPDGH1ABD के साथ अपने मुख्य आर्किटेक्चर को साझा करता है। मुख्य अंतर हार्डवेयर संशोधन स्तर और उन्नत डायग्नोस्टिक क्षमताओं में निहित हैं।

• उत्पाद प्रकार: जम्पर पावर डिस्ट्रीब्यूशन कार्ड (JPDG)
• फ़ंक्शन संक्षेप: JPDG
• अधिकतम करंट: 40 A
• इनपुट पावर: 28 VDC नियंत्रण बिजली की आपूर्ति (डुअल-चैनल रिडंडेंट)
• ड्राई कॉन्टैक्ट पावर सप्लाई: 24 / 48 VDC
• एसी मॉनिटरिंग: 2 चैनल (115 V / 230 V AC)
• आउटपुट चैनल: एकाधिक स्वतंत्र फ्यूज्ड आउटपुट
• ऑपरेटिंग तापमान: -30°C से +65°C (मानक तापमान संस्करण)
• पीसीबी कोटिंग: कन्फॉर्मल कोटिंग
• माउंटिंग विधि: कैबिनेट बैकप्लेन / डीआईएन रेल

सिस्टम में IS200JPDGH1B का उपयोग निम्नलिखित घटकों के साथ संयोजन में किया जाना चाहिए:

• IS200JPDMG1A: 40 A बसबार के साथ मुख्य वितरण पैनल, जो JPDGH1B को 28 VDC अपस्ट्रीम इनपुट प्रदान करता है।
• IS200JPDSG1A: डुअल-रिडंडेंट चयन बोर्ड, जो JPDGH1B के लिए स्वचालित अपस्ट्रीम बसबार स्विचिंग प्रदान करता है।
• IS200JPDFG1A: ईएमआई फिल्टर बोर्ड, जिसे संचालित हस्तक्षेप को कम करने के लिए JPDGH1B के अपस्ट्रीम में श्रृंखला में जोड़ा जा सकता है।
• IS200JPDPG1A: 10 A ब्रांच बोर्ड, जिसका उपयोग JPDGH1B के डाउनस्ट्रीम में द्वितीयक वितरण के लिए किया जाता है।
• I/O पैक श्रृंखला (जैसे, IS220PAICH1B, IS220PDIAH1B, आदि): JPDGH1B के माध्यम से नियंत्रण शक्ति और वेट कॉन्टैक्ट पावर प्राप्त करता है।

एक प्लांट ने अपने मौजूदा मार्क VI नियंत्रण प्रणाली को मार्क VIe आर्किटेक्चर में अपग्रेड किया। नव स्थापित IS200JPDGH1B पावर डिस्ट्रीब्यूशन पैनल सात I/O टर्मिनल बोर्डों को वेट-कॉन्टैक्ट पावर की आपूर्ति करता है। फील्ड वातावरण में हल्के संक्षारक गैसों की उपस्थिति के कारण, कन्फॉर्मल कोटिंग संस्करण का चयन किया गया था। संचालन के दो साल बाद किए गए एक निरीक्षण में बोर्ड की सतहों पर जंग के कोई संकेत नहीं दिखे, और सभी आउटपुट चैनलों के लिए वोल्टेज विचलन ±2% के भीतर रहा।

नहीं, यह नहीं करता है। यह विशुद्ध रूप से पावर डिस्ट्रीब्यूशन हार्डवेयर है और इसमें ऑनबोर्ड सीपीयू नहीं है। फॉल्ट सिग्नल सिस्टम-स्तरीय प्रोसेसिंग के लिए PPDA I/O पैक के माध्यम से रिबन केबल द्वारा भेजे जाते हैं।

मानक संस्करण -30°C से +65°C तक संचालित होता है, जबकि उच्च-तापमान संस्करण सीमा को -40°C से +75°C तक बढ़ाता है।

आम तौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
