IS200VTURH2B GE मार्क VI प्राथमिक टर्बाइन सुरक्षा बोर्ड
| उत्पत्ति के प्लेस | यूएसए |
|---|---|
| ब्रांड नाम | GE |
| प्रमाणन | Certificate of Origin |
| मॉडल संख्या | IS200VTURH2B |
| दस्तावेज़ | GE Mark VI.pdf |
| न्यूनतम आदेश मात्रा | 1 पीसी |
| मूल्य | $2500 |
| पैकेजिंग विवरण | मूल बॉक्स पैकेजिंग |
| प्रसव के समय | 5-7 दिन |
| भुगतान शर्तें | टी/टी |
| आपूर्ति की क्षमता | 1-99 पीसी/3-5 दिन |
उत्पाद विवरण
| ब्रांड | जीई | मॉड्यूल संख्या | IS200VTURH2B |
|---|---|---|---|
| सूची | मार्क VI | बिक्री मूल्य | $ 2500 |
| स्थिति | स्टॉक में | मूल | यूएसए |
| समय सीमा | 3-5 कार्य दिवस | वारंटी | 1 वर्ष |
| वज़न | 1 किलो | ||
| प्रमुखता देना | SIL3 प्रमाणित टर्बाइन सुरक्षा बोर्ड,डुअल-स्लॉट प्राइमरी टर्बाइन प्रोटेक्शन बोर्ड,6 ईटीडी ट्रिप आउटपुट वीटीयूआर बोर्ड |
||
उत्पाद विवरण

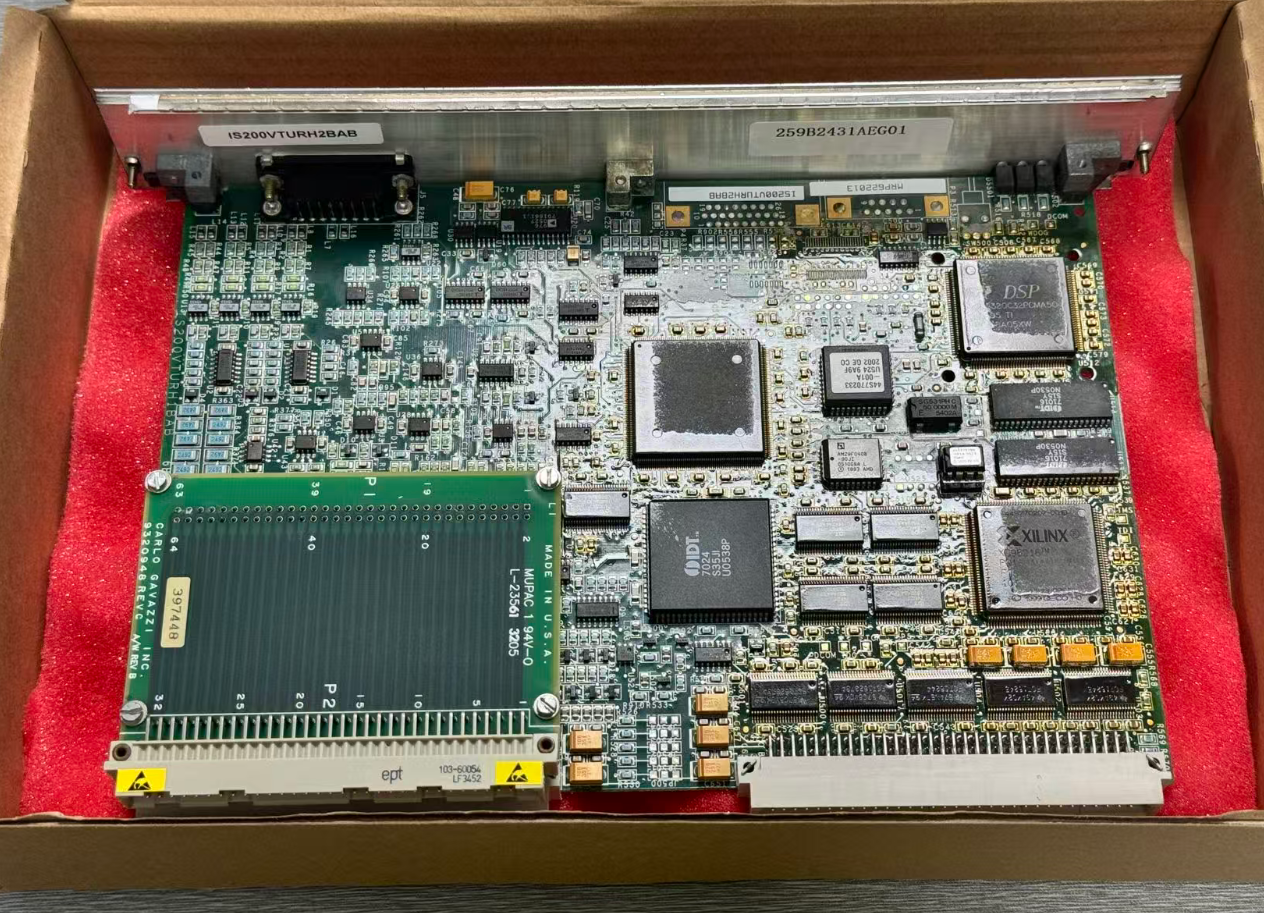

IS200VTURH2B GE मार्क VI प्राइमरी टर्बाइन प्रोटेक्शन बोर्ड
IS200VTURH2B एक प्राइमरी टर्बाइन प्रोटेक्शन बोर्ड है जो टर्मिनल ब्लॉक के माध्यम से फील्ड सेंसर से सिग्नल प्राप्त करता है। सिग्नल कंडीशनिंग और प्रोसेसिंग के बाद, यह VME बस के माध्यम से डेटा को कंट्रोलर (VCMI) को भेजता है। कंट्रोलर फिर प्रोटेक्शन लॉजिक को निष्पादित करता है, और VTUR बोर्ड अंततः आपातकालीन शटडाउन शुरू करने के लिए ट्रिप रिले को चलाता है।
यह बोर्ड VTUR उत्पाद लाइन के भीतर एक उन्नत संस्करण है। डुअल-स्लॉट डिज़ाइन की विशेषता के साथ, इसे विशेष रूप से बड़े गैस टर्बाइन या स्टीम टर्बाइन इकाइयों के लिए विकसित किया गया है जिन्हें उच्च रिडंडेंसी और अधिक ट्रिप क्षमता की आवश्यकता होती है। इसका मुख्य लाभ दो स्वतंत्र TRPx टर्मिनल बोर्डों के माध्यम से छह आपातकालीन ट्रिप सोलेनोइड (ETDs) तक चलाने की इसकी क्षमता में निहित है, जो महत्वपूर्ण उपकरणों के लिए उच्चतम स्तर की सुरक्षा प्रदान करता है।
उत्पाद विवरण
| ब्रांड का नाम | जनरल इलेक्ट्रिक |
| मॉडल | IS200VTURH2B |
| कैटलॉग | मार्क VI |
| सकल वजन / शिपिंग वजन | 2.2 lbs / 35.2 oz / 1 kg |
| पैकिंग का आकार | 16 सेमी x 16 सेमी x 12 सेमी |
| उत्पत्ति का देश | यूएसए |
| एचएस कोड | 8537101190 |
| लीड टाइम | स्टॉक में |
| शिपिंग पोर्ट | ज़ियामेन |
| भुगतान | टी/टी |
| बिक्री मूल्य | $2500 |
| वारंटी | 12 महीने |
| लीड टाइम (डिलीवरी) | 3-5 कार्य दिवस |
| कूरियर पार्टनर | डीएचएल, यूपीएस, टीएनटी, फेडेक्स और ईएमएस |
मुख्य विशेषताएं
- एनक्लोजर प्रकार: वीएमई टर्बाइन कार्ड
- माउंटिंग: वीएमई 6यू रैक-माउंट, हॉट-स्वैपेबल
- इनपुट चैनल: 4 पैसिव मैग्नेटोरेसिस्टिव स्पीड प्रोब (एमपीयू) इनपुट
- इनपुट सिग्नल एम्प्लीट्यूड: 50 एमवी पीपी से 100 वी पीपी
- इनपुट फ्रीक्वेंसी रेंज: 1 हर्ट्ज से 10 किलोहर्ट्ज़
- वोटिंग लॉजिक: हार्डवेयर-कार्यान्वित 2-ऑफ-3 (2oo3)
- ट्रिप आउटपुट: 6 ईटीडी तक (दो टीआरपीएक्स टर्मिनल ब्लॉक के माध्यम से)
- सुरक्षा प्रमाणन: आईईसी 61508 एसआईएल3 / एपीआई 670 5वें संस्करण के अनुरूप
- ट्रिप रिस्पांस टाइम: < 2 एमएस
- ऑपरेटिंग तापमान: -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस (औद्योगिक ग्रेड)
- सुरक्षा रेटिंग: आईपी20 (कैबिनेट के साथ उपयोग की आवश्यकता है)

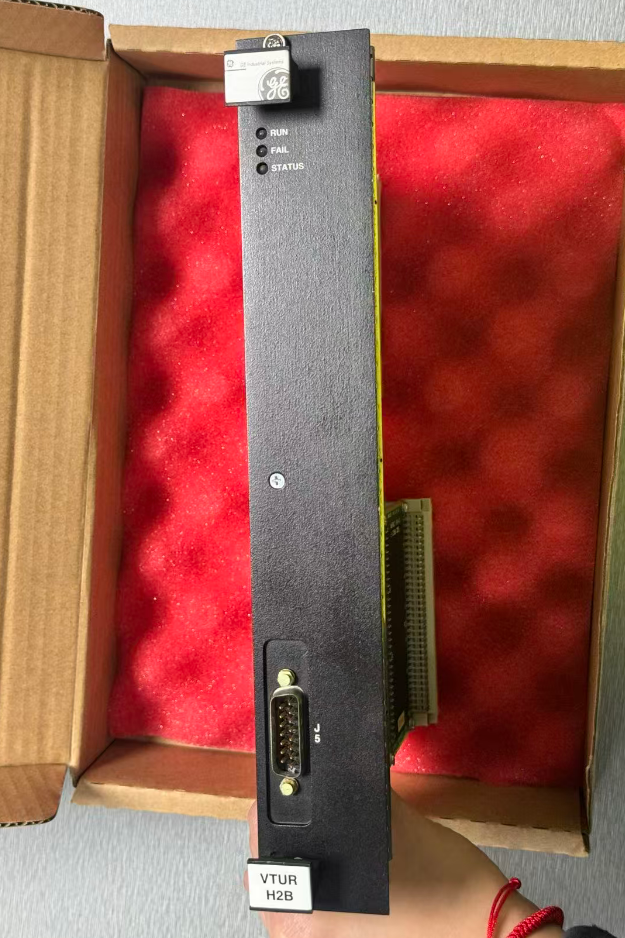

- स्थिति संकेतक: फ्रंट-पैनल एलईडी - फेल / स्टेटस / रन और प्रति-चैनल स्थिति संकेतक
समान मॉडलों की तुलना
| विनिर्देश | IS200VTURH2B | IS200VTURH1B | IS200TTURH1B |
|---|---|---|---|
| उत्पाद प्रकार | मुख्य स्टीम टर्बाइन प्रोटेक्टिव प्लेट (डुअल-स्लॉट) | मुख्य स्टीम टर्बाइन प्रोटेक्टिव प्लेट (सिंगल-स्लॉट) | स्टीम टर्बाइन प्रोटेक्टिव प्लेट |
| टीआरपीएक्स कनेक्शन | 2 मॉड्यूल (6 ईटीडी तक) | 1 मॉड्यूल (3 ईटीडी तक) | 1 मॉड्यूल |
| टीएमआर सपोर्ट | नेटिव डुअल-स्लॉट डिज़ाइन | अतिरिक्त कॉन्फ़िगरेशन की आवश्यकता है | सीमित समर्थन |
| ट्रिप रिस्पांस टाइम | < 2 एमएस | < 3 एमएस | मानक |
| सुरक्षा प्रमाणन | एसआईएल3 / एपीआई 670 | एसआईएल2 / एपीआई 670 | एपीआई 670 |
| फ्लेम डिटेक्शन | समर्थित (8 जीएम चैनल) | समर्थित (8 जीएम चैनल) | सीमित |
| शाफ्ट वोल्टेज / करंट | समर्थित | समर्थित | समर्थित नहीं |
| सिस्टम संगतता | मार्क VI / VIe / VIeS | मार्क VI | मार्क VI |
आवेदन केस उदाहरण
एक बड़े गैस टर्बाइन संयुक्त-चक्र बिजली संयंत्र को कई बड़े गैस टर्बाइनों से सुसज्जित किया गया है, और इसका नियंत्रण प्रणाली मार्क VIe टीएमआर आर्किटेक्चर का उपयोग करती है। प्रत्येक कंट्रोलर रैक को एक IS200VTURH2B से सुसज्जित किया गया है, जो एक ट्रिपल-रिडंडेंट ओवरस्पीड प्रोटेक्शन सिस्टम बनाता है।
एक कमीशनिंग परीक्षण के दौरान, दो गति संकेतों को एक साथ 110% रेटेड गति सीमा से अधिक होने का अनुकरण किया गया था। VTURH2B ने 2 एमएस के भीतर एक हार्ड-वायर्ड ट्रिप सिग्नल ट्रिगर किया, सफलतापूर्वक छह ETDs को आपातकालीन शटडाउन करने के लिए चलाया, जिससे इसकी SIL3-स्तरीय विश्वसनीयता मान्य हुई।
अक्सर पूछे जाने वाले प्रश्न
इस बोर्ड के लिए ट्रिप रिस्पांस टाइम क्या है?
VTURH2B में 2 एमएस से कम का ट्रिप रिस्पांस टाइम है, जो VTURH1B के 3 एमएस से बेहतर है, और गैस टर्बाइनों जैसे अनुप्रयोगों की अत्यधिक प्रतिक्रिया गति आवश्यकताओं को पूरा करता है।
इस बोर्ड की ऑपरेटिंग तापमान सीमा क्या है?
औद्योगिक-ग्रेड ऑपरेटिंग तापमान सीमा -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस है, जो इसे बिजली संयंत्रों और अपतटीय प्लेटफार्मों जैसे चरम वातावरण के लिए उपयुक्त बनाती है।
इस मॉड्यूल के लिए वारंटी अवधि क्या है?
आम तौर पर, मूल उत्पादों के लिए वारंटी अवधि 12 महीने होती है।
